Каждый отдельный пролет моста укладывался на машину БТ на специальное опорное приспособление и приводился в действие рычагами, имевшими привод от танкового двигателя. В состав привода входили два червячных редуктора, вал с подъемными рычагами, промежуточный вал и рычаги управления. Металлический двухколейный мост имел выдвижную опору и замки для автоматического управления при его наводке и укладке на машину. Конструкция замков была заимствована от СТ-26 (саперный танк на базе Т-26) с некоторыми изменениями — замки поперечных подкосов были разработаны для работы в обе стороны, а также изменена конструкция механизма складывания ног и конструкция замков продольных подкосов. Опора моста состояла из ног длиной 3,5 м, продольных и поперечных подкосов в виде телескопических штанг. К нижней части ног крепились башмаки
Наводка однопролетного моста на горизонтальное препятствие производилась за 30-50 с, на вертикальное — за 1,5-2,5 мин.
В транспортном положении передний конец моста выступал за корпус машины на 2 м вперед и 1 м назад. По сравнению с линейным танком центр тяжести был смещен в сторону носовой части корпуса, что ухудшило условия работы узлов ходовой части.
Сектор обстрела из пулемета составлял всего лишь 15 градусов вперед. Отсутствие кругового вращения башни и меньшая по сравнению с корпусом толщина брони послужили также причиной, по которой саперный танк не был принят на вооружение.
Машина массой 11 т развивала среднюю скорость движения на колесном ходу до 35-40 км/ч, на гусеничном до 25 км/ч и имела запас хода на колесном ходу 200 км, на гусеничном 120 км.
Деревянный мост на ВТ (ДМ ВТ) конструкции Александрова был разработан в 1934 году в мастерских НИИ ИТ РККА и мастерских инженерного склада в Жулянах и предназначался для преодоления линейными танками ВТ рвов шириной до 6 м и эскарпов высотой 2-2,5 м. Всего было изготовлено 50 мостов и 10 комплектов креплений.
Деревянный мост мог изготавливаться в войсковых мастерских. Для установки моста требовался ряд конструктивных изменений корпуса машины, связанных с его креплением. Установка моста на препятствие производилась без выхода экипажа из танка с помощью деревянного бруса с тросами, который крепился в передней части моста. Брус автоматически сбрасывался, захватывался гусеницами танка, тросы натягивались, мост приподнимался и опрокидывался на препятствие. Конструкция моста была ненадежна и после пятикратного применения к дальнейшему использованию была непригодна. Передвижение машин по наведенному мосту допускалось только на первой передаче со скоростью не выше 6-7 км/ч. Укладка моста, имевшего массу 750 кг, на танк производилась командой из 8 человек. Установленный на машине мост затруднял маневренность танка. При установке моста на ВТ-2 огонь из основного вооружения танка мог вестись лишь в секторе 220 градусов.
Испытания показали низкую надежность конструкции деревянных ковриков.

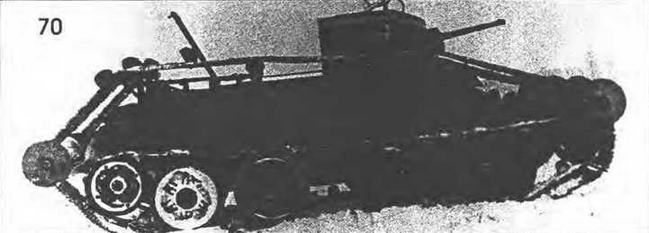

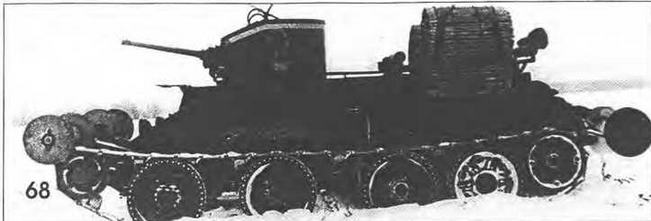

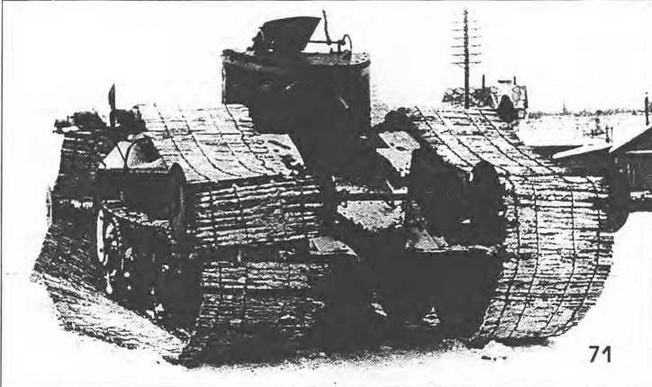

Бесконечные деревянные коврики КБТ, конструкции НИИИТ КА в походном положении, подготовлены к установке и во время испытания.
Аналогичный мост был разработан и изготовлен для танка Т-26. Он предназначался для обеспечения преодоления линейными танками рвов шириной до 5,5 м. Дальнейшие работы по этим мостам были признаны нецелесообразными.
Для преодоления танками БТ-2 отдельных заболоченных участков местности или снежной целины в 1934 году в мастерских НИИИТ РККА были разработаны и изготовлены специальные коврики (КБТ). Опытный образец приспособления был изготовлен в единственном экземпляре.
При установке приспособления на танк стрельба из основного вооружения машины в переднем секторе была ограничена 40-50 градусами. После применения приспособления и его сброса круговой обстрел восстанавливался. Наблюдение с места механика-водителя было ограничено из-за стоек и барабанов
Дополнительная деревянная гусеница для танков БТ-2 была разработана и изготовлена в мастерских НИИБТ Полигона в 1934 году и предназначалась для обеспечения возможности танкам БТ преодолевать болотистую местность с использованием подручных средств, которые могли быть изготовлены силами батальонной мастерской. Опытные образцы проходили полигонные испытания в 1934-1935 годах.
Деревянная гусеница надевалась и закреплялась на основной гусенице машины с помощью скоб. Скорость движения при преодолении препятствия составляла 5 км/ч. Движение машины осуществлялось только по прямой и допускало при необходимости поворот машины не свыше 12 градусов. Время укладки гусеницы после преодоления препятствия — 40 минут. За счет установки приспособления среднее удельное давление на фунт снижалось с 0,585 до 0,350 кгс/см2, что обеспечивало возможность машине преодолевать болото глубиной 1,5 м и шириной 80 м.
Болотоходная гусеница на БТ (БГБТ) была разработана и изготовлена в мастерских НИИИТ РККА в 1935 г. и предназначалась для преодоления линейными танками болотистой местности. Был изготовлен и прошел испытания опытный образец.

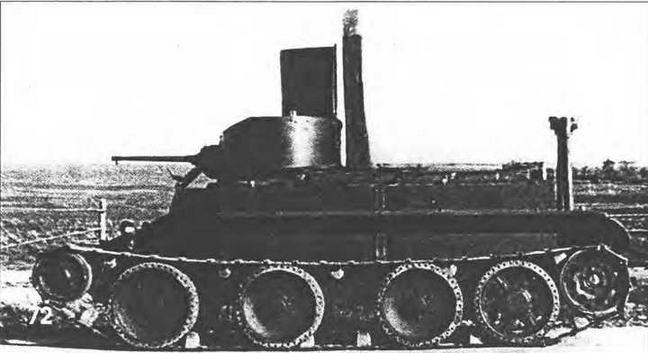

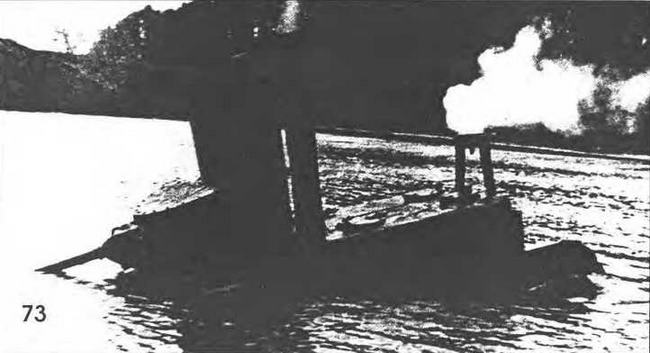

1.Общий вид танка БТ-2ПХ с установленным оборудованием для подводного хода и преодоление им водной преграды.

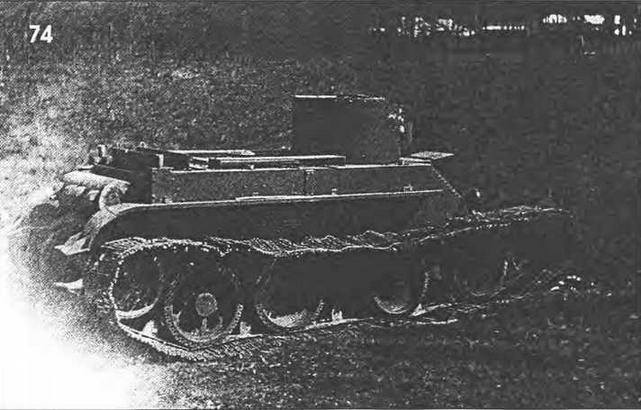

БТ-2 с установленной деревянной болотоходной гусеницей во время движения по заболоченному участку.
Болотоходная гусеница устанавливалась на линейный танк в непосредственной близости перед преодолеваемым препятствием и представляла собой накладные траки, устанавливаемые сверху на траки стандартной гусеницы танка. Монтаж приспособления осуществлялся командой из 3 человек за 2,5 часа. Масса болотоходной гусеницы — 250 кг. Скорость движения с установленной болотоходной гусеницей достигала 10 км/ч, наименьший радиус поворота на болоте — 10-15 м. Среднее удельное давление на грунт при использовании приспособления составляло 0,273-0,3 кгс/см^2.
Дальнейшего развития приспособление не получило.
В целях повышения подвижности танков серии БТ, в частности повышения возможности преодоления водных преград, начиная с 1933 года велись работы по оснащению танков оборудованием для подводного вождения (хода). И хотя в те годы данный способ преодоления водных преград не получил должного распространения, накопленный опыт, при проведении испытаний, был в последующем учтен и широко использован.
Танк подводного хождения БТ-2ПХ был создан в 1934 году на базе серийного танка БТ-2. Работы по машине были начаты в конструкторском бюро завода N 183 еще в 1933 году. Разработанное оборудование было опробовано в Белорусском военном округе при прохождении брода глубиной 4 м. Машина отличалась от линейного танка установкой специальных приспособлений, обеспечивающих герметизацию машины, подвод воздуха и отвод выхлопных газов.
