Моторное отделение танка перекрывалось специальным коробом с четырьмя люками, изготовленным из жести и крепившимся к корпусу танка с помощью болтов. Два передних люка использовались для охлаждения радиаторов, а два задних — для выхода воздуха из трансмиссионного отделения при движении танка к водной преграде.
Для отвода охлаждающего воздуха из моторно-трансмиссионного отделения устанавливались две трубы, соединенные между собой для обеспечения жесткости брезентом. Для питания воздухом экипажа и двигателя устанавливалась третья труба. Герметизация машины обеспечивалась с помощью брезентовых уплотнений погона башни, маски пушки и пулемета, который перед этим снимался и укладывался внутри машины. Подготовка танка к подводному хождению командой из трех
Выпуск выхлопных газов осуществлялся в воду, для чего на высоте 0,5 м устанавливаюсь клапаны выпуска отработавших газов.
Охлаждение двигателя при движении под водой осуществлялось через краны, установленные на танке и обеспечивающие поступление в систему охлаждения двигателя забортной воды. Скорость движения танка под водой 3 км/ч.

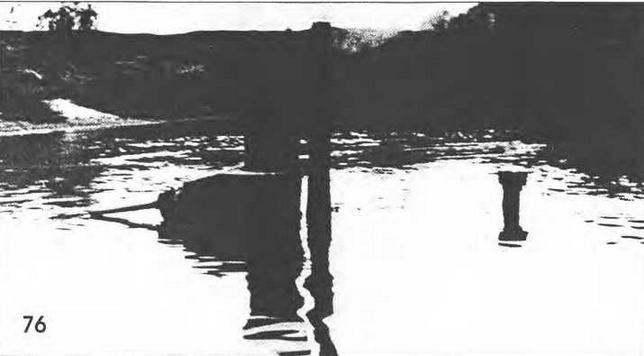

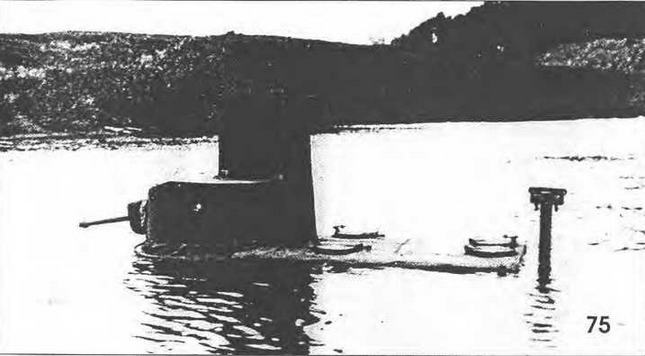

Преодоление танком БТ-2ПХ водной преграды.

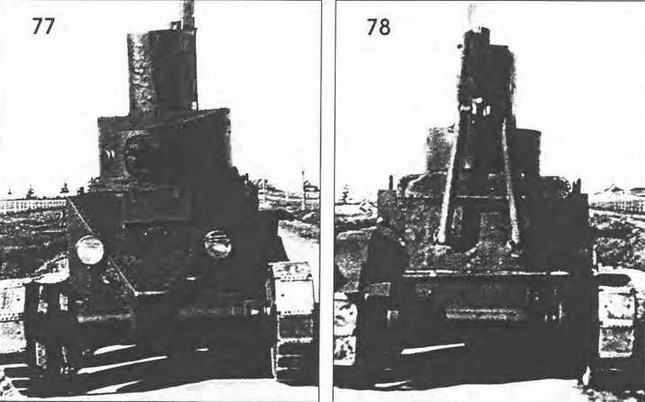

.Танк БТ-2ПХ вид спереди и сзади.
Для эвакуации экипажа из затонувшей машины на крыше башни устанавливалась спасательная труба прямоугольного сечения (450x550) высотой 1 м.
Данная конструкция обеспечивала форсирование водных преград по дну глубиной до 3 м и шириной до 1 км и позволяла открыть огонь после выхода на другой берег уже через 5 минут после проведения работ, требующих выхода экипажа из машины. Однако эта конструкция была громоздкой и имела недостаточно прочную конструкцию ограждения спасательного люка.
В то время когда в России производство БТ постепенно все больше и больше набирало обороты, за океаном Департамент вооружений США в очередной раз «вставлял палки в колеса» быстроходных танков, создаваемых У. Кристи. Дело в том, что еще в период Первой мировой войны, во время испытаний первых машин, между эксцентричным и практически не управляемым конструктором и чиновниками Департамента зародилась неприязнь, которая к началу 30-х годов достигла своего апогея. Даже после того как в середине января 1933 года на столе Начальника пехоты в Вашингтоне появился положительный отчет N 620 «О испытании среднего колесно-гусеничного танка (Кристи) Т-3», в котором, в частности, отмечалось, что «...пехотный совет придерживается того мнения, что колесно-гусеничный танк является наиболее подходящим для пехоты и что танки Кристи намного превосходят все другие танки, построенные до настоящего времени, и поэтому Пехотный совет рекомендует немедленно принять средний танк Т-3 («Кристи») стандартом.». Департамент вооружений все равно блокировал дальнейшее финансирование постройки Т-3 для американской армии.
Всего же Кристи удалось в период с октября 1931 по май 1932 года поставить согласно контракту 126 семь вышеупомянутых танков. Причем три танка, вооруженных 37-мм пушкой и 7,62-мм пулеметом, под маркой Medium Т.З получила пехота, а четыре остальных, получивших обозначение Combat Car Т.1, — кавалерия. Причем Т.1 были вооружены лишь 12,7-мм крупнокалиберным пулеметом.
В 1932 году взаимоотношения Кристи с Департаментом вооружений окончательно испортились, так как чиновники напрочь отвергли его широко разрекламированную безбашенную модель М.1932 «летающего танка», сообщения о котором появились даже в ряде американских газет.

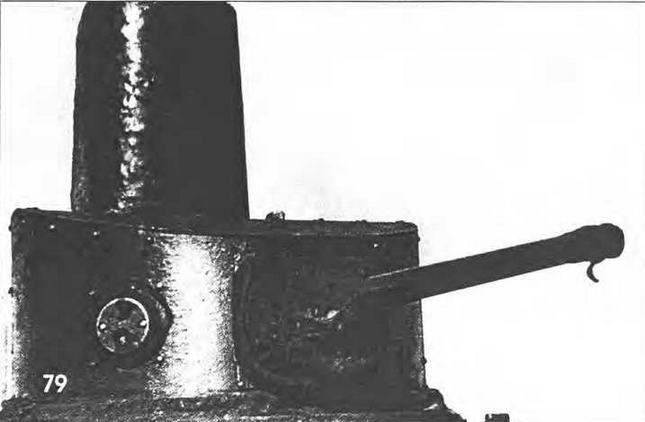

Уплотнение маски пушки на танке БТ-2ПХ. На крыше башни установлена цилиндрическая воздухопитающая труба-лаз.
Дж.

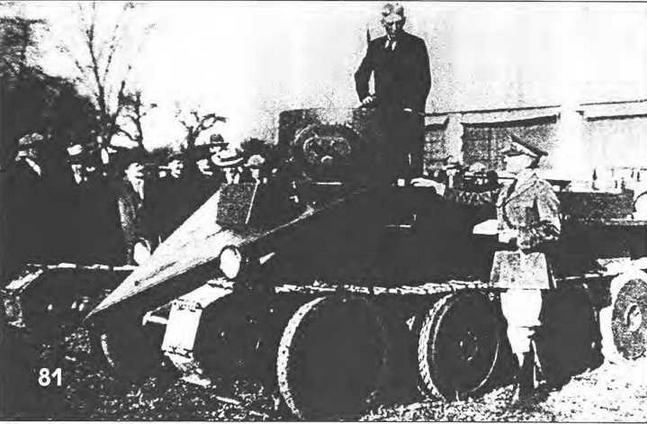

У. Кристи демонстрирует танк “Combat Car Т.1" представителям Департамента вооружений США.
Как уже отмечалось ранее, повышению подвижности танков в 30-е годы уделялось первостепенное внимание. И поэтому Кристи предложил идею создания “летающего танка”. Им было предложено несколько вариантов перемещения танка по воздуху (начиная от внешней подвески к транспортному самолету и заканчивая оснащением танка специальной «авиационной частью».
На первом этапе создания летающего танка Кристи изготовил безбашенную машину М. 1932 из дюралюминия и стали. На неоднократных демонстрациях широкому кругу лиц машина достигала на колесном ходу фантастической для танка скорости — 190 км/ч. Такая скорость, по мнению Кристи, позволила бы осуществить на бреющем полете сброс танка с самолета, а в случае установки крыльев на танк — перелетать естественные и искусственные препятствия.
О проводимых Кристи испытаниях находящийся в США представитель УММ инженер Угер 12 декабря 1932 года сообщил Халепскому, что «авиационная часть летающего танка, еще совершенно не разработана, люди, окружающие Кристи, не сведущие в авиации и мы возьмем на себя очень тяжелую ответственность, если закажем ему такого рода работу, не обратившись за соответствующим содействием к компетентной авиационной фирме.
Кристи не договаривает, как он планирует реализовать проект сооружения летающего танка. Материальное положение Кристи настолько тяжелое, что он дает устное или письменное обещание продать нам все, что мы пожелаем купить, — ему нечего терять. Поэтому мы не можем на него положиться.
Все, что мы сможем добыть от Кристи,— это в лучшем случае будет модель 1933 г. без какой-либо авиачасти.
Боевая машина мод. 1932 года имеет корпус, изготовленный из дюралюминия (а не стальной). Вес уменьшен на 1/3 и составляет приблизительно 5,5 тонн (без брони). Колеса — пневматики. Скорость на колесном ходу до 160 км/час. Идея авиатанка (аэротанка), по мнению автора.
1). На земле и в воздухе танк передвигается самостоятельно за счет передачи крутящего момента от двигателя к пропеллеру. У танка свои крылья, которые после посадки отсоединяются, а пропеллер — отключается.
Этот вариант полностью раскритикован.
2). Танк перевозится специально сконструированным самолетом с помощью специального приспособления.

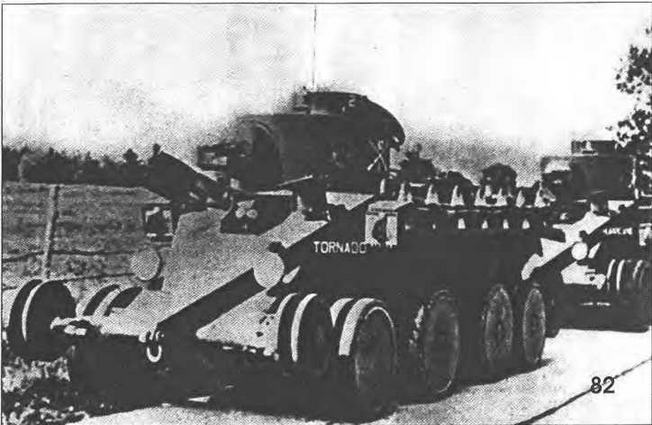

Танки Кристи на службе в армии США.

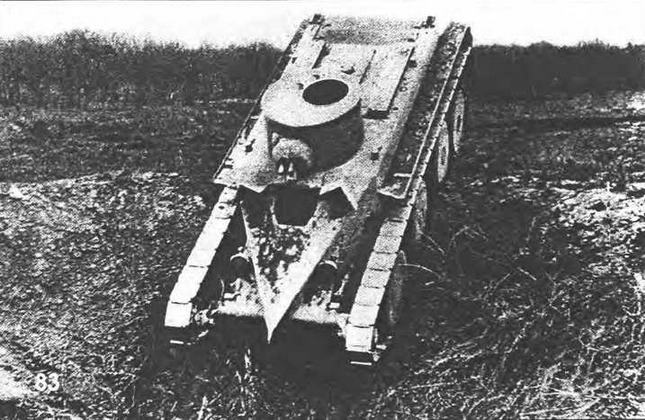

Испытания колесно-гусеничного танка Кристи Т-3 на Абердинском полигоне. Осень 1932 г.

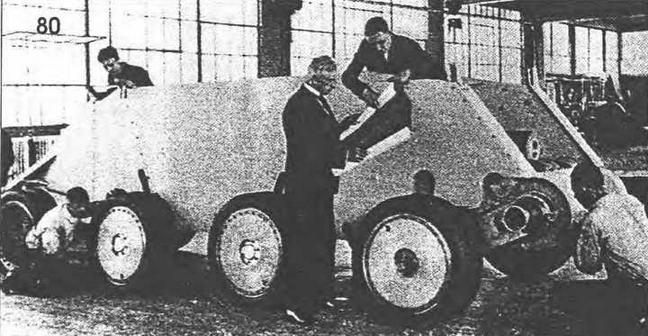

Безбашенный танк М.1932, во время очередного показа. Крайний справа Дж. У. Кристи.
Только Сикорский считает возможным создание подобного самолета, так как у него также финансовые затруднения... Танк Кристи мод. 1933 года имеет двигатель горизонтального типа с противоположно расположенными поршнями. Цилиндров — 8. Вес двигателя — 272 кг, мощность — 450 л.с. при 4500 об/мин.
