МОДИФИКАЦИИ

Модификаций много, в основном различные варианты вооружения: 2 7,62-мм СП, 7,62-мм и 12,7-мм пулеметы, 20-мм пушка и 7,62-мм пулемет (башня одно- или двухместная), двухместная башня с 25-мм пушкой и 7,62-мм пулеметом, одноместная башня с 40-мм гранатометом и 12,7-мм пулеметом, зенитная 20-мм пушка Vulcan, двухместная башня с 90-мм пушкой, 7,62-мм СП и 7,62-мм ЗП, 81-мм миномет, ПТУР TOW; а, кроме того, КШМ, спасательная машина, ремонтная машина, санитарная машина, машина служб внутренней безопасности.

М706 используется как аналог советских систем SA-9. Есть версия 6x6 LAV-300 Commando.

Некоторое

количество ремонтных машин и машин ПВО под ЗУР RBS-70 состоят на вооружении Сингапура.

ASV описана в отдельной главе настоящего справочника.

СОСТОЯНИЕ

Производство завершено. Состоит на вооружении Боливии (LAV 100), Ботсваны (LAV 150), Камеруна (LAV 150), Чада (LAV 150S), Доминиканской Республики (LAV 150), Габона (LAV 150), Гватемалы (LAV 150), Гаити (LAV 150), Индонезии (LAV 150), Ямайки (LAV 150), Кувейта (LAV 150S)\ Малайзии (LAV 100, LAV 150), Мексики (LAV 150ST), Филиппин (LAV 150), Саудовской Аравии (LAV 150), Сингапура (LAV 150, LAV 200), Сомали, Судана (LAV 150(S)), Тайваня (LAV 150), Таиланда (LAV 150), Турции (LAV 150), США (LAV 100), Венесуэлы (LAV 150), Вьетнама (LAV 100)*. * Предположительно.

КОМПАНИЯ-ПРОИЗВОДИТЕЛЬ

Textron Marine amp; Land Systems, Нью-Орлеан, Луизиана, США.

Самоходный миномет Commando

Commando с башенной 90-мм пушкой

Commando с 20-мм пушкой в двухместной башне

Бронемашина Dragoon (США)

ОСНОВНЫЕ ОТЛИЧИЯ

В отличие от LAV-100/150, двигатель расположен слева. Передняя часть корпуса заострена. Крыша практически горизонтальная, в ее центре расположена башня с вооружением. Кормовой лист установлен под углом около 60°. Борта оборудованы двустворчатыми люками.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Экипаж 3+6

Колесная формула 4x4

Вооружение 20-мм пушка, 7,62-мм СП

Длина 5,89 м

Ширина 2,49 м

Высота общая 2,819 м

Клиренс по оси 0,381 м

Клиренс по корпусу 0,685 м

Колесная база 3,1 м

Боевая масса 12700 кг

Неснаряженная масса 11204 кг

Удельная мощность 23,62 л.с./т

Двигатель 6-цилиндровый дизель Detroit Diesel 6V-53T с ТН, ЖО, мощностью 300 л.с. при 2800 об./мин

Макс, скорость:

по шоссе 115,9 км/ч

по воде 5,6 км/ч

Запас хода 885 км

Запас топлива 350 л

Преодолеваемые препятствия:

– брод плавает

– стенка 0,6 м

– ров -

– подьем 60%

– боковой уклон 30%

Тип брони стальная

Система РХБЗ по заказу

ПНВ по заказу

РАЗРАБОТКА

Машина разработана компанией Verne Corporation для ВП армии США. Заказ был впоследствии отозван, но два прототипа изготовили для показа в 1978

г., малые серии машин были заказаны для армии и ВМС США в 1982 г. Машины для армии отправились в испытательный центр 9-й пехотной дивизии в двух версиях: машина РЭБ и машина наблюдения. ВМС используют ее для патрулирования хранилищ ядерного оружия. Компания AV Technology в настоящее время приобретена компанией General Dynamics Land Systems. Для удешевления жизненного цикла в конструкции машины по возможности использовались элементы БТР М113А2 и 5-тонного грузовика М809.

Водитель и командир впереди, десантное отделение – в корме. На крыше устанавливается башня с различным вооружением, в том числе 90-мм пушкой KEnerga и 7,62-мм СП или 2 12,7-мм СП, ПТУР типа Milan.

Машина плавающая, на плаву приводится в движение вращением колес. В комплект стандартного оборудования входит лебедка, возможна поставка широкого спектра дополнительного оборудования.

В 1984 г. компании Verne Corporation и Arrowpoint слились и образовали компанию AV Technology Corporation. С тех пор машина производилась в следующих модификациях: БТР, машина служб внутренней безопасности, КШМ; версии вооружения – 81-мм миномет, 90-мм башенная пушка, 40-мм пушка и 12,7-мм СП в башне, ремонтная машина, машина РЭБ, машина тылового обеспечения, боевая машина с ПУ ПТУР TОW.

Последняя модификация – Dragoon 2 – имеет много усовершенствований по сравнению со всеми предыдущими.

МОДИФИКАЦИИ

КШМ, боевая машина с ПУ ПТУР T0W. Разведывательная машина. Ремонтная машина.

Санитарная машина.

81-мм самоходный миномет.

Машина служб внутренней безопасности.

Машина тылового обеспечения.

БТР.

СОСТОЯНИЕ

Производство по заказу. Состоит на вооружении США, Таиланда, Турции, Венесуэлы и ряда гражданских организаций.

КОМПАНИЯ-ПРОИЗВОДИТЕЛЬ

AV Technology, Мичиган, США.

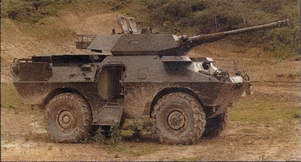

Dragoon с башенной 90-мм пушкой

Полицейская машина Dragoon

Бронемашина Scout (США)

ОСНОВНЫЕ ОТЛИЧИЯ

Передняя часть корпуса установлена под углом 45°, лобовой бро- нелист наклонен. Люк водителя расположен над лобовым бронели- стом слева. Крыша горизонтальная, 8 ее центре установлена башня. Корма вертикальная, есть двустворчатый люк.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Экипаж 1+1(2)

Колесная формула 4x4

Вооружение 2х7,62-мм СП

Боекомплект 2600х7,62-мм

Длина 5,003 м

Ширина 2,057 м

Высота 2,159 м

Колея 1,66 м

колесная база 2,743 м

Боевая масса 7240 кг

Удельная мощность 20,58 л.с./т

Двигатель 6-цилиндровый V-образный, дизель мощностью 155 л.с. при 3300 об./мин

Макс, скорость по шоссе 88 л.с./т
