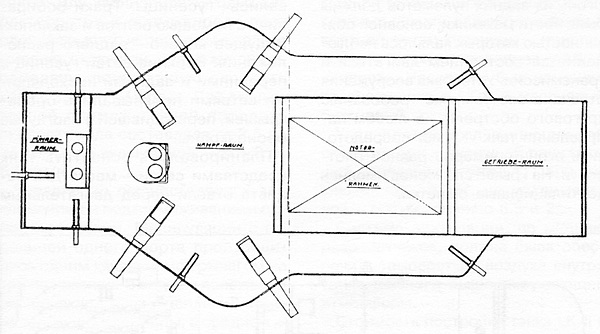

Корпус танка собирался из больших катаных листов, крепившихся к каркасу заклёпками и болтами. Съёмные спонсоны имели сложную в плане форму. В скошенных передней и задней стенках уширенной части спонсона имелись орудийные амбразуры, в которые устанавливалась 77-мм капонирная пушка с полуавтоматическим затвором. Качающаяся часть орудия крепилась на поворотной тумбе с полуцилиндрическим щитом и ограждением казённой части. Слева от ограждения находилось сиденье наводчика. Для наводки он пользовался телескопическим прицелом и соосными маховиками. В передней стенке спонсона у угла располагалась установка пулемёта MG.08. Такие же пулемётные установки имелись в узкой задней части спонсона, в бортах и лобовом
Огонь из задних пулемётов должны были вести механики, основной обязанностью которых являлось наблюдение за состоянием двигателя и трансмиссии. Установка вооружения отвечала всё тому же требованию кругового обстрела — в любом направлении танк «К» мог сосредоточить огонь примерно равной плотности. На крыше спонсонов имелись вентиляционные решётки.
Уже проектный вес танка заставил искать более мощные двигатели. Для моторной группы выбрали два мотора «Даймлер» по 650 л.с. Выхлопные трубы с глушителями и радиаторы выводились на крышу в задней части корпуса. Запас бензина составлял 3000 литров. Оригинальностью конструкции отличалась ходовая часть: катки с ребордами по типу железнодорожных крепились не к корпусу танка, а к тракам гусениц. Корпус по бокам был охвачен рельсовыми направляющими, по которым и «обкатывались» гусеницы. Траки собирались с помощью болтов и заклёпок. Ведущее колесо — заднего расположения. Верхние ветви гусениц с передними и задними нисходящими ветвями прикрывались бронекрышей, переходившей в изогнутые бронеэкраны.
Планировалось оснастить танк средствами связи — место для радиста отвели перед двигательным отсеком. Для перевозки по железной дороге «К» мог разбираться на 15–20 частей. Как предполагалось осуществлять боевое применение таких колоссов, понять довольно трудно. Очевидно, командование верило в возможность прорвать в нескольких местах фронт союзников (вспомним фантастическую «машину кайзера») с помощью подвижных крепостей — идея, возникавшая в те годы во всех воюющих странах. Однако уже 18 октября 1917 года Опытное отделение Инспекции автомобильных войск признало, что танк типа «К» пригоден только для позиционной войны. По вооружению «К» представлял собой артиллерийскую и пулемётную батареи, установленные в одном «подвижном форте». Большое мёртвое пространство в поле обзора из рубки управления было терпимо только для «позиционного» танка.

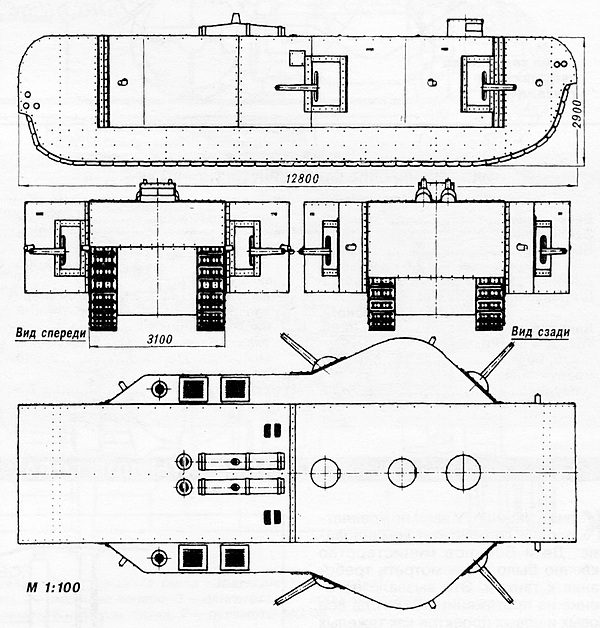

Боевая масса, т: 150.
Экипаж, чел.: 22.
Высота, м: 3,3 (2,9 по крыше).
Длина, м: 12,8.
Ширина, м: 5,9 (3,1 без спонсонов).
Клиренс, м: 0,39.
Толщина брони, мм: лоб, борт — 30.
Вооружение: орудия — 4х77-мм; пулемёты — 6–7х7,92-мм MG.08.
Боекомплект: 8000 патронов.
Двигатель: марка — «Даймлер»; тип — карбюраторный; число цилиндров — 6; охлаждение — жидкостное; мощность, л.с. — 2х650.
Максимальная скорость, км/ч: 7,5.
Контракт на постройку пяти экземпляров «К» заключили с шарикоподшипниковым
Заметим, что спустя четверть века в Германии снова были построены два самых тяжёлых танка — 180-тонные «Маус», также не принявшие участия ни в одном бою. Любопытно, что в обе мировые войны, уже после перелома хода событий не в свою пользу, немецкое военное руководство выдавало задания и выделяло ресурсы на «сверхтанки». Оба раза конструкторы закладывали в эти монстры ряд оригинальных идей и решений, и оба раза колоссы оказывались в роли мертворождённого дитя.
ПРОЕКТЫ 1918 ГОДА
Конструкция A7V явно не удовлетворяла германское командование. Да и Военное министерство склонно было пересмотреть требования к танкам. Это вызвало появление на протяжении 1918 года всё новых и новых проектов как тяжёлых штурмовых, так и более лёгких боевых машин.
Параллельно с разработкой лёгкого 8-тонного танка фирма «Крупп» представила 23 июля 1918 года проект «малого штурмового танка» — с 57-мм пушкой и пулемётом. Проект не был принят, поскольку уступал в проходимости уже испытанному LK-I и разрабатывавшемуся LK-II.

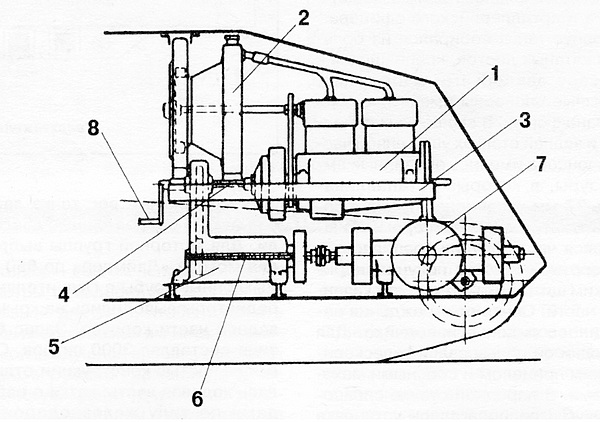

1 — двигатель, 2 — радиатор, 3 — подмоторная рама, 4 — вал главного сцепления, 5 — коробка передач, 6 — приводной вал, 7 — картер бортового редуктора, 8 — пусковая рукоятка.

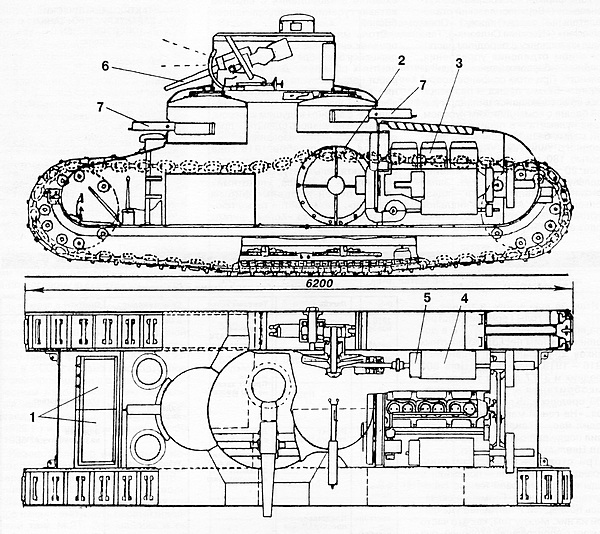

1 — посадочные люки, 2 — ведущее колесо, 3 — двигатель, 4 — коробка передач, 5 — тормоз, 6 — 57-мм пушка, 7 — пулемёты MG.08.
Незадолго до конца войны появился и более перспективный проект лёгкого танка. Конструкция LK-I и LK-II была, в известной степени, компромиссом между желанием создать эффективную боевую машину и необходимостью максимально использовать имеющиеся автомобильные шасси. Поэтому ещё до окончания постройки LK-II началось проектирование машины с более рациональной компоновкой. Проект получил обозначение LK-III. Гусеничное шасси и схему управления LK-II в нём сохранили, но двигатель перенесли в кормовую часть машины, а отделения управления и боевое соответственно сместили вперёд.
Двигатель помещался над коробкой передач и трансмиссией и должен был крепиться в трёх точках на приливах картера коробки передач или особой раме. На той же раме впереди двигателя вертикально устанавливался радиатор с вентилятором. Таким образом обеспечивалась жёсткая связь двигателя с трубопроводами радиатора при любых колебаниях и изгибах шасси. Вал главного сцепления соединялся с ведущим валом зубчатой или цепной передачей, укрытой в переднем вертикальном приливе картера коробки передач. Удлинённый конец вала сцепления соединялся с пусковой рукояткой, выведенной в боевое отделение. Вооружение — орудие или один пулемёт — устанавливалось во вращающейся башне.
