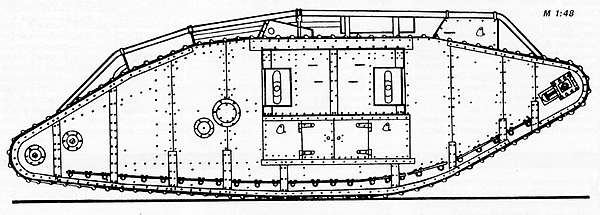

Использовавшиеся рейхсвером английские танки Mk IV были как пушечного («самцы»), так и пулемётного («самки») типа. Их захватили в основном под Камбре. Поскольку Mk IV применялись германскими войсками на фронте даже в большем масштабе, чем собственно германские танки, мы считаем необходимым привести их ТТХ.
«Самец»/«Самка»
Боевая масса, т: 28,45.
Экипаж,
Высота, м: 2,49.
Длина, м: 8,052.
Ширина, м: 4,11.
Клиренс, м: 0,406.
Толщина брони, мм: лоб и борт — 12; крыша и днище — 8.
Вооружение: орудия 2х57-мм/-; пулемёты 4x7,7 мм «Льюис»/5–6x7,7 мм «Льюис».
Боекомплект: 332 выстрела; 6272/10 000 патронов.
Двигатель: марка — «Даймлер»; тип — карбюраторный; число цилиндров — 6; охлаждение — жидкостное; мощность, л.с. — 105.
Трансмиссия: механическая.
Коробка передач: тракторного типа, 2-скоростная.
Бортовой редуктор: с 2-скоростной коробкой.
Механизм поворота: дифференциал и бортовые коробки передач.
Ходовая часть (на один борт): 26 опорных катков, заднее расположение ведущего колеса.
Подвеска: жёсткая.
Тип гусеницы: металлическая, мелкозвенчатая.
Количество траков в цепи: 90.
Тип зацепления: зубовое.
Ширина трака, мм: 521.
Шаг трака, мм: 197.
Максимальная скорость, км/ч: 5,6.
Запас хода, км: 56.
Удельное давление, кг/см 2: 0,76.
Преодолеваемый подъём, град.: 35.
Ширина преодолеваемого рва, м: 3,05.
Высота стенки, м: 1,37.
Глубина брода, м: 1,0.
В ходе боёв 1918 года были захвачены также несколько средних английских танков Mk А «Уиппет». Они были подготовлены к боевому применению, однако каких-либо сведений об использовании их немцами на фронте нет.
Немецкие танки окрашивались по-разному. На первых порах преобладала однотонная окраска — в светло-зелёный или серо-стальной цвет «фельдграу». Затем на некоторых машинах — по примеру английских — стали применять деформирующую пятнистую окраску. Её имели, к примеру, A7V № 507, 529 и 562 во время весенних боёв, № 560 в июне, № 504 и 528 — в августе 1918 года. На бортах, на лобовом и кормовом листах рисовались чёрные тевтонские кресты. Поначалу на каждый борт наносился один крест, а с мая 1918 года — по два. Большие кресты служили скорее не для «поднятия духа» экипажей, а для предохранения их от обстрела своими же войсками — ведь немецкая пехота и артиллерия больше привыкли к наличию танков у противника. Некоторые танки, как, например, № 527 «Циклоп», имели кресты и на вентиляционных решётках крыши — очевидно, в расчёте на свои самолёты-штурмовики. Между крестами посередине борта, а также на лобовом и кормовом листах помещалась римская цифра — номер танка в подразделении. В соответствии с традициями тех лет каждая бронемашина носила, подобно кораблю или форту, имя собственное — «Эльфриде», «Лозенге», «Вотан», «Шнук». Системы в наименованиях не было ни по первым буквам, ни по смысловой нагрузке — здесь встречались и мифические имена вроде «Мефисто» или «Циклоп», и популярные исторические вроде «Старый Фриц» или «Король Вильгельм». На A7V имя наносилось белой краской на лобовой и кормовой частях вверху слева или справа. У танков иногда меняли имена — так, A7V № 543 «Хаген», входивший в состав 2-го штурмового отделения, после передачи в 3-е отделение был переименован в «Адалберт», а позже — в «Короля Вильгельма». Некоторые танки несли собственную эмблему — на левом лобовом листе «Мефисто» изображён чёрт, держащий под мышкой английский «ромбовидный» танк. На танках 1-го штурмового отделения изображались черепа и скрещенные кости — старинный символ бессмертия, принятый в качестве эмблемы ещё прусской кавалерией эпохи наполеоновских войн (эта символика была, кстати, популярна и в русских бронечастях).
В сентябре 1918 года командование решило упорядочить систему обозначения танков — кроме единого термина «Sturmpanzerwagen», ввели и типовую деформирующую окраску. Поверх «фельдграу» наносились пятна и полосы неправильной формы красно-бурого, светло-зелёного и лимонно-жёлтого
Английские танки сохраняли «родную» пятнистую окраску, поверх которой в обязательном порядке рисовались по два больших тевтонских креста на бортах и кресты на корме и лобовом листе, имя и номер танка. Так, трофейный пулемётный Mk IV с номером 153 нёс имя «Ханни» (Hanni), кресты и череп с костями.
Несколько слов стоит сказать о снаряжении экипажей. Поначалу немецкие танкисты носили ту форму, в которой пришли из своих родов войск. Для пехотинцев и артиллеристов это была обычная полевая форма, правда, без ранцев, подсумков и т. п. Кроме фуражки-бескозырки, голову иногда прикрывали стальным шлемом. Автомобилисты были одеты в кожаные куртки и очки-консервы. Позже экипажи танков стали использовать авиационные куртки и комбинезоны. Применялись и защитные комбинезоны с содержанием асбеста; кожаные амортизирующие шлемы с защитными валиками — как у лётчиков и мотоциклистов. Позже появились кожаные шлемы упрощённой формы, напоминающие британские каски. Шлемы часто дополняли кожано-металлические маски с прорезями для глаз и кольчужной бородой, защищавшие лицо и глаза от мелких осколков и свинцовых брызг. Такие маски были позаимствованы отчасти у английских «коллег», отчасти у собственной пехоты, применявшей маски-личины для защиты наблюдателей в окопах. В снаряжение экипажей обязательно включались противогазы.
ОПЫТНЫЙ ТАНК A7VU
Уже во время сборки первого прототипа A7V, в апреле 1917 года в Германии провели всесторонние испытания трофейных английских танков Mk IV. В результате Ставка Главного командования выдала задание на проектировку танка по английскому образцу. Проект получил обозначение A7VU. Предполагалось создание машины с гусеницами, охватывающими корпус, и той же моторно-трансмиссионной группой, что у A7V. При этом использовалось шасси № 524. Главной задачей было достижение высокой проходимости. Испытания переделанного шасси планировалось провести к 1 сентября 1917 года.
Компоновку танка существенно изменили. Двигатели и трансмиссия заняли кормовую часть корпуса. Места механика-водителя (с теми же органами управления) и командира были перенесены вперёд, к лобовому листу корпуса. Среднюю часть корпуса заняла боевая рубка. По бокам от двигателей располагались симметричные спонсоны. Боевое отделение, таким образом, разделили на три отсека — два смещённых назад спонсона и боевая рубка. Верхняя бронерубка сохранилась, но служила теперь для наблюдения экипажа за полем боя, как на английском Mk V, и для установки пулемёта. Для обзора местности предназначались также смотровые лючки по бортам отделения управления.
Корпус A7VU в продольном сечении приобрёл форму ромба, более угловатую, нежели у его английских прототипов. Бронелисты по-прежнему крепились клёпкой на стальном каркасе. Толщина брони ограничивалась 20 мм. Но несмотря на это, а также на уменьшение численности экипажа более чем вдвое, вес танка возрос до 40 т, то есть на 10 т по сравнению с A7V. Защищённость передней проекции увеличивалась за счёт наклона верхнего лобового листа корпуса под углом 50° к вертикали. Бензобаки и тяги управления располагались между днищем корпуса и полом отделений управления и боевого. В задней наклонной стенке корпуса имелась вентиляционная решётка с жалюзи. Ниже крепился бронированный задний бак, а по бокам его буксирные крюки.
