Боевая масса, т: 40.
Экипаж, чел.: 7.
Высота, м: 3,2.
Длина, м: 8,38.
Ширина, м: 4,69.
Клиренс, м: 0,2.
Толщина брони, мм: лоб, борт — 20.
Вооружение: орудия 2х57-мм «Максим — Норденфельдт»; пулемёты 3–4x7,92 MG.08.
Двигатель: марка — «Даймлер»; тип — карбюраторный; число цилиндров — 4; охлаждение — жидкостное; мощность, л.с. — 2х100 (при 800–900 об/мин).
Трансмиссия: механическая.
Коробка передач: 3-скоростная.
Бортовой
Механизм поворота: выключением или торможением гусеницы.
Ходовая часть (на один борт): 24 опорных катка, 7 поддерживающих роликов, заднее расположение ведущего колеса.
Подвеска: упругая.
Тип гусеницы: металлическая, крупнозвенчатая.
Тип зацепления: зубовое.
Ширина трака, мм: 500.
Шаг трака, мм: 254.
Ширина преодолеваемого рва, м: 3–4.
В спонсонах устанавливались две 57-мм пушки Максима — Норденфельдта, а позади них в бортах — два пулемёта MG.08. Тумбовую установку пушки, собственно, и разработали для A7VU, но здесь угол горизонтального наведения превышал 90°.
Работать артиллеристам в A7VU было удобнее, чем в спонсонах английских танков. Установки же пулемётов были аналогичны A7V. Ещё один-два пулемёта могли устанавливаться в бортовых амбразурах впереди спонсонов (под рубкой), в шести амбразурах рубки или в лобовом листе. Кроме того, экипаж мог вести огонь из личного оружия. В задних стенках спонсонов имелись двери с наружными петлями.
Выхлопные трубы с глушителями выводились на крышу корпуса. Гусеничный ход, как и в английских танках, собирался вокруг больших коробчатых конструкций по бортам. Подвеска, в отличие от английских прототипов, была упругой и, в общем, повторяла блокированную подвеску A7V. К ходовым тележкам на винтовых пружинах добавились группы катков, жёстко закреплённые на стенках против восходящей и нисходящей ветвей гусеницы. Ведущие колёса — сплошные. Направляющие колёса имели винтовые механизмы для регулировки натяжения гусениц.
Первые ходовые испытания опытного образца прошли 25 июня 1918 года. По сравнению с английскими тяжёлыми «ромбовидными» танками A7VU имел ряд преимуществ: лучшую бронезащиту и обзор для экипажа, упругую подвеску. Однако вес его оказался слишком велик, а сопротивление движению на 40 % выше, чем у A7V. 12 сентября Ставка распорядилась прекратить работы по проекту, и единственный опытный экземпляр был разобран.
ЛЁГКИЕ ТАНКИ
После демонстрации макета A7V высшее командование предложило разработать более крупные «сверхтанки». Такое задание вскоре выдали Фольмеру. Однако он пришёл к выводу, что правильнее будет создавать лёгкие машины, которые могли бы выпускаться быстрее и в большем количестве.
Условиями для разработки и быстрой постановки производства стало наличие больших запасов автомобильных агрегатов. В автопарках военного ведомства к тому времени скопилось более 1000 автомобилей из разнотипных машин с мощностью двигателей от 40 до 60 л.с., признанных негодными для применения в армии, так называемых «пожирателей горючего и шин». Однако при их систематизации можно было получить группы по 50 и более штук и на этой основе строить партии лёгких

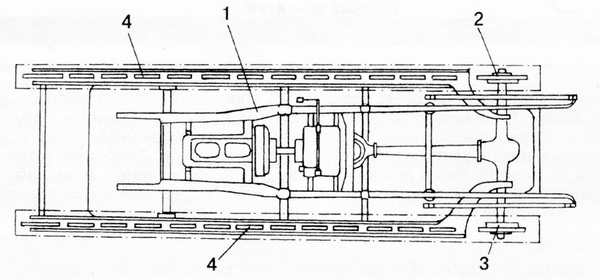

1 — автомобильная рама с двигателем и трансмиссией, 2, 3 — ведущие колёса, 4 — гусеничный движитель.
Предполагалось использовать шасси автомобиля «внутри» гусеничного шасси, устанавливая ведущие колёса гусеничного хода на их приводные оси. Немцы, пожалуй, первыми уяснили такое преимущество лёгких танков, как возможность широкого применения автомобильных агрегатов.
Проект представили в сентябре 1917 года. Начальник Инспекции автомобильных войск одобрил его и 29 декабря принял решение о постройке лёгких танков. Однако уже 17 января 1918 года Ставка Главного командования отклонила это решение, сочтя предполагавшееся бронирование таких танков слишком слабым. Вскоре, впрочем, выяснилось, что Главное командование само вело переговоры с Круппом о лёгком танке, разрабатывавшемся его фирмой, — ещё один пример несогласованности действий Главного командования и Военного министерства в вопросах танкостроения. Создание лёгкого танка под руководством профессора Раузенбергера началось на фирме Круппа ещё весной 1917 года. В конце концов эту работу всё же одобрили, и она перешла в ведение Военного министерства. Дано было разрешение на постройку двух опытных машин, получивших обозначение LK-I (Leichter Kampfwagen).
Основные требования к лёгкому танку предполагали:
экипаж — механик-водитель и один-два стрелка;
вооружение — 57-мм пушка или два пулемёта, наличие лючков для стрельбы из личного оружия;
защита от бронебойных винтовочных пуль на любой дальности (толщина брони — не менее 14 мм);
подвеска — упругая;
скорость движения по ровной местности с грунтом средней твёрдости — 12–15 км/ч, удельное давление на грунт — около 0,5 кг/см 2, ширина перекрываемого рва — 2 м, поворотливость на любом грунте, способность брать подъёмы крутизной до 45°;
масса — не выше 8 т, возможность перевозки в неразобранном виде на стандартных железнодорожных платформах и готовность к действию сразу же после выгрузки;
надёжный и, по возможности, малошумный двигатель;
небольшой силуэт при возможно большом клиренсе;
время действия без пополнения запаса горючего и боекомплекта — до 6 ч.
Для повышения проходимости и эффективности при преодолении проволочных заграждений предлагалось увеличить подъём гусеницы. Посадка и высадка экипажа должна была быть простой и быстрой, а объём боевого отделения достаточен для нормальной работы. Обращалось внимание на пожарную безопасность, устройство смотровых щелей и лючков, защиту экипажа от осколков и свинцовых брызг, герметизацию танка на случай применения противником огнемётов, а также на доступность механизмов для обслуживания и ремонта и возможность быстрой замены двигателя, наличие системы очистки гусениц от грязи.
