Танки Первой Мировой

Федосеев Семен Леонидович

В апреле 1916 г. Суинтон предложил выполнить половину заказанных танков пулеметными — это отвечало задачам танков и ускорению производства. Так появилось деление танков на пушечно-пулеметных «самцов» (male) и пулеметных «самок» (female). Задачей последних было подавление пехоты противника в окопах и прикрытие «самцов» от возможных пехотных атак.

Поскольку начальник Управления вооружений отказался выделять артиллерийские орудия для «сомнительных» машин, Адмиралтейство выделило морские 57-мм (6-фунтовые) скорострельные пушки «Гочкис» с длиной ствола 40 калибров. Пушка имела кожух ствола, вертикальный клиновый затвор, гидравлический тормоз отката (сверху ствола) и пружинный накатник (под стволом). Предельная скорострельность составляла 15–20 выстр./мин (в танке выдержать ее было невозможно), эффективная дальность — до 1800 м (разумеется, при стрельбе с места). Прицел — оптический. В спонсоне пушка монтировалась на тумбовой установке. Вращающаяся часть опиралась на неподвижное основание боевым штырем и фиксировалась соединительным кольцом. На вращающуюся часть цапфами укладывалась люлька качающейся части. Для наводки служил рычаг-правило, для управления огнем — пистолетная рукоятка со спусковым крючком, от движущегося казенника наводчика защищал боковой щит. Амбразуру спонсона перекрывал цилиндрический щит, связанный с вращающейся частью и имеющий вертикальные

вырезы для пушки и прицела. Вырез для пушки закрывал щиток, связанный с люлькой. 57-мм выстрелы укладывались в нижней части спонсонов и в стеллажах между боковыми стенками, пулеметные патроны в коробках с внутренней стороны щитов установок. Установка оказалась весьма неудобной. Стрельбу из пушки наводчик вел, стоя на коленях на деревянном настиле — фальшполе спонсона, под которым укладывали ЗИП. При откате казенник пушки почти достигал капота двигателя. Большой щит легко заклинивался при попадании между ним и стенками пуль, мелких осколков или камней с грунта. Стреляные гильзы выбрасывали через отверстие в нижней части двери спонсона. Кроме пушек, «самцы» вооружались 3–4 пулеметами «Гочкис» — производство ручных пулеметов французской системы «Гочкис» англичане начали в Ковентри в 1915 г. Питание пулемета — от жесткой ленты (обоймы), охлаждение ствола — воздушное, боевая скорострельность — до 150 выстр./мин. Огонь из лобового пулемета вел командир. Амбразуры пулеметов снабжали откидными крышками — на случай извлечения пулемета. В бортах спонсонов и рубки делались лючки с внешними заслонками для стрельбы из личного оружия. Револьверы считались важным оружием — экипажи проходили специальные курсы стрельбы из них. И в бою окруженным танкистам действительно приходилось отстреливаться от пехотинцев противника. Командиру было крайне трудно управлять огнем. Размещение вооружения в тесных спонсонах, на небольшой высоте от земли в сочетании с плохим обзором допускало стрельбу только на малых дальностях, но задачи вооружения танков и не шли дальше. Для посадки и высадки экипажа в задней стенке каждого спонсона имелась дверь с наружными петлями, под дверью крепили ступеньку. Имелись также лаз в крыше корпуса и узкая дверь в кормовой стенке справа, за радиатором.

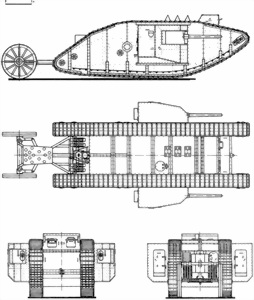

Проекции тяжелого танка Mk I «самец».

Танк-«самка» вооружался 4 пулеметами «Виккерс» калибра 7,7 мм (.303) и 1–2 пулеметами «Гочкис» Каждый спонсон нес по два «Виккерса» в цилиндрических установках с бронировкой кожуха ствола. «Виккерс» — основной пулемет британской армии — имел питание от звеньевой ленты, боевую скорострельность до 300 выстр./мин, водяную систему охлаждения ствола, был громоздок. Зато, в отличие от «Гочкиса», мог развивать интенсивный огонь. Люк-лаз с откидной дверью в задней стенке спонсона имел высоту 30 см и позволял протиснуться только ползком и боком, в случае пожара был почти бесполезен.

Двигатель и коробку передач прямо заимствовали от тяжелого колесного трактора «Фостер» («Фостер-Даймлер»), разработанного для ВМФ. Марка «Даймлер» не должна удивлять: еще в 1891 г. упомянутый ранее британский конструктор Ф. Симмс приобрел у Даймлера права на производство его карбюраторных двигателей в Великобритании, но затем перепродал их Г. Лоусону, который с 1896 г. основал в Ковентри компанию «Даймлер Мотор Компани Лимитед» (она же «Инглиш Даймлер Мотор»). Карбюраторный 6-цилиндровый бесклапанный двигатель «Даймлер» жидкостного охлаждения мощностью 105 л.с. (78,3 кВт) устанавливался на раме в средней части танка по оси и занимал пространство 1×1,5×0,7 м, так что по бокам от него оставались проходы шириной 0,35 м. Выхлопные трубы выводились вверх на крышу, имели эжекторы, но глушителями не снабжались, прикрывались от дождя и засорения скобами. Выхлоп вверх демаскировал танк искрами, нередко поджигал брезенты. Некоторые экипажи сами ставили глушители из пустых банок из-под масла, обкладывали трубы мокрыми мешками или глиной. Трубчатый радиатор с вентилятором располагался у задней стенки корпуса и соединялся с системой охлаждения двигателя трубой, проходящей под крышей. Отбор мощности на вентилятор — от коробки передач. Два бензобака по 114 л (25 галлонов) каждый размещались по бокам от рубки между внутренними и наружными стенками рам ходовой части (боковых выступов). Неудивительно, что рядом крепились огнетушители. К карбюратору бензин подавался самотеком. Если танк сильно наклонялся — на дне воронки, например, — подача бензина могла прерваться, и тогда экипаж переливал его из бака в карбюратор бутылкой. Запуск двигателя производился тремя-четырьмя членами экипажа П-образной рукояткой, расположенной над коробкой передач. Это было небезопасно — был случай, когда в момент начала работы двигателя танкист упал, поскользнувшись на масляном пятне, а с силой вырвавшаяся из рук рукоятка разможжила ему голову.

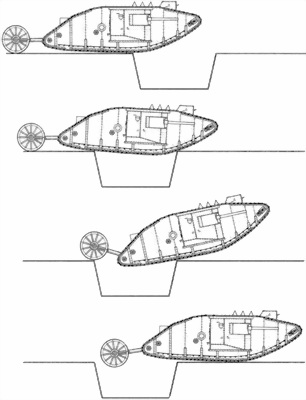

Преодоление рва танком Mk I с колесным «хвостом».

Карданный вал через сцепление (конус на ферродовой подкладке с продольным управлением) передавал вращение от двигателя на двухскоростную коробку передач со скользящими шестернями, а выходной вал коробки передач через червячный редуктор — на дифференциал. Каждый поперечный выходной вал дифференциала нес на конце две шестерни, которые вместе с парой скользящих шестерен на отдельном валу образовывали двухскоростную бортовую (вторичную) коробку передач. Бортовые коробки понадобились ради III и IV скоростей на разработку новой основной коробки передач просто не было времени. На вторичном валу бортовой коробки передач находилась ведущая звездочка цепной передачи (цепь Галля), ведомая звездочка большего диаметра вращалась на одном валу с шестерней однорядного бортового редуктора, последний же приводил во вращение расположенное сзади ведущее колесо гусеничного хода. Скорости движения: на I передаче — 1,2 км/ч, на II — 2 км/ч, на III — 3,6 км/ч, на IV — 6,4 км/ч. Средняя скорость движения по полю — 3,2 км/ч, заднего хода 1,2–1,5 км/ч. Открытая бортовая передача быстро забивалась грязью.

Сзади к танку шарнирно крепился «хвост» — на Х-образной раме монтировали два металлических колеса с ребордой, врезавшейся в грунт. Набор пружин прижимал «хвост» к земле, для подъема служил открыто установленный гидравлический домкрат, для поворота — тросовая тяга и шарнирные рычаги. «Хвост» служил для повышения устойчивости и увеличения ширины перекрываемого рва, а также для поворота и в качестве грузового прицепа.

Управляли танком водитель, командир и два помощника водителя, работавшие

на бортовых коробках передач. Водитель подавал им команды голосом, но чаще привлекал их внимание ударами рукой или молотком по капоту двигателя и на пальцах показывал номер передачи. Для крутого поворота поднимался «хвост», водитель выключал сцепление, блокировал дифференциал, сжатым кулаком указывал одному помощнику поставить бортовую коробку в нейтральное положение, другому помощнику командовал I или II передачу (один или два пальца), затем включал сцепление. Командир, управлявший ленточными тормозами бортовых передач, подтормаживал соответствующую гусеницу. После поворота операции проделывали в обратном порядке. С остановленной гусеницей танк разворачивался почти на месте. Чтобы незначительно подправить курс или повернуть с большим радиусом, использовался колесный «хвост» — помощник поднимал «хвост» домкратом, водитель, вращая барабан с тросом, поворачивал хвостовые колеса, потом помощник открывал кран насоса, давая «хвосту» опуститься. Третий способ поворота — за счет разницы скоростей гусениц — требовал большей работы командира педалями тормозов. В любом случае требовались значительные усилия и согласованная работа 3–4 человек, что сильно ограничивало маневренность. Утверждают, что было весьма нелегко заставить машину двигаться в нужном направлении даже по хорошей дороге и на скорости пешехода.

26 сдвоенных опорных катков малого диаметра помещались, как в обойме, между стенками рам ходовой части вместе с ведущим и направляющим колесами и бортовыми коробками передач. Крепление осей катков в стенках усиливали уголками. Направляющее колесо крепилось впереди на салазках с винтовым механизмом регулировки натяжения гусеницы. Гусеница шириной 520 мм составлялась из 90 траков. Трак состоял из башмака из броневой стали и прикрепленных к нему двух рельсов (гребней). Изгиб одной грани штампованной пластины башмака прикрывал соединительный палец. Каждый третий опорный каток оснащался ребордой для направления гребней. Верхняя часть гусеницы скользила по особому рельсу, имелся только один поддерживающий ролик. Зацепление гусеницы — зубом ведущего колеса за соединительный палец шарнира траков. Нижняя ветвь гусеницы шла по дуге, соответствующей колесу диаметром 18,3 м, и на твердом грунте длина опорной поверхности не превышала 1,2–1,5 м. Так хотели уменьшить сопротивление движению и повороту. Но в результате машину сильно раскачивало. Общими недостатками гусениц, охватывающих корпус, были излишняя длина и масса гусеничной цепи, ее высокая уязвимость и низкий ресурс.

Плохо было с наблюдением и связью. Командир и водитель пользовались смотровыми окнами в лобовом листе, прикрываемыми наружными бронещитками. В крыше рубки установили простейшие перископы, но вскоре от них отказались — командир и водитель просто не успевали ими пользоваться Смотровые щели в бортах не обеспечивали хорошего обзора, зато осколки, брызги свинца от пуль, мелкие отколы с внутренней стороны брони при попадании пуль близко к щелям, поражали лица и глаза танкистов. Ранения лица и глаз составляли до 80 % ранений танкистов Первой мировой войны.

Для дальней связи в танке возле места помощника водителя крепили клетку с почтовыми голубями, которых выпускали через верхний люк или амбразуры. Голубиная почта получила в Первую мировую войну большое развитие. К концу войны, например, британцы на Западном фронте имели до 6 тысяч почтовых голубей. Имелись подвижные голубятни, обслуживавшие разные рода войск. Но пребывание в танке голуби выдерживали хуже людей и нередко просто дохли. Для ближней связи употребляли сигналы флажками или лампой. Использовали в бою и другие средства — высовывали из люка руку или лопату. Прибегали к действиям «делай, как я», но в дыму и при тряске сквозь узкие щели не всегда удавалось различить командирский танк. Держали связь пешими посыльными — опасный, но надежный способ. Не существовало и внутренних переговорных устройств. В передней части над лобовым листом корпуса крепились две фары. В танке штатно возили запасной бак с моторным маслом, 2 бачка со смазкой, 3 — с водой (всего около 90 литров), запасные пулеметные стволы, запчасти к двигателю, двухдневный запас продовольствия. Буксирные приспособления представляли собой два ушка со стержнем (пальцем). На крыше Mk I поначалу монтировали двухскатную деревянную раму с проволочной сетью. Она служила для крепления маскировочного материала и защиты от ручных гранат. После первых боев на Сомме от этой громоздкой сетки («обезьяньей клетки», как ее иногда называли) отказались.

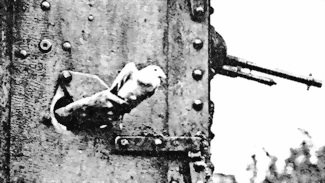

Британский танкист выпускает почтового голубя через бойницу в двери спонсона. Для танковым частей голубиная почта оказалась наименее пригодной.

Об удобстве работы для экипажа не было и речи. Танк на ходу швыряло, все не закрепленное внутри срывалось с места, а не закреплено было почти все возимое имущество. Кроме того, танки изрядно шумели. Это производило сильное моральное воздействие на противника, но мешало скрытному сосредоточению техники, а экипажи просто оглушало. На ходу в танке скапливались выхлопные газы, бензиновые пары. В течение 10 минут после запуска двигателя температура внутри танка достигала 40 °C, даже в холода североевропейской зимы редко была ниже 32°, а порой достигала, по одним данным, 50°, по другим — даже 70°. В бою отравления выхлопными и пороховыми газами, тепловые удары были у экипажей «ромбовидных» танков обычным делом. Начиналось с головной боли, тошноты и кончалось бредом и обмороками. Бывали и смертельные случаи. Даже в бою танкисты иногда останавливали танк, выскакивали наружу и отдыхали под машиной.

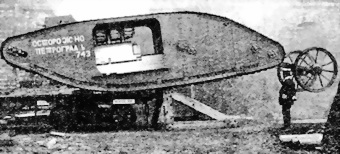

Погрузка первых танков Mk I на железнодорожные платформы. Обратом внимание на снятые спонсоны (можно увидеть установку двигателя) и надпись «ОСТОРОЖНО ПЕТРОТРААЪ» призванную замаскировать назначение изделия.

Проходимость танков оказалась ниже ожидавшейся. На твердом грунте удельное давление достигало 2 кг/см², в мягкий грунт гусеница погружалась, увеличивая опорную поверхность и уменьшая удельное давление до 0,5 кг/см², но при этом сильно возрастало сопротивление. Гусеницы вязли, и тяжелые машины садились на грунт, пни и камни Дж. Ф.Ч. Фуллер писал позже, что эти танки «делали для ровной дороги и сухой погоды». Из-за большой ширины они с трудом проходили по теснинам или просекам. Невысокой была и механическая надежность и живучесть узлов, жесткость корпуса. Часты были прогибы днища и рам ходовой части, выводившие из строя узлы и агрегаты танка. Траки из упрочненной броневой стали оказались слишком хрупкими для тех постоянных ударных нагрузках и интенсивного износа, которым подвергались, — водители танков старались избегать щебня или камней, переходов через железнодорожные переезды.
