Всего было выпущено 75 Mk I-«самцов» и столько же «самок».
После первых боев танков на Сомме генерал Хэйг 29 сентября 1916 г. потребовал увеличить заказ до 1000, потом 1250 танков, внеся улучшения в конструкцию, Военный совет поспешил в октябре отменить этот заказ, ссылаясь на несовершенство танков. 23 ноября 1916 г. в Лондоне созвали совещание по поводу дальнейших работ над танками. Лейтенант Стэрн, нарушая субординацию (благо положение финансиста и «временный» характер его военной службы позволяли ему не опасаться за последствия), обратился к Ллойд-Джорджу, который, став премьер-министром, разрешил увеличить заказ на 1917 г. Против этого не возражал и начальник Генерального штаба Робертсон. Выдали новые заказы на броневые плиты, вооружение, стальные поковки. Началось расширение заводов. Продолжал свое участие в программе Фостер, со временем в нее включились заводы «Ковентри Орднанс» в Глазго и «Армстронг-Уитворт энд К°» в Ньюкасле. Запланировали последовательный выпуск трех модификаций — 50 Mk II в январе 1917 г. и 50 Mk III к 7 февраля в качестве переходных, а затем до 31 мая выпускать в неделю по 20 Mk IV.
Тяжелый
Mk II не имел колесного «хвоста». Отказу от него способствовал якобы эпизод, когда у одного Mk I «хвост» «отстрелили» снарядом, и это не сказалось на маневренности танка. Ширина перекрываемого рва уменьшилась на 0,5 м, а общая длина танка — почти на 2 м, так что отказ от такого рудимента был полезен. На месте «хвоста» остался ящик для имущества. Стенки спонсонов несколько скосили внутрь. Круглый лючок в крыше заменили более удобным прямоугольным с откидной вперед крышкой, прикрыв его кожухом. Общую емкость бензобаков увеличили до 281,4 л. Стальные опорные катки и ведущие колеса заменили чугунными. Выхлопную трубу вывели вдоль крыши на корму. На «самки» вместо «Виккерса» начали ставить ручные пулеметы «Льюис» с питанием из дискового магазина, воздушным охлаждением, боевой скорострельностью до 150 выстр./мин. Выбор «Льюиса» (выпускался оружейной фабрикой в Бирмингеме), видимо, объяснялся его широким признанием на тот момент в британской пехоте и авиации.
На Mk III планировали увеличить толщину брони бортов до 12 мм, в стенках корпуса выполнили отверстия для крепления накладных бронелистов («экранов»), но их так и не установили. Каждый шестой трак уширили, укрепив на нем болтами шпору с развитым грунтозацепом.
Ввели балку самовытаскивания. Поначалу это был 2-метровый торпедообразный деревянный брус, крепившийся на крыше поперек машины. Если гусеницы начинали буксовать, их тормозили, кто-либо из экипажа выбирался на крышу и цепями крепил брус к тракам гусениц. Гусеницы пускали вновь, балка упиралась в грунт и давала им опору. По сию пору танкисты предпочитают иметь на машине балку или бревно как старое и надежное приспособление для самовытаскивания.

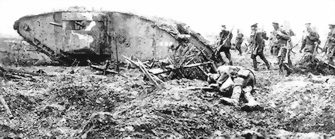

Тяжелый танк Mk III-«самка» (с пулеметами «Льюис» в спонсонах и уширенными траками в гусеничных цепях) идет в бой вместе с канадской пехотой. Апрель 1917 г.
Mk II и Mk III выпустили по 50 единиц каждого (по 25 «самцов» и столько же «самок»). После поставки достаточного количества Mk IV оставшиеся на ходу Mk I, II и III использовали как учебные или специальные. В мастерских танкового корпуса Mk I разоружили и превратили в танки снабжения (именовались также «тендерами»). При этом спонсоны переделывали в «грузовые» — внутренний объем спонсона освобождался, а амбразуры заделывались. Грузоподъемности такого «тендера» хватало для снабжения пяти боевых танков. Такие танки снабжения использовали у Мессин в июне 1917 г. Часть Mk II и III переделали в «радиотанки» — в одном спонсоне размещали радиостанцию с аккумуляторной батареей, в другом оборудовали место радиста. На рубке крепили мачту, удерживаемую растяжками, на которой натягивали антенну из вертикальных проводов. Впервые «радиотанки» использовали в сражении на Ипре. Работать такая радиостанция могла только на стоянках, хотя делались опыты с работой радиостанции в движении с использованием волочащейся за танком проволочной антенны.
Заказ на постройку танков Mk IV выдали в сентябре 1916 г., к производству он был готов в феврале 1917-го, в марте начали поставку, в мае их получили британские танкисты во Франции. Планировали выпустить до 1200 танков, всего собрали 1015 — 420 «самцов» и 595 «самок» (примерно три «самки» на два «самца»). Танки строились не только на средства метрополии. Скажем, один Mk IV «подарили» правительству Великобритании власти британского протектората Малайзии. Этот танк даже нес на лобовом листе изображение традиционного для Юго-Восточной Азии дракона, а на борту — рисунок глаза в «восточном» стиле. Доставлять Mk IV во Францию начали в апреле 1917 г., их боевой дебют состоялся в июне у Мессин.

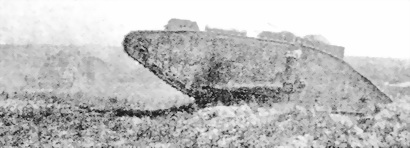

Танк снабжения («тендер») на основе боевого танка Mk I-«самец».

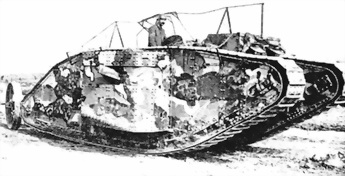

«Радиомаяк» с развернутой антенной. Работа на радиостанции была возможна только на стоянке.
В устройство танка внесли ряд улучшений, связанных в основном с бронированием и вооружением. В связи с использованием германской пехотой бронебойных пуль типа SmK толщину брони в лобовой части довели до 16 мм, бортов — до 12, а крыши — до 8 мм. Бронирование, наконец, защищало танк от ружейно-пулеметного огня на всех дальностях. Спонсоны больше скосили снизу, уменьшив их «зарывание» в грунт при крене танка. Один из первых танкистов из бывших моряков
Стволы орудий укоротили с 40 до 23 калибров (т. е, с 2,28 до 1,31 м). Укороченные стволы облегчали выдвижение спонсонов внутрь, не утыкались в землю при крене и не задевали деревья или стены домов. Уменьшение массы и размеров орудия облегчало его наведение в бою и демонтаж при ремонте. При небольших дальностях ведения огня укорочение стволов и уменьшение начальной скорости снаряда до 441 м/с было оправданно. Эффективная дальность — при стрельбе с места, конечно, — не превышала 400 ярдов (около 365 м). Угол наведения орудия по горизонтали составлял 100–110°. В боекомплект орудий входили картечные выстрелы, часто помогавшие «очищать» окопы огнем накоротке. Размещение боекомплекта по-прежнему было источником высокой взрывоопасности. Пулеметы «Льюис» крепились в шаровых установках, на «самках» эти установки монтировались в поворотных цилиндрических щитах. На «самцах» было 4 «Льюиса», из них 2 запасных, на «самках» — 6, из них 1–2 запасных. Питание пулемета «Льюис» — из крепящегося сверху диска на 47 патронов, мог использоваться и увеличенный диск емкостью 96 патронов. Это было определенным преимуществом перед пулеметом «Гочкис» с питанием от жесткой обоймы («полосы») на 14 патронов. Для установки в танк использовалась «авиационная» модификация пулемета с заменой приклада рукояткой под левую руку. Кожух системы воздушного охлаждения, обеспечивавшей «Льюису» возможность ведения интенсивной стрельбы, требовал увеличить амбразуры. Бронировать такие амбразуры было сложно, углы наведения оказались невелики, а работа с пулеметами малоудобной. Однако шаровая установка была лучше, чем прежняя цапфенная, и использовалась на машинах следующих марок для пулеметов «Гочкис», которые специальная комиссия рекомендовала в мае 1917 г. «Гочкис» Mk I* с жесткой полосой (обоймой) на 30 патронов или полужесткой лентой, принятый в июне в качестве танкового, оказался, пожалуй, самой удачной модификацией ручного пулемета «Гочкис».

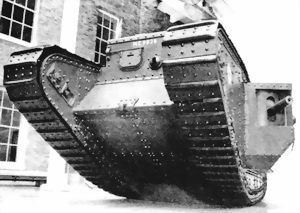

Тяжелый танк Mk IV-«самец». Видны установки пулеметов и орудия.
Модернизировали двигатель. Алюминиевые поршни и двойные карбюраторы позволили повысить мощность до 125 л.с., хотя удельной мощности в 4–5 л.с./т все равно было маловато. Установили регулятор малых оборотов, эжектор выхлопной системы, наконец, ввели глушитель, расположив его на крыше. Система подачи горючего — «Автовак» («Вакуум»). Бачок системы крепили над карбюратором, вакуумный насос работал от двигателя. Бензин выкачивался из баков в бачок за счет разрежения и подавался в карбюратор собственной тяжестью. Важной новинкой стала установка бензобаков вне корпуса на корме, так что их прикрывали выступы ходовой части. Емкость баков составляла 272,5 (максимально 318) л. Выше баков монтировали радиатор.
Опорные катки, ведущее и направляющее колесо, траки гусениц изготавливали теперь из литой стали, легированной никелем. Масса одного трака гусеницы составляла 25,4 кг. Шпоры для лучшего сцепления с грунтом крепили на каждый третий, шестой или девятый трак. Установили грязеочистители. Цепную передачу закрыли от засорения. Уменьшился и «занос» грязи гусеницами во внутренний объем машины.

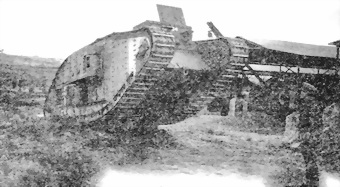

Тяжелый танк Mk IV-«самка» в парке (видимо, после ремонта). Обратите внимание на танк с крановой стрелой на заднем плане.
Схема устройства тяжелого танка Mk IV-«самец»:
1 — ведущее колесо, 2 — опорный каток 3 — цепная передача, 4 — вентилятор, 5 — бортовая передача, 6 — дверь спонсона, 7 — масляный бак, 8–7,7-мм пулемет «Льюис», 9 — двигатель «Даймлер», 10–57 мм орудие «Гочкис» (L/23), 11 — сиденье водителя (механика-водителя), 12 — брус самовытаскивания, 13 — глушитель двигателя, 14 — цилиндрический щит тумбовой установки орудия, 15 — трубопровод системы охлаждения двигателя, 16 — заводная рукоятка, 17 — червячный редуктор, 18 — радиатор, 19 — задняя дверь, 20 — топливный бак
