Танки Второй мировой. Часть II
Шрифт:

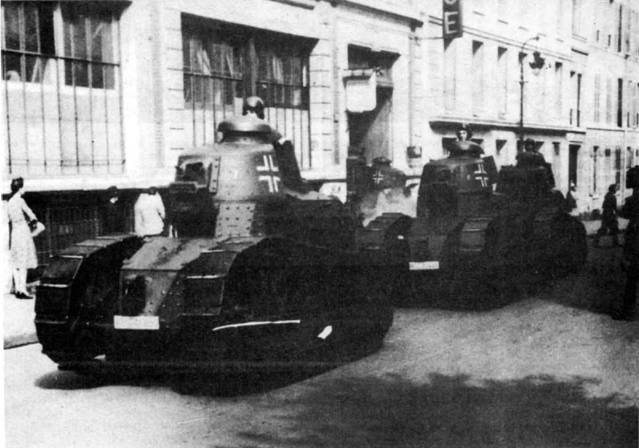

Группа трофейных французских танков FT18 (обозначение в Вермахте – Pz.Kpfw. 18R 730(f) одного из подразделений Люфтваффе

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТАНКА FT18 (char сannon)

БОЕВАЯ МАССА, т: 6,89.

ЭКИПАЖ, чел.: 2.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина – 5000,

ширина – 1740, высота – 2376, клиренс – 435.

БРОНИРОВАНИЕ, мм: лоб корпуса -16, борт и корма – 16, крыша – 8, днище – 6, башня – 22.

ВООРУЖЕНИЕ: 1 пушка Puteaux SA 18 L/21 калибра 37 мм.

БОЕКОМПЛЕКТ: 237 выстрелов.

ДВИГАТЕЛЬ: Renault 18CV. 4-цилиндровый, карбюраторный, рядный, жидкостного охлаждения; мощность 35 л.с. (25,6 кВт) при 1500 об/мин, рабочий объем 4480 см^3 ,

ТРАНСМИССИЯ: коническое сцепление, четырехскоростная коробка передач, бортовые фрикционы; ленточные тормоза.

ХОДОВАЯ ЧАСТЬ: 4 тележки – одна с тремя, остальные с двумя опорными катками малого диаметра, подвешенные к продольной балке на листовых пружинных рессорах, ведущее колесо заднего расположения; ширина гусеничной цепи 343 мм.

СКОРОСТЬ МАКС., км/ч: 7,7.

ЗАПАС ХОДА, км: 35.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. – 20; ширина рва, м – 1,35; высота стенки, м – 0,6; глубина брода; м – 0,7.

СРЕДСТВА СВЯЗИ: отсутствуют.

Chenillette de ravitaillement d'infanterie (танкетка снабжения пехоты) 31R (UE, UE2)

Английские солдаты "осваивают" захваченную у немцев французскую танкетку Renault UE

Единственная выпускавшаяся во Франции танкетка. Классифицировалась как танкетка снабжения пехоты, и соответственно использовалась. Разработана фирмой Renault в 1931 г. на основе концепции британской танкетки Carden-Loyd Mk VI. Производилась фирмами Renault, Berliet, АМХ, Fouga. С 1932 по 1940 г. выпущено 4896 танкеток UE и UE2.

КОНСТРУКЦИЯ И МОДИФИКАЦИИ

Renault UE, UE2 – корпус клепаный. Головы членов экипажа прикрывались литыми бронеколпаками. Вооружение отсутствовало. Варианты UE и UE2 различались незначительными элементами конструкции. Было выпущено 2596 машин UE (4 серии) и 1900 машин UE2.

Renault UE (Chine) – 7,5-мм пулемет Lehel в полностью бронированной четырехгранной рубке, смещенной к правому борту. Выпущено 10 машин.

Во французской армии танкетки Renault UE использовались во всех соединениях пехоты и кавалерии как транспортные машины и артиллерийские тягачи для 25-мм противотанковой пушки SA34. В пехотном полку имелось 9, а в моторизованном 18 танкеток.

Танкетки, захваченные Вермахтом, были вооружены пулеметами и использовались в германских войсках для борьбы с партизанами, охраны аэродромов, а также в качестве машин прокладки линий связи.

Кроме Китая, закупившего 10 машин с пулеметным вооружением, производство Renault UE наладила Румыния.

На Восточном фронте наиболее широко эти танкетки использовались в румынской армии. На 22 июня 1941

г. в ней числилось 178 Renault UE: 126 UE Malaxa собственного производства; 13 Renault UE, купленных во Франции; 39 машин, переданных из трофеев Германии. В румынской армии Renault UE применяли в качестве тягачей 47-мм пушек "Шнейдер", по 12 машин в противотанковой роте. Большинство из них было уничтожено и захвачено советскими войсками.

Танкетка Renault UE в Вермахте

Часть трофейных танкеток Renault UE немцы переоборудовали в САУ с 37-мм противотанковыми пушками

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТАНКЕТКИ RENAULT 31R

БОЕВАЯ МАССА, т: 2,1.

ГРУЗОПОДЪЕМНОСТЬ, т: 0.4.

ЭКИПАЖ, чел.: 2.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина – 2800, ширина – 1740, высота – 1250, клиренс – 260.

БРОНИРОВАНИЕ, мм: лоб – 9, борт – 6, корма – 9.

ДВИГАТЕЛЬ: Renault 85, 4-цилиндровый, карбюраторный, жидкостного охлаждения; мощность 35 Л.С. (25,6 кВт) при 2800 об/мин, рабочий объем 2120 см\

ТРАНСМИССИЯ: главный фрикцион сухого трения, трехскоростная коробка передач.

ХОДОВАЯ ЧАСТЬ: шесть опорных катков на борт, сблокированных попарно в три тележки, подвешенные к продольной балке на полуэллиптических листовых рессорах. два поддерживающих катка, ведущее колесо переднего расположения; ширина трака 170 мм,

СКОРОСТЬ МАКС., км/ч: 30.

ЗАПАС ХОДА, км: 60.

СРЕДСТВА СВЯЗИ: отсутствуют.

Char de bataille (боевой танк) D1

Танк D1 из состава 67-го танкового батальона выдвигается к линии фронта. Июнь 1940 г.

Боевой танк D1 разрабатывался фирмой Renault в рамках программы танкостроения принятой е 1926 г. и представлял собой дальнейшую модернизацию танка Renault IMC27. Башню с вооружением разрабатывала фирма Schneider. В 1931 – 1935 гг. было изготовлено 160 танков.

КОНСТРУКЦИЯ И МОДИФИКАЦИИ

Корпус – клепаный корпус, башня – литая. Вооружение: 47-мм пушка и 7,5мм спаренный пулемет в одноместной башне ST-2. По горизонтали башня разворачивалась с помощью червячной передачи, по вертикали оружие наводилось вручную. Курсовой пулемет установлен в лобовом листе корпуса между водителем и радистом. Радиостанция имела необычную антенну в виде Jl-образной рамы в кормовой части корпуса.

Поставки D1 в вооруженные силы Франции начались в январе 1932 г. и закончились в начале 1935-го. Из этих танков сформировали три батальона (ВСС) по 45 танков.
