Система смазки состояла из маслобака емкостью 20 л.; масляного шестеренчатого насоса; двух фильтров, расположенных на двигателе, и манометра, расположенного справа, в верхнем ряду щитка механика-водителя.
Система охлаждения – жидкостная, принудительная, емкостью около 90 л. Она состояла из 2 радиаторов трубчатого типа; центробежного насоса производительностью 550 л/мин.
В систему зажигания входили: аккумуляторная батарея марки 6СТА УШБ; динамо Сцинтилла или Делько; регулятор напряжения с реле; амперметр-переключатель; два трансформатора- распределителя, выполняющих роль и индукционной

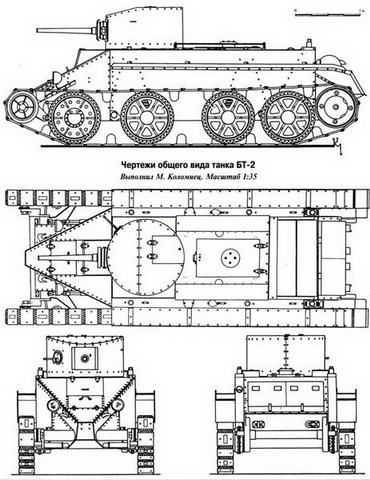

Танк БТ-2 имел комбинированную ходовую частьколесно-гусеничного типа. Он включал в себя 2 стальные многозвенные гусеничные цепи гребневого зацепления, два ведущих колеса, два направляющих колеса и восемь опорных катков большого диаметра, игравшие роль колес при движении по дорогам. Каждая из гусеничных цепей состояла из 23 траков с гребнями и 23 плоских (холостых) траков, соединенных между собой при помощи стальных пальцев, для фиксации которых на концах имелись отверстия под шплинты. Ширина трака составляла 260 мм, длина – 225 мм, вес трака с гребнем – 10 кг, «холостого» – 6 кг. Наружная поверхность траков была плоской, но в местах соединения траков имелись небольшие выступы, игравшие роль шпор. Для лучшей проходимости на наружной поверхности траков можно было закрепить дополнительные шпоры при помощи болтов.
Ведущие колеса БТ-2 диаметром 640 мм – стальные сборные из двух дисков, соединенных пальцами. на осях которых располагались ролики, при помощи которых ведущие катки за гребни траков протаскивали гусеницы.

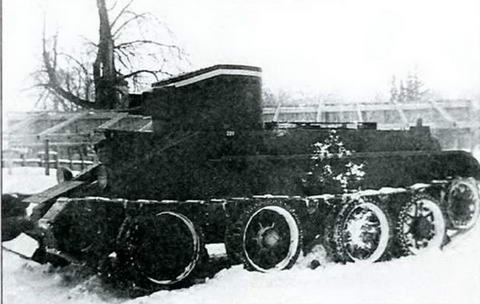

Танк БТ-2 перепрыгивает препятствие, ХВО, 1933 г.
Направляющие колеса, стальные, литые, с резиновыми бандажами имели диаметр 550 мм. Служили для регулирования натяжения гусеничных цепей при помощи кулачкового эксцентрикового механизма.
Опорные катки диаметром 815 мм имели наружную амортизацию в виде резиновых бандажей большой высоты с охлаждающими отверстиями в массиве.
Для движения но дорогам с твердым покрытием гусеничные цени с танка снимались и могли быть закреплены на надгусеничных полках при помощи ремней. После этого на ступицы задних опорных катков устанавливались блокировочные кольца, ставился руль на шток рулевой колонки. Время перехода с одного типа движителя на другой силами экипажа не превышало 40 минут.
Теперь привод от КПП осуществлялся на заднюю пару опорных катков, игравшую роль ведущих колес.
Подвеска танка индивидуальная, пружинная (или, в терминах того времени, «свечная»). Три вертикальные пружины относительно каждого борта корпуса располагались между наружным броневым листом и внутренней стенкой борта корпуса, а одна располагалась горизонтально внутри корпуса в боевом отделении. Вертикальные пружины были связаны через балансиры с задними и средними опорными катками, а горизонтальные – с передними управляемыми катками.
К
Главный фрикцион сухого трения многодискового типа без ферродо располагался на конце вала двигателя вместе с маховиком: на его втулке находился вентилятор.
Коробка перемены передач – трехходовая, четырехскоростная (4 скорости вперед и 1 назад), находилась за главным фрикционом и соединялась с ним с помощью фланца, расположенного на ведущем валу коробки КПП.
Левый и правый бортовые фрикционы располагались в трансмиссионном отделении на концах главного вала КПП. Фрикционы сухого типа со стальными дисками.
Ленточные тормоза состояли из стальных лент, огибавших наружные барабаны бортовых фрикционов. Ширина тормозной ленты – 160 мм, диаметр тормозного барабана – 393 мм, максимальный тормозной момент – 23300 кг/см.
Бортовые редукторы – шестеренчатые, располагались симметрично по обе стороны корпуса в задней части трансмиссионного отделения. Передаточное отношение редукторов – 1:4,5.
Вращение ведущим колесам колесного хода передавалось от полуосей бортовых передач при помощи двух шестеренчатых редукторов. называемых «гитара».
Все электрооборудование танка, выполненное по однопроводной схеме, было фирмы Сцинтилла. Систему электрооборудования составляли источники электрической энергии (аккумуляторная батарея и динамо), а также потребители (2 стартера мощностью по 1,3 л.с. каждый; передние фонари двойного света; задний сигнальный фонарь; гудок вибраторного типа; лампочка освещения щитка механика-водителя; переносная лампочка; две лампочки освещения боевого отделения).
Вспомогательные приборы: центральный переключатель фирмы Сцинтилла, установлен на щитке механика-водителя; две штепсельные розетки; контрольная лампочка центрального переключателя; бронированные провода.
Средств внешней связи танк не имел. Внутренняя связь осуществлялась первоначально лишь с помощью световой сигнализации.
Танк Т-26 с 37-мм пушкой Б-3 (5К) в правой башне, 1933 г.
Еще в 1931 г., когда чаша весов в создании отечественной версии «шеститонника» отчетливо качнулась в сторону двухбашенного «чистильщика окопов», С.А. Гинзбург добился финансирования работ по созданию «танка-истребителя» на шасси В-26, оснащенного одной башней кругового вращения от танка « Т-19 улучшенный», вооруженного 37-мм пушкой большой мощности, спаренной с пулеметом. По его мнению, такая схема «истребителя» имела большие преимущества перед предложенной англичанами (две 37-мм пушки в корпусе и две пулеметные башни) с точки зрения массы, стоимости и маневра вооружения. Однако до 1932 г. работы над этим танком совершенно не велись. Небольшая серия 37-мм пушек Б-3 (5К) была установлена в малой башне Т-26 взамен 37-мм орудия Гочкиса, но широкого распространения этот опыт не получил.
