8.12.2 Другие конфигурируемые значения IGRP

Конфигурировать маршрутизаторы IGRP несложно. Кроме IP-адреса, маски подсети, MTU, полосы пропускания и задержки связи, можно специфицировать:

■ Фактор изменения (variance factor) V. Если M является наименьшей метрикой пути, используется путь с метрикой М×V.

■ Разрешить или запретить хранение (hold down).

■ Можно конфигурировать и таймеры, хотя чаще используют следующие значения по умолчанию:

■ Широковещательная рассылка изменений каждые 90 с.

■ Если в течение 270 с не приходит сообщение об изменениях от соседнего маршрутизатора, то соответствующие

элементы удаляются по тайм-ауту. Если нет альтернативных маршрутов, точка назначения маркируется как недостижимая.

■ Выполняется хранение, во время которого не учитываются новые пути к недостижимой точке назначения (в течение не менее 280 с).

■ Если в течение 540 с (время существования потока обновления — flush time), не приходит сведений об изменениях точки назначения, то удаляется соответствующая строка.

8.12.3 Механизм протокола IGRP

Как и в RIP, маршрутизатор IGRP периодически посылает своим соседям сведения об изменениях. К ним относится полное содержимое текущей таблицы маршрутизации со всеми метриками.

Промежуток хранения предотвращает воссоздание разорванного маршрута по сведениям из устаревших сообщений. Ни один новый маршрут к точке назначения не учитывается, пока не завершится период его хранения (хотя можно отключить этот механизм).

Метод расширения горизонтов служит для предотвращения объявления о пути тем маршрутизатором, который расположен ниже по цепочке следования на таком маршруте. Кроме того, IGRP предоставляет собственную версию метода опасного реверса. Если метрика маршрута увеличивается более чем в 1,1 раза, вероятно, будет сформировано зацикливание, и такой маршрут игнорируется.

Триггерные изменения пересылаются только после внесения этих изменений в собственную таблицу маршрутизации (например, при удалении маршрута). Маршрут удаляется в следующих случаях:

■ По тайм-ауту коммуникации с ближайшим соседом — удаляется маршрут к этому соседу

■ Маршрутизатор следующего попадания указывает на недоступность маршрута

■ Метрика увеличивается настолько существенно, что возможно возникновение опасного реверса

8.12.4 Внешняя маршрутизация

Причина популярности IGRP среди провайдеров заключается в возможности управления маршрутизацией между автономными системами. Распространяемые в IGRP изменения включают в себя несколько путей к внешним сетям, из которых можно выбрать один путь для использования по умолчанию.

8.12.5 Возможности EIGRP

Улучшения в EIGRP основаны на тех же метриках и вычислении расстояния, что и обычные свойства этого протокола. Однако расширение свойств существенно улучшает возможности EIGRP за счет поддержки маски подсети и исключения периодических изменений. Пересылаются только реальные изменения, a EIGRP обеспечивает проверку их получения путем анализа обратного сообщения о подтверждении приема. Простые периодические сообщения Hello! (Привет!) позволяют узнать об активности своих ближайших соседей. Еще одним важным усовершенствованием стало применение диффузионного алгоритма для изменений (Diffusing Update Algorithm — DUAL), гарантирующего маршрутизацию без зацикливания.

8.12.6 DUAL в EIGRP

Основная идея DUAL проста и основана на следующем наблюдении:

Если путь постоянно приближает к точке назначения, то он не может сформировать зацикливание.

С другой стороны, если путь зациклен (т.е. образует кольцо), он будет

содержать маршрутизатор, расстояние которого до точки назначения больше, чем у предшествующего маршрутизатора (см. рис. 8.11).

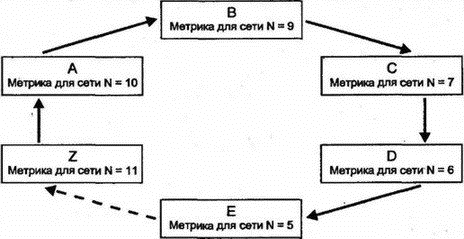

Рис. 8.11. Маршрут с формированием зацикливания

Метод DUAL разработан для поиска таких путей, на которых каждый маршрутизатор при движении к точке назначения стоит ближе каждого своего предшественника. Маршрутизатор E на рис. 8.11 порождает серьезные подозрения, поскольку сведения от ближайшего маршрутизатора, следующего по пути движения (Z), в сообщениях будут иметь большую метрику, чем в собственной таблице E.

8.12.7 Таблицы топологии в DUAL

Для реализации DUAL протокол EIGRP сохраняет информацию, которой не пользуется IGRP. EIGRP хранит информацию о маршрутах для каждого соседнего маршрутизатора, извлекая ее из сообщений об изменениях от этих маршрутизаторов (IGRP игнорирует любую информацию о неоптимальных маршрутах). Эта информация хранится в дополнительной таблице топологии (topology table), содержащей следующие сведения:

Точка назначения	Ближайший сосед	Метрика ближайшего соседа	Собственная текущая метрика

8.12.8 Пригодный преемник в DUAL

Наиболее интересными в таблице топологии являются сведения о пригодном преемнике (feasible successor), которым для маршрутизатора является его ближайший сосед, находящийся в текущий момент ближе к точке назначения, чем он сам.

Когда существует, по крайней мере, один пригодный преемник, то можно достичь точки назначения, и для данного пути текущим является пассивное (passive) состояние DUAL. Однако когда поступившие изменения меняют картину и пригодный преемник теряется, маршрутизатор начинает опрос ближайших соседей, чтобы определить, нельзя ли переключиться на более длинный маршрут и не будет ли при этом сформировано зацикливание.

Рассмотрим этот процесс с более формальной точки зрения:

1. Предположим, что я могу достичь точки, где будет только один пригодный преемник на пути к точке назначения, через маршрутизатор Z.

2. Поступившие от Z изменения увеличат метрику Z. Более того, новое расстояние от Z до точки назначения больше, чем текущее расстояние. Это верный признак формирования зацикливания.

3. Я перехожу в активное (active) состояние и начинаю процесс пересчета маршрута (route recomputation).

4. Во время пересчета я продолжаю маршрутизировать данные через Z.

5. Я посылаю сообщение об изменениях (называемое query — запрос) всем ближайшим соседям, за исключением Z. В сообщении объявляется о моей новой, большей метрике расстояния до точки назначения.

6. Если сосед имеет один или более пригодных маршрутов, он посылает ответ и объявляет собственный верный путь к точке назначения.

7. Сосед, не имеющий пригодного пути, переходит в активное состояние (если только он уже не находится в нем) и посылает запросы своим соседям (может немедленно сообщить о том, что он в активном состоянии и выполняет пересчет).
