Основные технические характеристики
| 1 | Масса, кг | 3 (9П516 — 1,9) |
| 2 | Гарантийный ресурс ПМ, пусков | 750 |
| 3 | Время готовности НРЗ, с | 3,5 |
| 4 | Максимальная дальность опознавания НРЗ, км | 5 ± 0,2 |
| 5 | Минимальная
| 10 |
| 6 | Время опознавания цели, с | 0,3 |
| 7 | Разрешающая способность по азимуту, град. | 20–25 |
| 8 | Разрешающая способность по углу места, град. | 70 |
| 9 | Диапазон рабочих температур, °С | от –50 до +50 |
Состав пускового механизма:
1) корпус;
2) электронный блок;
3) пусковой крючок с контактной группой;
4) вилка разъёма;
5) телефон;
6) кнопка «СЕЛЕКТОР»;
7) ось;
8) стопорное устройство;
9) наземный радиолокационный запросчик 1Л14.

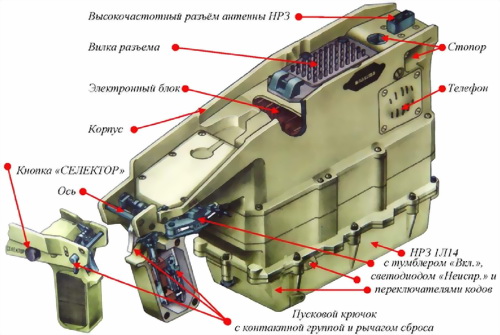

Рис. 63. Устройство пускового механизма
1. В корпусе пускового механизма установлены: электронный блок, пусковой крючок с контактной группой, вилка разъёма, телефон, кнопка «СЕЛЕКТОР», ось, стопорное устройство. К крышке корпуса снизу крепится НРЗ.
2. Электронный блок ПМ предназначен для выполнения следующих функций:
• разгона ротора гироскопа ОГС;
• автоматического арретирования и разарретирования гироскопа;
• обработки и оценки сигналов информации и коррекции, поступающих с ОГС;
• формирования сигналов звуковой и световой информации при наличии цели в поле зрения ОГС;
• подачи напряжений на пусковые устройства.
Электронный блок состоит:
а) из блока разгона и синхронизации;
б) автомата разарретирования и пуска (АРП):
• обнаружителя цели;
• блока сигнала коррекции;
• блока логики;
в) блока реле.
Блок разгона и синхронизации совместно с блоком датчиков трубы и катушками вращения ОГС осуществляет разгон ротора гироскопа до требуемой частоты вращения (100 об/с) и отключение разгонного устройства при достижении этой частоты.
Автомат разарретирования и пуска предназначен для выполнения следующих функций:
• автоматического арретирования и разарретирования ротора гироскопа ОГС;
• формирования звукового и светового сигналов информации при наличии цели в поле зрения ОГС;
• анализа сигнала от цели после разарретирования гироскопа;
• автоматического включения блока реле.
Принцип действия АРП основан на поэтапном анализе четырех параметров сигнала от цели в течение 0,8 с. Длительность каждого этапа равна 0,2 с.
Во время анализа АРП оценивает:
• величину
• превышение сигналом цели сигнала фона более чем в 4 раза;
• угол между оптической осью гироскопа и продольной осью прицела трубы, который не должен превышать 2°(при точном совмещении оси прицела с линией визирования ракета-цель);
• информацию НРЗ, по которой определяется принадлежность цели.
После разгона ротора АРП обеспечивает арретирование гироскопа, при этом его оптическая ось совмещается с осью прицела. При совмещении оси прицела трубы с целью цель будет находиться в поле зрения ОГС, с выхода которой на вход АРП будет поступать сигнал от цели.
АРП может работать как в автоматическом, так и в ручном режимах, переключение которых осуществляется пусковым крючком.
Для работы АРП в автоматическом режиме необходимо за время менее 0,6 с перевести пусковой крючок из исходного положения до упора, при этом происходит разарретирование ротора гироскопа, и при наличии цели в поле зрения ОГС появляются сигналы звуковой и световой информации. В течение 0,8 с после разарретирования ротора гироскопа ОГС осуществляет поэтапный анализ сигнала от цели.
Если в течение 0,8 с сигнал от цели превышает сигнал фона, ОГС отслеживает цель, угловая скорость линии визирования ракета-цель не превышает 12°/с, угол между оптической осью гироскопа и осью прицела меньше 2° (при точном совмещении оси прицела с линией визирования ракета-цель), с НРЗ не поступает информация, что цель «своя», то срабатывает АРП. При этом напряжение подается на блок реле, а с него на электровоспламенитель ПАД, блок взведения и электровоспламенитель стартового двигателя.
Если излучение от цели не превышает сигнала от фона, то ротор гироскопа периодически арретируется, лампа световой информации на трубе мигает. Это свидетельствует о недостаточной величине излучения от цели для слежения ОГС. Режим периодического арретирования ОГС необходим для осуществления перезахвата цели.
Если угловая скорость линии визирования ракета-цель больше 12°/с, АРП задерживает пуск ракеты до тех пор, пока угловая скорость цели не уменьшится до 12°/с. Для обеспечения работы АРП в режиме «РУЧНОЙ» необходимо перевести пусковой крючок из исходного положения в среднее и задержать его в этом положении не менее 0,6 с, а затем перевести в положение до упора.
Блок реле предназначен для подачи напряжений по команде с АРП в пусковые цепи ПАД, стартового двигателя и блока взведения.
3. Пусковой крючок с контактной группой предназначен для замыкания электрических цепей контактной группы. При нажатии он поворачивается вокруг оси, на которой установлена пружина, обеспечивающая возврат крючка в исходное положение.
Пусковой крючок может находиться в одном из трёх положений:
• исходном (АР — арретир);
• среднем (РР — разрешение разарретирования);
• до упора (РП — разрешение пуска).
При переводе пускового крючка из исходного положения в среднее шток под воздействием скоса крючка перемещается в осевом направлении и нажимает на кулачок контактной группы, осуществляющей коммутацию электрических цепей на разрешение разарретирования ротора гироскопа ОГС.
