1.4.1. Унифицированный полевой тренажёр 9Ф635

Унифицированный полевой тренажёр стрелков-зенитчиков комплексов 9К38 (9К310) предназначен для обучения и тренировки одного, двух или трёх стрелков-зенитчиков боевой работе на комплексах 9К38 (9К310) без средств обнаружения и целеуказания при стрельбе с огневых позиций по имитированным и реальным воздушным целям.

Он обеспечивает приобретение навыков в визуальном определении типа цели и параметров её движения (дальности, курса, скорости, высоты полёта, параметра), определении границ зоны пуска, выполнении операций по захвату

цели, её сопровождению и пуску ракеты (с введением углов упреждения для «Стрела-3», «Игла-1»).

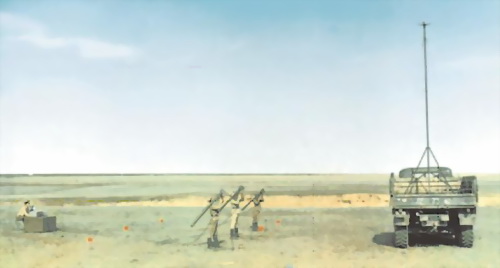

Рис. 70. Тренировка стрелков-зенитчиков на УПТ 9Ф635

Аппаратура тренажёра обеспечивает:

• имитацию прямолинейного равномерного движения различных типов воздушных целей с дискретными характеристиками скорости, параметра и высоты движения цели;

• тренировку стрелков-зенитчиков в выполнении операций захвата и сопровождения цели и пуска ракеты, как на встречных, так и на догонных курсах;

• контроль выбранного стрелками-зенитчиками вида стрельбы (ручной или автоматический);

• одновременный контроль работы трёх стрелков-зенитчиков с регистрацией одной из трёх временных характеристик: захват цели, разарретирование ГСН или пуск ракеты;

• расширенный контроль работы одного стрелка-зенитчика с регистрацией временных характеристик;

• фиксацию трёх потерь цели в режиме «захвата» и одной потери в режиме «разарретировано»;

• возможность оценки действий стрелка-зенитчика непосредственно после пуска ракеты;

• имитацию внешнего вида четырех типов самолетов (F— 4C, F-16, А-10А, F-111A) и одного вертолета типа «Ирокез»;

• точность контроля временных характеристик не хуже 2 % за время контроля 30 с;

• автоматический ввод в пункт контроля сигналов, соответствующих моментам прохождения имитатора цели относительно каждой огневой позиции.

Таблица 15

Основные технические характеристики

1	Режим работы УПТ	Не более 5 пусков с перерывами между ними не более 2 мин, затем перерыв 1 ч
2	Время непрерывной работы	8 ч в сутки с 30-минутным перерывом после 4 ч работы
3	Средняя наработка на отказ, ч	100
4	Диапазон рабочих температур, °С	от –30 до +50

Состав тренажёра:

1) пульт инструктора;

2) блок питания с заземлённой средней точкой;

3) изделие учебно-тренировочное в трубе 9Ф727 с пусковым механизмом 9Ф728;

4) агрегат электропитания АБ-1-О/230;

5) имитатор цели в составе:

• автомобиль или тележка с устройством движения мишени;

• мачта изменяемой высоты, устанавливаемая в кузове автомобиля или тележки;

• модели воздушных целей, выполненные в масштабах 1:25

или 1:50;

• источник теплового излучения;

6) датчик параметра:

• автомобильный;

• железнодорожный;

7) электромегафон;

8) планшет с зонами пуска для типовых моделей цели;

9) комплект электрических кабелей, принадлежностей и ЗИП.

Тренажёр может быть развёрнут в двух вариантах:

1) на подвижном (автомобильном), с установкой имитатора цели в кузове автомобиля ГАЗ-66 или ЗИЛ-131;

2) стационарном (железнодорожном), с установкой имитатора цели на тележку ДПМ-66М установки движения мишени УДМ-66М.

1. Пульт инструктора представляет собой электронный блок, обеспечивающий управление:

• временем включения и мощностью источника теплового излучения имитатора цели;

• движением тележки влево, вправо, стоп;

• качанием рамы имитатора БМП;

• ручным введением режимов разарретирования, пуском, параметром;

• переключением табло в режим «кода» или «время»;

• фиксирование временных характеристик работы стрелков.

< image l:href="#"/>

Рис. 71. Пульт инструктора

2. Блок питания представляет собой электронный блок, обеспечивающий включение пульта инструктора и сигнализацию о выдаче питания, а также контроль выдаваемого напряжения +5ВII, +5ВI, +12В, –20В, +20В, –12В.

3. Изделие учебно-тренировочное в пусковой трубе 9Ф727 предназначено для обучения стрелков-зенитчиков практической работе с ракетой, включая операции подготовки к пуску, прицеливание и пуск (без реального пуска ракеты), отработки у них навыков выполнения приёмов основных предпусковых работ с боевыми ракетами.

Учебно-тренировочная ракета обеспечивает имитацию звукового и светового воздействия боевых ракет на стрелка-зенитчика до схода ракеты.

Ракета 9Ф727.01.000, уложенная в пусковую трубу 9Ф727.02.000 с пристыкованным макетом НИП 9Б238 МАКЕТ, представляет собой имитатор штатного изделия. Габаритно-весовые данные учебно-тренировочного изделия в рабочем состоянии полностью соответствуют данным боевой ракеты, а все механизмы и узлы, непосредственно используемые в тренировке оператора, имитируют соответствующие основные механизмы и узлы боевой ракеты по внешнему виду, величине и характеру прикладываемых усилий.

Рис. 72. Блок питания

Рис. 73. Учебно-тренировочные комплексы

Основные характеристики ракеты 9Ф727:

• ресурс работы — 80 часов или 3000 циклов;

• диапазон рабочих температур: от –30 до +50 °C;

• рабочий диапазон длин волн: от 1,8 до 2,2 мкм;

• транспортирование автотранспортом: до 5000 км.
