• колодка № 2 для зарядки батареи аккумуляторов от зарядного устройства типа ЗУ-3;
• колодка № 3 для подключения приёмопередатчика к внешнему источнику питания;
• измерительный кабель для подключения нагрузки или генератора к антенному гнезду приёмопередатчика.
Действующий комплект радиостанции и одиночный комплект ЗИП позволяют комплектовать три варианта крепления радиостанции: на груди, на спине и на бедре:
• первый и второй варианты крепления обеспечиваются действующим комплектом, состоящим из приёмопередатчика, батареи, антенны штыревой,
• третий вариант комплектуется из частей действующего и одиночного комплектов: приёмопередатчика, батареи, антенны штыревой или в ремне, гарнитуры микротелефонной, ремня крепления приёмопередатчика и сумки для укладки радиостанции.
Во всех трёх вариантах при работе в зимнее время имеется возможность защитить батарею от замерзания, спрятав её под одежду. В этом случае используется колодка № 1 из состава одиночного комплекта ЗИП.

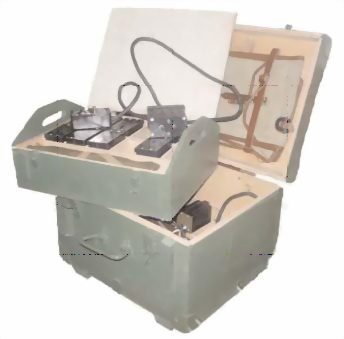

Рис. 67. Комплект ЗИП
Рис. 68. Варианты крепления Р-157
Общее устройство радиостанции Р-157
Радиостанция состоит из следующих функциональных узлов: приёмопередатчика (приёмника, передатчика и синтезатора), микротелефонной гарнитуры, батареи и антенны.
Приёмник предназначен для усиления, преобразования и детектирования частотно-модулированного сигнала, принятого антенной.
Передатчик предназначен для формирования высокочастотного частотно-модулированного сигнала.
Синтезатор предназначен для формирования высокостабильных колебаний с шагом сетки частот 100 кГц в заданном диапазоне частот и является гетеродином для приемника и передатчика.

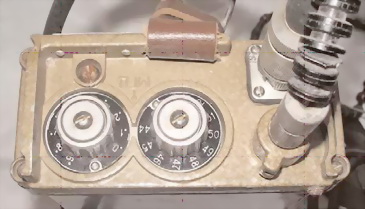

Рис. 69. Передняя панель Р-157
Приёмопередатчик является основной частью комплекта радиостанции. На его передней панели находятся:
• антенное гнездо;
• разъём для подключения микротелефонной гарнитуры;
• отверстие с заглушкой для проверки приёмопередатчика на герметичность;
• две ручки с лимбами для установки рабочей частоты приёмопередатчика: левая — для установки мегагерц, правая — для установки сотен килогерц. Мегагерцы переключаются с 44 до 53 дискретно через 1 МГц, сотни килогерц — от 0 до 9 дискретно через 100 кГц.
На корпусе имеются пазы для ремней и выступы для защиты органов управления от повреждения при случайном падении приёмопередатчика.
Корпус приёмопередатчика изготовлен из ударопрочной пластмассы и имеет два отсека: герметичный — для установки шасси с платами и негерметичный — для установки батареи.
Батарейный отсек расположен снизу корпуса и отделён герметичной перегородкой, на которой установлены пружинящие контакты для подачи напряжения питания и замок для закрепления батареи.
В состав микротелефонной гарнитуры входят: щекофон с эластичной лентой, манипулятор, кабель с разъёмом для подключения манипулятора к приёмопередатчику и кабель, соединяющий щекофон с манипулятором. Манипулятор осуществляет переключение вида работ, включение генератора тонального вызова, включение подавителя шумов, имеет индикатор разряда аккумуляторной батареи.
Батарея предназначена для обеспечения приёмопередатчика электроэнергией. В комплекте радиостанции имеется кассета 9-А316-КВАНТ-12,6В. Эта кассета ничем не отличается от кассеты аккумуляторной батареи. В неё при необходимости могут быть вставлены 9 элементов А-316, которые служат резервным источником питания.
В состав радиостанции входят две антенны: в ремне и штыревая.
Антенна в ремне — гибкая малогабаритная антенна с замедлением волны. Представляет собой гибкий медный провод, уложенный зигзагообразно в ремне. Вывод антенны выполнен гибким проводом, который в нерабочем положении закрепляется застежкой.
По электрическим характеристикам приближается к вертикальному четвертьволновому штырю: имеет приблизительно такую же диаграмму направленности и коэффициент бегущей волны, но несколько пониженное входное сопротивление и действующую высоту.
Штыревая антенна — четвертьволновая штыревая гибкая антенна конструкции Куликова.
Общий принцип работы на средствах связи
Командир отделения или стрелок-зенитчик занимает позицию вблизи места, указанного командиром с учётом условий, обеспечивающих наилучшую передачу и приём радиосигнала, разворачивает радиостанцию, производит установку частоты и проверку работоспособности.
При управлении подразделением командир отделения осуществляет постановку огневых задач стрелкам-зенитчикам, контроль их выполнения и доклады командиру взвода. Стрелки-зенитчики, получив огневую задачу или команду управления, её выполняют или, при необходимости, подают установленный сигнал.
Сформированный передатчиком частотно-модулированный сигнал после преобразования, усиления и фильтрации поступает в антенну. Антенна преобразует токи высокой частоты в электромагнитное излучение. Принятый радиосигнал преобразуется в голосовой и выдаётся на телефон.
В качестве средства связи в зенитном отделении, кроме того, может использоваться переносная радиостанция ранцевого типа Р-159, а также штатные радиостанции Р-123, Р-173 и др., находящиеся на подвижных средствах.
