Буксировали их тягачи. Проходимость этой сцепки на поле боя и по бездорожью оставляла желать лучшего. Более того, угол горизонтальной наводки пушек был мал. Когда танк противника атаковал с фланга, довернуть ствол в его направлении у системы с раздвижными станинами было практически невозможно. Расчет с орудием представлял для вражеского танка легкую добычу.
Решение напрашивалось само собой: установить пушку на самоходную базу. А и тех и других, в том числе трофейных, хватало. Хотя подобные противотанковые СУ с легким броневым прикрытием спереди и с боков рассматривались как временная мера (до тех пор, пока промышленность наладит массовое производство специальных истребителей танков), в боевом строю они оставались до конца войны.
• Первой в этом ряду
Технологический процесс выглядел примерно так. С корпуса снималась башня и крыша подбашенной коробки. Затем на ней монтировался броневой щит, сваренный из нескольких (лобового и боковых) листов и прикрывавший установленную на тумбе пушку. Она наводилась в горизонтальном секторе по 17,5° вправо и влево при угле снижения 8° и возвышения 12°. Двигатель, трансмиссия, ходовая часть полностью сохранились от базовой конструкции. Коробка перемены передач имела пять скоростей вперед и одну назад.
Противотанковая СУ Pz Jag I
Противотанковая СУ Pz Jag II
Противотанковая СУ «Warder II»

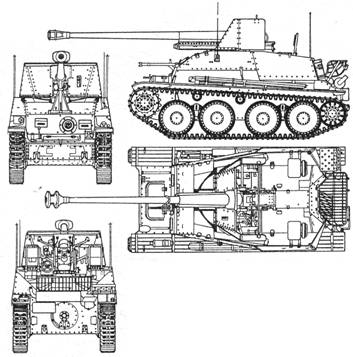

Противотанковая САУ 7,62 cm Рак 36(t)> «Мардер III»
Противотанковая СУ Panzerjager 38(f) mil 7,5 cm Рак 40/3 Ausf М «Мардер III»
Противотанковая СУ 7,5 cm Рак 40/3 Auf Pz Kpfw 38(f) Ausf H
Противотанковая САУ 8,8 cm Рак 43/1 (L/71) auf Fgsf Pz lll/IV
Противотанковая САУ 7,62 cm Рак 36(t) "Мардер III"
Противотанковая

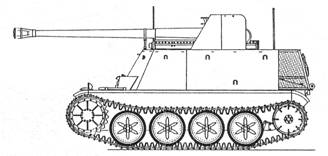

Импровизированная противотанковая СУ 7.62 cm РаК36(r) auf Pz Jag Sf Zgkw 51
Эти машины приняли участие во французской кампании. И первые же бои под Аррасом показали, что их вооружение практически бессильно против французских «Рено» и «Гочкиссов», а также английских «Матильд». Вполне успешно они воевали в Северной Африке с английскими «Крусейдерами» и MkVI, чем и реабилитировали себя. Перед нападением на СССР в боевом строю числилось 171 Pz Jag I. Некоторая их часть использовалась и на советско-германском фронте. С лета 1943 года о них нив служебных, ни в исторических материалах уже не упоминалось.
• С апреля 1942 года в части стали поступать более мощные противотанковые СУ. До июня 1943 года заводы фирм Алькетт и Вегманн успели переделать после капитального ремонта шасси 201 легкого танка Pz Kpfw II в Panzerjager II – 7.62cm PaK36(r) auf Fgst Pz Kpfw II Ausf D1 und D2 (Sd Kfz 132). На нем в отсеке, обрамляемом поднятыми стенками подбашенной коробки и дополнительным передним щитком, монтировалась трофейная 76,2-мм советская пушка образца 1936 года с горизонтальным углом наводки 50°. Такие установки на советском фронте воевали в течение двух лет, пока их не заменили на другие, более совершенные машины аналогичного типа.
• Самыми многочисленными представителями этого типа бронированных машин были противотанковые СУ семейства «Мардер». В 1942 году успешно прошли испытания 7.5-см противотанковой пушки на базе Pz Kpfw II. К тому времени выпуск этого танка, как устаревшего. решили сократить и перейти на производство необходимых во фронтовых частях мобильных противотанковых средств. Так появилась установка Pz Jag «Murder II» – 7.5cm PaK40/2 auf Fgst Pz Kpfw II Ausf F (Sf) (Sd Kfz 131).
Доводкой шасси занималась фирма MAN. Неизбежное увеличение массы и сильная отдача при выстреле компенсировались установкой на первый, второй и последний балансиры спиральных пружинных амортизаторов. Снятая с полевого лафета и слегка модифицированная пушка монтировалась посередине корпуса и наводилась по горизонтали на угол 32° влево и 25° вправо. Она, а также наводчик и заряжающий защищались от пуль и осколков трехстенной броневой рубкой без крыши. Боекомплект размещался над моторным отделением: 24 снаряда в левом,6 в правом и 7 в центральном ящиках-укладках.
Двигатель остался в корме, а коробка переключения передач впереди. Машина оснащалась радиостанцией и танковым переговорным устройством на три абонента. В бою наводчик выполнял функции командира, а водитель – радиста. С 1943 года в экипаже добавился еще один человек, изменилась боеукладка, антенна смещалась влево, и главное – появился пулемет.
За год (с июня 1942-го по июнь 1943- го) фирмы FAMO, MAN и Даймлер-Бенц построили 576 (а позже перестроили еще 75) СУ «Мардер II» . Эти машины оказались наиболее удачной легкой противотанковой СУ. По компоновке и боевым характеристикам они мало отличались от советских СУ-76 (САУ огневой поддержки пехоты), но превосходили по эффективности вооружения. Pz Jag «Marder II» до конца войны состояли в штатах истребительно-противотанковых дивизионов танковых и моторизованных дивизий.
• Противотанковые СУ «Мардер III» известны в трех версиях, определяемых пушечным вооружением. В 1942 году постепенно сворачивалось производство устаревшего легкого танка Pz Kpfw 38(t), и на его базе с апреля по октябрь было выпущено 344 (и еще 19 перестроено в 1943 г.) Panzerjager 38(t) fur 7.62cm PaK36(r) (Sd Kfz 139). Из-за установки трофейной советской 76,2-мм пушки машина казалась громоздкой. А увеличение боевой массы пришлось компенсировать форсированием двигателя до 150 л.с. Эти СУ помимо советско-германского фронта воевали и в Северной Африке.
