Полетный вес вертолёта составляет 2600 кг, дальность полёта до 600 км, вооружение – две торпеды, для поиска ПЛ используется магнитометр.
Из приведенных данных можно заключить, что лёгкие противолодочные вертолёты первоначально создавались как носители средств поражения, которые они должны применять по целеуказанию корабельных гидроакустических средств, а в отдельных случаях с предварительным уточнением места цели с помощью магнитометров. И только с начала 60-х годов, когда вертолёты снабдили турбовальными двигателями, увеличился их полётный вес и были созданы более-менее надёжные опускаемые гидроакустические станции с удовлетворительными весовыми
Противолодочные вертолёты среднего класса
Противолодочные вертолёты среднего класса отличаются существенным разнообразием и соответственно более высокими возможностями решения задач. К этому классу принадлежат английские вертолёты «Уэссекс» HAS Mk.1, разработанные на базе американского вертолёта Сикорекий SH-34, «Линкс 3», АВ 212 ASW, «Супер Пума», «Си Кинг», вертолёты SH-2F и SH-60B системы «Лэмпс», Ка-25ПЛ.
«Линкс»

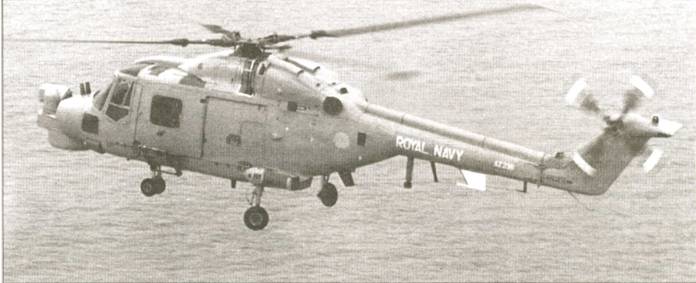

Вертолёт «Линкс» английской фирмы Уэстленд и французской Аэроспасьяль принят на вооружение ВМС Англии в первой половине 1977 г., в следующем году начались поставки вертолётов во Францию. Имеет ряд модификаций. Первые морские машины имели обозначение «Линкс» HAS Mk.2. В марте 1982 г. начат выпуск новой модификации «Линкс» HAS Mk.3 с более мощными, по сравнению с первыми вариантами, двигателями фирмы Роллс-Ройс GEM-41-1 по 1120 л.с. каждый. Втулка несущего винта выполнена из титановых сплавов, передние кромки лопастей – из нержавеющей стали, а задние – из композиционных материалов, усилена трансмиссия, установлен рулевой винт от вертолёта Уэстленд W.30. Лопасти несущего винта и хвостовая балка складываются.
Специальное устройство обеспечивает возможность перевода лопастей несущего винта на отрицательные углы атаки после касания шасси вертолёта посадочной площадки с последующей автоматической фиксацией гидравлическим гаком за решётку. Шасси вертолёта трехопорное. Средств поиска на этом вертолёте нет, предусмотрена лишь подвеска двух торпед Мк.44 или Мк.46. Средства связи вертолёта позволяли получать данные о подводной обстановке от вертолётов «Си Кинг» или от кораблей. С 1988 г. вертолёты снабжаются датчиками с системами управления бортовым электронным оборудованием, обеспечивающими централизованное управление всеми подсистемами вертолёта

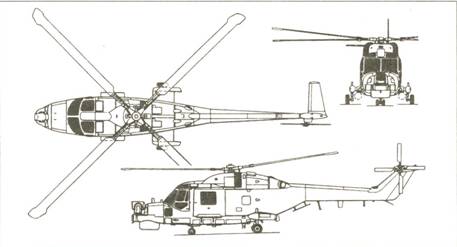

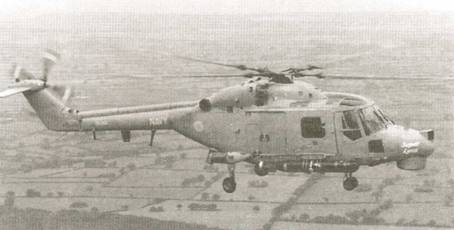

Вертолёт "Супер Линкс" с подвешенной противолодочной торпедой (вверху) Схема вертолёта "Супер Линкс" (выше)
Подготовлен экспортный вариант вертолёта «Супер Линкс», в состав противолодочного вооружения которого входят: ОГАС AN/ASQ-18, магнитометр AN/ASQ-81 (AN/ASQ-504).
Нормальный полётный вес вертолётов последних модификации достигал 5900 кг. С одной торпедой и ОГАС поиск ПЛ может осуществляться в течение 2 ч 25 мин на удалении до 50 км от корабля. В ударном варианте (две торпеды) радиус действия достигает 300 км.

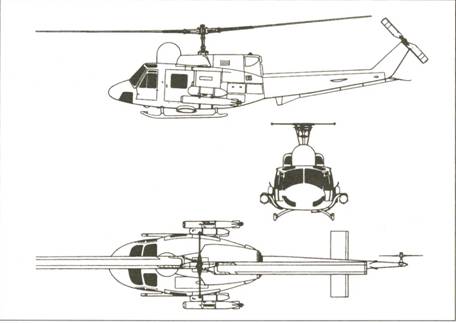

Схема
АВ 212 ASW
Итальянский вертолёт АВ 212 ASW фирмы Агуста-Белл имеет силовую установку из двух турбовальных двигателей мощностью по 1875 л.с. каждый. В состав оборудования входят автопилот, обеспечивающий автоматическое зависание вертолёта при поиске с применением ОГАС и последующий разгон с переходом в горизонтальный полёт, доплеровская навигационная РЛС AN/APN-208, обзорная РЛС серии APS, навигационная ЭВМ и другая современная аппаратура.
Противолодочное оборудование вертолёта представлено низкочастотной ОГАС AN/AQS-13B фирмы Бендикс, кабель-трос которой обеспечивает заглубление прием- но-излучающего устройства на 137 м. Автоматическое зависание вертолёта с последующей стабилизацией его на висении обеспечивается автоматически с помощью доплеровской навигационной РЛС AN/APN-208, станции AN/APN-91 навигационной системы «Такан», навигационной ЭВМ, радиовысотомера и аппаратуры указания положения кабель-троса ОГАС, сигналы которых поступают на автопилот.
При взлётном весе 5100 кг и запасе топлива 1000 кг дальность полёта вертолёта с двумя подвешенными торпедами Мк.46 достигает 600 км. Вертолёт поступил на вооружение в 1978 г. и в небольших количествах поставлялся в другие страны

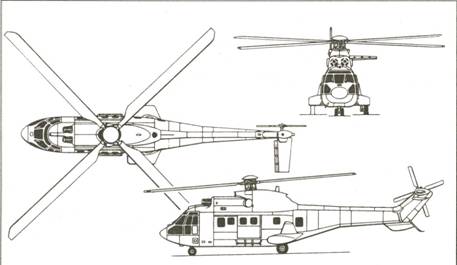

Схема вертолёта AS 332 "Супер Пума"
AS 332 «Супер Пума»
Вертолёт AS 332 «Супер Пума» фирмы Аэроспасьяль впервые был представлен на выставке морского вооружения и оборудования в Ле-Бурже в 1982 г. Вертолёт для ВМС представлен в двух вариантах, различающихся составом оборудования для базирования на кораблях водоизмещением ок. 2 тыс. т. и на берегу.
Вертолет разработан на базе предшественника SA 330 «Пума» и имеет ряд усовершенствований: более мощные турбо- вальные двигатели «Макила 1А» фирмы Турбомека; повышено резервирование систем и живучесть; усовершенствована трансмиссия, в конструкции использованы композиционные материалы.
Стойки шасси вертолёта могут регулироваться по высоте, имеется система полуавтоматического складывания лопастей несущего винта и хвостовой балки.
Вертолёт оснащен системой автоматического управления, в состав которой входят подсистемы- навигации, автоматического выдерживания режима висения и разгона для перехода в горизонтальный полёт, доплеровская система CINA фирмы ESD, навигационная система «Надир» фирмы Крузе.
Противолодочное оборудование вертолёта включает ОГАС HS.12 фирмы Алька- тель, сбрасываемые буи и бортовую аппаратуру для приема и анализа их сигналов. В противолодочном варианте с экипажем из четырех человек (два летчика, оператор-тактик, оператор ОГАС) и двумя подвешенными торпедами Мк.46 с запасом топлива 2000 кг тактический радиус вертолёта достигает 185 км с продолжительностью полёта 2,5 ч, из которых более часа затрачивается на висение.
Одна из особенностей вертолёта – возможность переоборудования в короткое время в поисково-спасательный или противокорабельный варианты.
