Необычна силовая установка из трёх турбовальных двигателей фирмы Турбомека «Тюрмо 111С6» взлётной мощностью по 1580 л.с. с приводом на одну трансмиссию. Несущий винт- шестилопастный диаметром 18,9 м, цельнометаллические лопасти складывающиеся. Рулевой винт пяти- лопастный диаметром 1,6 м. Хвостовая балка вместе с рулевым винтом с помощью гидропривода отклоняется в сторону и прижимается к фюзеляжу.
Оборудование вертолёта включает автопилот, РЛС, ОГАС AN/AQS-13, навигационные системы, обеспечивающие решение задач в сложных метеорологических условиях и ночью. Французской фирмой SIN- TRA-Алькатель разработана ОГАС активно- пассивного типа DUAV-4, подобная английской ОГАС типа 195 фирмы Плесси. Для поиска ПЛ могут применяться радиогидроакустические
В качестве средств поражения применяются торпеды L4.
При полётном весе 13 000 кг с запасом топлива 3000 кг дальность полёта вертолёта на крейсерской скорости 240 км/ч достигает 1000 км.
Нкр 4 («Вертол-107»)
На вооружении шведских ВМС состояло несколько противолодочных вертолётов Нкр-4 («Вертол-107») американского производства, предназначенных для противолодочной обороны побережья Швеции. Это вертолёты с продольным расположением двух несущих винтов. В качестве силовой установки используются два газотурбинных двигателя фирмы Дженерал Электрик Т58- GE-16 мощностью 1870 л.с.
В состав противолодочного оборудования входят ОГАС DUAV-4 фирмы Алькатель и шведская комбинированная система управления РЕАВ 0ТС302, в состав которой входит РЛС 9НС1200. В качестве средств поражения применяются четыре малогабаритные торпеды типа 42.

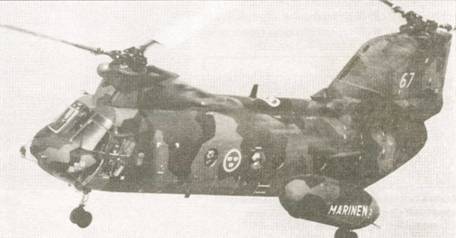

Шведский вертолёт Нкр 4 ASW
Экипаж вертолёта состоит ив двух лётчиков, наблюдателя (выполняет функции координатора и оператора РЛС) и борттехника (управляет лебедкой ОГАС и антенной РЛС при ручном управлении).
Дальность полёта вертолёта с начальным полётным весом 10600 кг составляла 1100 км.
ЕН-101
С 1980 г. английская фирма Уэстленд и итальянская Агуста заключили соглашение о совместной разработке многоцелевого вертолёта ЕН-101 для замены вертолётов «Си Кинг». Противолодочный вариант вертолёта «Мерлин» или «Гриффон» (соответственно для ВМС Великобритании и Италии) может базироваться на кораблях водоизмещением более 3,8 тыс. т.
По аэродинамической схеме ЕН-101 -одновинтовой вертолёт с рулевым винтом. Несущий винт пятилопастный, рулевой с четырьмя лопастями. Лопасти и хвостовая балка складывающиеся. Шасси убирающееся трехопорное. В конструкции широко применены композиционные материалы. Кабина оснащена современным оборудованием. Противолодочный вариант имеет расширенную грузовую кабину.
Силовая установка вертолёта из трех двигателей различных фирм: RTM322 мощностью 2100 л. с. фирмы Ролле- Ройс и Турбомека на вертолётах английских ВМС, T700-G7-T6A мощностью 1730 л. с. – на итальянских. На взлёте и при наборе высоты используются три двигателя, в маршевом полёте – два двигателя.
Предполагается, что достаточная мощность двигателей в сочетании с их высокой топливной экономичностью обеспечивают дальность полёта 1100 км с нагрузкой 800 кг.
В состав противолодочного оборудования британского варианта вертолёта входит ОГАС фирмы Плесси, установка для транспортировки и применения буев, а также процессор для обработки акустических сигналов AQS-903 (LAPADS), на итальянском вертолёте устанавливается низкочастотная ОГАС HELRAS (Helicopter Long-Range Active Sonar) фирмы Бендикс. Различны также и РЛС. В качестве средств поражения подвешиваются две торпеды Мк.46. Максимальный полётный вес вертолёта -14600 кг, крейсерская скорость – 250 км/ч, дальность полёта – 1200 км.
Вертолёт

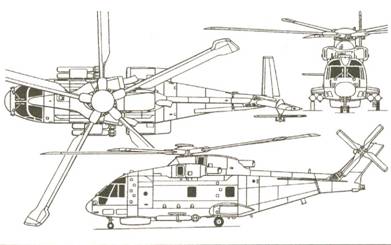

Схема противолодочного вертолёта ЕН-101

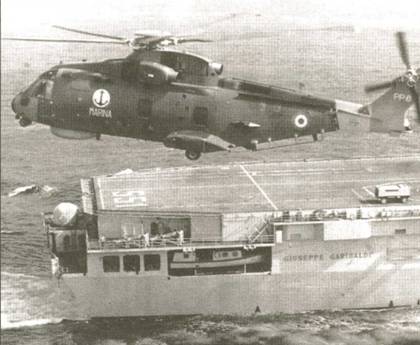

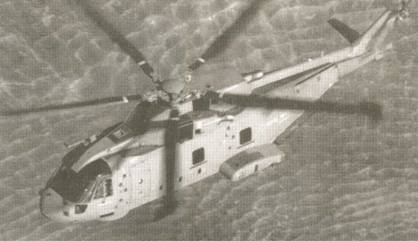

ЕН-101 ВМС Италии над палубой крейсера "Джузеппе Гарибальди"

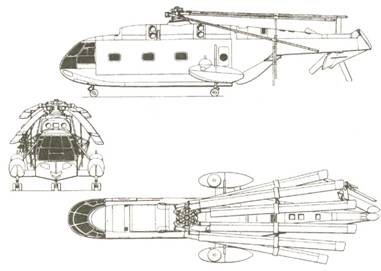

Схема складывания хвостовой балки и лопастей несущего винта ЕН-101 при размещении на корабле
Особенности посадки вертолета на палубу корабля

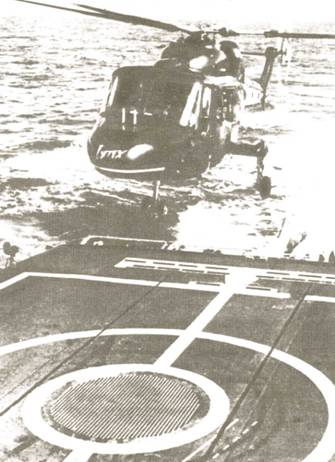

Посадка вертолёта "Си Линкс" на решетку, встроенную в палубу корабля
На конструкцию и архитектуру корабля существенное влияние оказывают два элемента. Это ангар и взлётно-посадочная палуба (площадка), на которые приходится 20-30% общей длины корабля. Для расширения секторов захода посадочные площадки, за редким исключением, располагаются в кормовой части корабля, примыкая к ангару (за исключением кораблей с групповым базированием вертолётов, имеющих подпалубный ангар).
Возможность применения корабельных вертолётов существенно зависит от гидрометеоусловий и времени суток. Полёты вертолётов могли выполняться при состоянии моря до 3 баллов, при которых бортовая качка не превышала 8 град., а килевая, учитывая, что площадки для них располагались преимущественно в кормовой части, и того меньше. Применительно к практике полётов важное значение имеет ещё один параметр. Оказалось, что лётчики не всегда имеют возможность абсолютно точно произвести посадку, причём, по некоторым данным, разброс точек касания опор шасси укладывается в круг диаметром 2-3 м. Это усложняет швартовку вертолёта на посадочной площадке и последующую транспортировку его в ангар.
Представителям авиации ВМФ неоднократно приходилось выслушивать справедливые замечания флотских офицеров об ограничениях в использовании вертолётов. И в доказательство этого приводились примеры, когда «маленькие» вертолёты ВМС НАТО производили взлёты и посадки на корабли в условиях, недостижимых для Ка-25. Конечно, имелись единичные случаи, когда названный выше вертолёт использовался в совершенно экстремальных условиях, как это было, например, при спасении экипажа ПЛ К-19 в Атлантическом океане 8 марта 1972 г. лётчиками авиации СФ майором Крайновым и старшим лейтенантом Молодкиным. Действуя с большого противолодочного корабля «Вице-адмирал Дрозд», лётчики произвели 20 полётов на ПЛ, эвакуировав 12 раненых и доставив четыре тонны различного имущества.
Высочайшую выучку продемонстрировали и экипажи вертолётов, действовавшие с противолодочного крейсера «Ленинград» – подполковник Е. Н. Галанин, В. В. Савчук,- В. Н. Соловьёв и другие. Это были достойные представители своей профессии и мужественные люди. Недаром многие из них получили государственные награды. Но, очевидно, каждый полёт и посадку производить с риском сломать шею вряд ли представляется разумным.
Стопорное устройство вертолётов "Линкс":
