Канал ствола новых «Брэн» стали хромировать. Это не только уменьшало износ ствола, но и позволило отказаться от его частой замены, и делать пулемет с постоянным стволом. Газовый регулятор имеет четыре положения, открывающие отверстия разного диаметра. Придав импульс движения газовому поршню, газы выходят наружу через отверстия в стенках газовой камеры. Сравнительно невысокий темп стрельбы и несильная ощущаемая стрелком отдача определяют удобство управления пулеметом.
L4 «Брэн» имеет несколько модификаций:
• L4A2 – на базе пулемета «Брэн» Мк 3 калибра .303. В комплекте два сменных стальных ствола. Легкие сошки. На вооружении в СВ и ВМС. Устарел.
• L4A3: на базе пулемета «Брэн» Мк 2 калибра .303. Один хромированный ствол. Устарел.
• L4A4: на базе пулемета «Брэн» Мк 3 калибра .303.
• L4A5: на базе пулемета «Брэн» Мк 2 калибра .303. Два сменных стальных ствола. На вооружении ВМС.
Замена ствола занимает несколько секунд. Надо поднять замыкатель ствола и потянуть ствол за рукоятку переноски вперед. При стрельбе с темпом 120 выстрелов в минуту необходимо менять ствол каждые 2,5 минуты.
В отличии от старого «Брэн» времен Второй мировой войны, не предусматривалось ставить L4A4 на треножный станок, однако он может устанавливаться на верхних люках САУ и других бронемашин. В зенитном варианте пулемёт снабжается специальным ракурсным прицелом.
Хотя L4A2 и А4 официально изымаются с вооружения британской армии, они, видимо, еще продолжат активную службу в качестве вспомогательного оружия зенитной и ближней наземной обороны в частях британских ВВС, в инженерных войсках, Королевской артиллерии и частях территориальной обороны. Кроме того, ветеран «Брэн» остается на вооружении в ряде стран Британского содружества.
Патрон 7,62x51 НАТО
Масса пулемета без патронов, кг 9,53
Масса магазина, кг
неснаряженного 0,45
снаряженного на 30 патронов 1,18
Масса ствола, кг 2,27
Длина пулемета, мм 1133
Длина ствола, мм 536
Начальная скорость пули, м/с 823
Прицельная дальность, м 1200
Темп стрельбы, выстр./мин 500-1200
Боевая скорострельность, выстр./мин 120
Емкость магазина, патронов 30
Включить предохранитель. Защелка магазина расположена позади его гнезда. Нажать защелку и отсоединить магазин. Выключить предохранитель, отвести назад рукоятку взведения, осмотреть патронник и направляющий паз через окно гнезда магазина. Удерживая рукоятку взведения, нажать спусковой крючок, вернуть рукоятку взведения в переднее положение. Закрыть окно магазина, сдвинув его крышку назад, закрыть окно ствольной коробки для выброса стреляных гильз (снизу пулемета), сдвинув его крышку назад.
Ручной пулемет L86A1 с прицелом SUSAT
Ствольная коробка ручного пулемета L86A1
Ручной пулемет L86A1
В середине 1980-х годов на вооружение армии Великобритании после долгих экспериментов было принято новое 5,56-мм семейство автоматического оружия SA80 компоновочной схемы «буллпап» («бычок»). Стоит отметить, что эта схема была отработана в Великобритании конструкторами С.Торпом и С.Янсоном еще в 1946-1950гг. в опытных 7-мм винтовках ЕМ1 и ЕМ2 (рассматривалась как кандидат на роль «винтовки НАТО»). Схема предполагала: для уменьшения общей длины оружия – перенесение деталей автоматики и ударно-спускового механизма в приклад, установку пистолетной рукоятки впереди магазина, для снижения подскока оружия под действием отдачи – поднятие приклада на линию оси канала ствола («принцип линейной отдачи»). Отметим также, что в СССР еще в 1946г. основные черты схемы «буллпап» были воплощены в опытном 7,62-мм автомате Г.А.Коробова ТКБ-408-2.
В 1971 г. британское военное ведомство сформулировало требования к новой системе малокалиберного стрелкового
Ручной пулемет на стадии испытаний обозначался XL73E2, затем – XL86E1. Разработчики понимали, что такой калибр имеет мало шансов стать стандартом НАТО, и когда в рамках блока был стандартизован патрон 5,56x45, переделать оружие под него оказалось довольно просто. Так и появилось семейство SA80, включившее штурмовую винтовку L85 (IW) и ручной пулемет L86 (LSW). Войсковые испытания 3 тыс. винтовок и пулеметов прошли в батальонах британской армии в Великобритании, ФРГ, Гонконге, Северной Норвегии. Ручной пулемет поступил на вооружение в 1989 г. (по два на пехотное отделение – по американскому примеру) – через четыре года после базовой винтовки. Программа перевооружения рассчитывалась на 1 985-1 993 гг., в первую очередь новое оружие получали мотопехотные части 1 -го армейского корпуса на территории ФРГ.
В конструкции пулемета используется до 80% деталей штурмовой винтовки L85. Главное отличие ручного пулемета – более длинный и тяжелый ствол, дающий большую начальную скорость полета пули и лучшую кучность стрельбы.

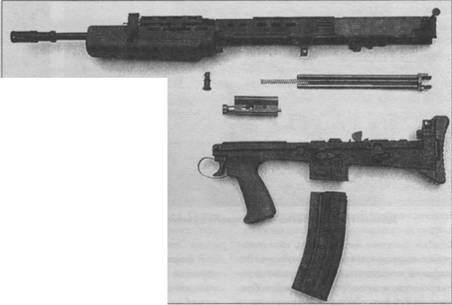

Неполная разборка штурмовой винтовки L85A1, на базе которой и создан L86A1
Пулеметчик готовит ручной пулемет L86A1 на огневом рубеже

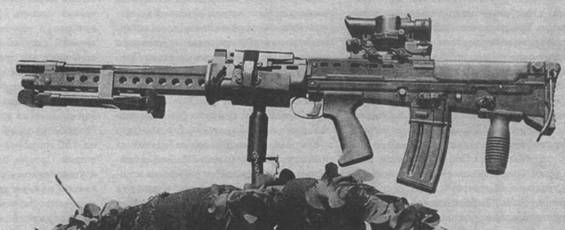

Ручной пулемет L86A1 на шкворневой установке
Ствольная коробка и корпус ударно-спускового механизма выполнены из стали штамповкой и сваркой, единственные детали станочной обработки – затвор, затворная рама и ствол. Оружие имеет классическую автоматику с «газоотводным двигателем», отвод пороховых газов производится через газовую камеру над стволом. Газовый регулятор имеет три положения: для обычной стрельбы (нормальное открытие); для стрельбы в неблагоприятных условиях (широкое открытие) и для стрельбы винтовочной гранатой (газоотводное отверстие закрыто). Устройство газового поршня и поворотного затвора напоминает винтовку AR-18, выпускавшуюся в Великобритании по американской лицензии. Газовый поршень выполнен отдельно, имеет короткий ход и собственную возвратную пружину. При отходе он открывает четыре отверстия в трубке газовой камеры, через которые пороховые газы выходят в атмосферу, для чего служат также вырезы в ствольной накладке. Запирание канала ствола производится затвором при его повороте с помощью боевых выступов. Затвор установлен в затворной раме, его рабочий выступ входит в фигурный вырез на левой стороне рамы. При движении затворной рамы назад происходит поворот затвора влево и отпирание канала ствола. Затворная рама движется на двух направляющих стержнях, которые входят в ствольную коробку. На третьем, среднем стержне установлена возвратная пружина. Отделяемая рукоятка взведения находится с правой стороны затворной рамы, ее паз в ствольной коробке закрывается подпружиненной крышкой. При движении рукоятки срабатывает защелка и крышка открывается. Выброс стреляной гильзы производится вправо-вверх. Предлагалось несколько вариантов переделки оружия для стрельбы с левого плеча, но они не были приняты.
