— Какой пулемет считаете нужным принять на вооружение — Ваш или конструктора Горюнова?
— Пулемет Горюнова лучше, товарищ Сталин, — ответил оружейник. — И промышленность его освоит быстрее.
Вряд ли эти слова определили судьбу пулемета (такие решения обычно готовились заранее, на совещаниях у Сталина они лишь проверялись, уточнялись и утверждались), но они сыграли свою роль. И сразу после совещания. 14 мая 1943 г. решением ГКО на вооружение РККА был примят "7,62-мм станковый пулемет обр. 1943 г. конструкции Горюнова (СГ-43) на станке Дегтярева».
Для его производства без снижения выпуска других образцов вооружения на Конро веком заводе уже 8 мая начали строительство нового корпуса «И«, получившего имя «Комсомольский», и возвели его за 2,5 месяца методом ‘народной стройки» — проще говоря, за счет внеурочной работы всех сотрудников завода. В начале июля на заводе организуются новые производства — самих пулеметов, станков к ним и патронных коробок. Причем станки, приспособления и новый инструмент для этого делали
В новом корпусе «И» расположили цехи №№ 85, 86, 87, 88 для производства комплекта деталей, в корпусе «Л» — цех № 89 для сборки пулеметов (начальник цеха Е.Г. Краснов). 10 августа в цехе «И» началась отладка оборудования и технологии. Первые пулеметы отправили на фронт в октябре 1943 г. СИ) ноября по 25 декабря первые серийные СГ-43 («станковый Горюнова. 1943 г.») испытывали на курсах «Выстрел». Всего до конца войны завод № 2 выпустил 28882 пулемета СГ-43. В 1944 г. производство СГ-43, параллельно с уже выпускавшимися пулеметами «Максим», освоили также в Златоусте на базе эвакуированного производства тульского машиностроительного и Подольского механического заводов. И хотя выпуск СГ-43 был значительно меньшим, чем «Максимов», в третьем, завершающем периоде Великой Отечественной войны СГ-43 участвовал в боях уже практически наравне с патриархом «Максимом»
7.62-мм станковый пулемет Горюнова (СГ-43) на полевом колесном универсальном станке Дегтярева- Гаранина Стрела станка подогнута, щит установлен нештатно — развернут назад

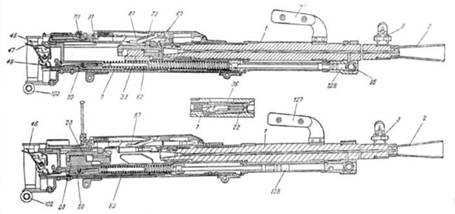

Продольный разрез пулемета СГ-13 Вверху — подвижная система в переднем положении Внизу — подвижная система в заднем положении 1 — ствол; 2 — пламегаситель; 3 — основание мушки: 7 — ствольная коробка. 22 — затвор; 23 — затворная рама; 46 — спусковой рычаг; 47 — предохранитель: 49 — двуплечий рычаг. 50 — рычаг шептала. 62 — направляющий стержень; 67 — извлекатель: 87 — рычаг подачи. 91 — защелка крышки; 111 — хомутик; а — схема запирания канала ствола 127 — рукоятка 128 — поршень
Собственно пулемет состоял из ствола. ствольной коробки с прицелом, подвижной системы, приемника, затыльника с возвратно-боевой пружиной. рукоятки перезаряжаиия. замыкателя ствола. В комплект входили два запасных ствола.
Ствол имел надульной части нарезку для крепления конического пламегасителя. позади нее располагалось основание мушки. Перед пуском пулемета в серийное производство ствол дополнительно утяжелили для повышения прочности и уменьшения перегрева. На казенной части ствола находились продольный паз для фиксирования в ствольной коробке и поперечный паз для замыкателя ствола. Замыкатель представлял собой деталь сложного сечения. вставлявшуюся в поперечный паз вверху ствольной коробки и удерживавшую ствол от смещения. Ствол должен был заменяться через каждые 500 выстрелов. Для удобства смены ствола и переноски пулемета служила рукоятка. Замена ствола занимала всего 7–8 с. Выемки на казенном срезе обеспечивали плотное прилегание затвора к пеньку' ствола. Отвод пороховых газов производился через поперечное отверстие в стенке в газовую камеру закрытого типа, укрепленную двумя заклепками в средней части ствола снизу. В камере монтировался поворотный регулятор с тремя канавками разного сечения — совмещением канавки с газовым отверстием определялось количество отводимых к поршню пороховых газов. Управляющая трубка поршня крепилась штифтом впереди ствольной коробки.
Запирание канала ствола производилось перекосом затвора вправо. Подвижная система включала затворную раму со штоком поршня и призматический затвор. Движением затвора управлял верхний выступ («сапожок») затворной рамы, он же после запирании бил по ударнику. На нижней поверхности затвора выполнялся фигурный паз. на верхней — гребень-досылатель. В затворе монтировались ударник с стойком. подпружиненный выбрасыватель и штырь-отражатель. Выемки по бокам затворной рамы уменьшали трение при движении, собирали грязь и излишки смазки со стенок ствольной коробки. Спусковой механизм монтировался в затыльнике, соединявшемся со ствольной коробкой поперечным штифтом-замыкателем, спусковой рычаг воздействовал на двуплечий рычаг, а через него — на подпружиненный рычаг шептала, который своим выступом удерживал затворную раму на боевом взводе. Спусковой рычаг располагался между рукоятками управления и удерживался предохранителем — подобно «Максиму». Спереди затыльник переходил в направляющий стержень возвратно-боевой пружины
Схема газового регулятора пулемета СГ-43: 1 — газовый
Механизм запирания пулемета СГ-43:1 — затвор. 2 — скос фигурного выема затвора: 0 — сила отдачи. R — сипа сопротивления опорной поверхности ствольной коробки
Схема работы подающего механизма пулемета СГ-43:
1 — затворная рама. 2 — косой паз затворной рамы 3 — пальцы подачи. 4 — скошенный выступ ползуна
Траектория движения патрона при двухтактной подаче в пулемете СГ-43
Схема отражения гильзы в пулемете СГ-43.
1 — отражатель. 2 — уступ ствольной коробки
Хотя изначально ТТТ ГАУ предусматривали прямую (однотактную) подачу патрона из ленты, выступающая закраина отечественного винтовочного патрона вкупе с необходимостью использовать старые холщовые ленты заставили сохранить двухтактную подачу — извлечение из ленты назад перед опусканием на линию досылания (из упомянутых 14 опытных систем пулемета двухтактную подачу использовали только на 4). Это требовало повышения скоростей движения патрона н грозило сто демонтажом в ствольной коробке (эффект, хорошо знакомый по ДС- 39), но доработка СГ-43 позволила избежать таких неприятностей. К тому же лента с замкнутым звеном уже была отработана и применялась, а ленту с от крытым звеном еще нужно было отрабатывать (хотя достаточно удачный ее вариант применялся в опытном пулемете Силина). Так что ГАУ согласилось на двухтактную подачу. Подающий механизм ползункового типа состоял из основания приемника, его рамки, ползуна с пальцами, извлекателя патронов с двумя симметричными подпружиненными зацепами и крышки приемника. Использовалась металлическая нерассыпная лента по типу ленты ДС- 39 или штатная холщовая от «Максима». Извлекатель приводился в поступательное движение вдоль оси пулемета гребнем затвора, ползун двигался в поперечном направлении за счет взаимодействия его выступов с криволинейным пазом наверху затворной рамы. При движении затворной рамы вперед ползун подавался вправо, его пальцы перескакивали через звено металлической ленты или через патрон в холщовой лен те. При заднем ходе затворной рамы ползун шел влево и смещал своими пальцами ленту на один шаг, ставя очередной патрон напротив извлекателя. Приемник с откидной крышкой в 2–3 раза ускорял перезаряжание пулемета, особенно при не полностью расстрелянной ленте (в «Максиме* ее приходилось продергивать). Рукоятка заряжания выступала снизу под рукоятками управления, во время стрельбы оставалась неподвижной, удерживаясь в переднем положении защелкой. При высоких скоростях подвижной системы и «длинном» несимметричном узле запирания поперечные разрывы гильз все же происходили, но значительно реже, чем на ДС-39.
Прицельные приспособления включали откидной рамочный прицел и рсгулируемую штыревую мушку. Основание прицела крепилось к ствольной коробке «ласточкиным хвостом». Мушка с предохранителем крепилась в поперечном пазе основания также на «ласточкин хвост». Рамка прицела имела две шкалы: справа — от 0 до 2000 м для легкой пули, слева — от 0 до 2300 м для тяжелой Вдоль рамки двигался хомутик с целиком, шкалой его установки, насеченной в тысячных дальности, и винтом с маховичком. Для точной установки хомутика служи. т винт с маховичком в левой стенке рамки.
Выстрел, как и на большинстве пулеметов с высокой интенсивностью стрельбы и, соответственно. разогревом ствола, производился с заднего шептала. Для начала стрельбы следовало поднять головку предохранителя и нажать на спусковой рычаг. Двуплечий рычаг поворачивался и своим передним концом приподнимал рычаг шептала, затворная рама освобождалась с боевого взвода и, под действием возвратно-боевой пружины. устремлялась вперед Затвор передним скосом своего |ребия захватывал патрон из приемного окна рамки приемника и досылал сто в патронник. У казенного среза ствола затвор останавливался. Затворная рама продолжала двигаться, ее «сапожок» давил на грань фигурного паза затвора, поворачивал его вправо, и опорная поверхность затвора заходила за опорную плоскость ствольной коробки. Канал ствола оказывался запертым, хвост ударника вставал напротив «сапожка» затворной рамы, набравшей к тому моменту достаточную скорость. Одновременно извлекатель подающего механизма захватывал очередной патрон в ленте за закраину гильзы. Передняя плоскость «сапожка» посылала вперед ударник, и боек разбивал капсюль патрона. До полного запирания канала ствола выстрел был невозможен, поскольку ударник не мог нанести удар по капсюлю.
