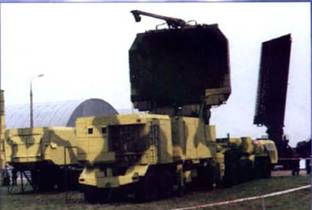

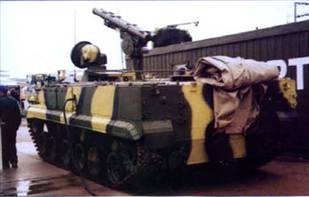

Самоходных ПТРК "Хризантема"
САУ "Мста-С"

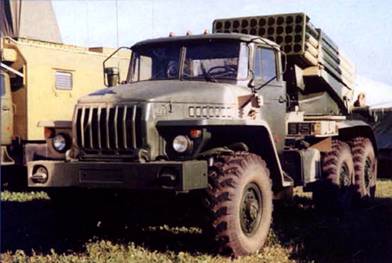

РСЗО "Град"

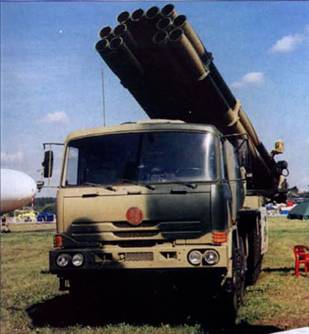

РСЗО "Смерч"
Фото Р. Ангельского

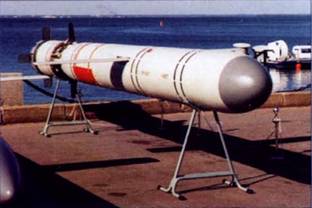

Противокорабельная ракета ЗМ-54Э1
Противокорабельная ракета ЗМ-54Э
Противолодочная ракета 91РТЭ2

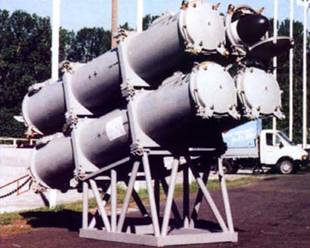

Счетверенная пусковая установка КТ-184 дпя ракет Х-35Э корабельного комплекса "Уран-3"
Противокорабельная ракета П-21

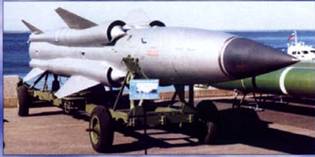

Сверхзвуковая ракета "Москит"

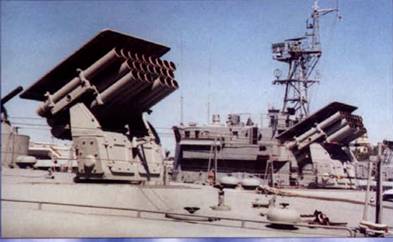

Пусковые установки МС-227 системы "Огонь" на корабле "Евгении Кочешков" пр 1232
Противоподочная ракета 91РЭ1
Противокорабельная сверхзвуковая ракета "Базальт"
Корабельный ЗРК "Штиль-1"
Противокорабельная сверхзвуковая ракета "Гранит"
Самоходная пусковая установка комплекса "Бал-Э"

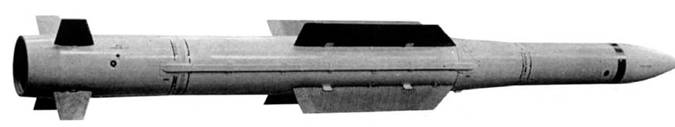

ЗУР 9М317Э комплекса "Штиль-1"
На обоих салонах демонстрировались создаваемые "КБ точного машиностроения им. А.Э. Нудельмана" пушечно-ракетные комплексы — наземный "Сосна" и корабельный "Пальма". Они отличаются от разработанных в тульском КБ приборостроения "Тунгуски", "Панциря" и "Каштана" многократно меньшей массой и использованием в основном оптико-электронных, а не радиолокационных средств наведения Схема зенитной ракеты "Сосна-Р" аналогична ЗУР 9М3П, но она намного легче (25 вместо 42 кг), чего удалось достичь облегчением боевой части с 9 до 5 кг за счет применения более точного и помехоустойчивого наведения по лазерному лучу. Дальность поражения соответствует исходным вариантам тульских комплексов, но ракета летит быстрее. Ее максимальная скорость -1200 м/с, на треть больше, чем у 9М311. Макет ракеты отличался от ранее представлявшихся металлическим, а не композитным корпусом камеры твердотопливного двигателя Новый 6-перьевой блок раскрываемых назад небольших стабилизаторов сменил ранее применявшиеся на "Сосне-Р" четыре изогнутых по дуге лопастных стабилизатора.
Из неуправляемого ракетного вооружения выделялись разрезные макеты разработанных ФГУП ГНПП "Сплав" ракеты 90Р противолодочного комплекса РПК-8Е и реактивного снаряда системы залпового огня А-22 "Огонь".
Ракета 90Р массой 112,5 кг при калибре 0,212 м и длине 1.832 м доставляет нa дальность от 0.6 до 4,3 км так называемый гравитационный самонаводящийся снаряд с активной гидроакустической головкой самонаведения. Под действием силы тяжести гравитационный снаряд при погружении разгоняется, что обеспечивает возможность маневра с выходом в горизонтальной плоскости. Цели на глубинах до I км поражаются подрывом боевой части массой 19,5 кг. Пуск ракеты 90Р производится из установок РБУ-6000, созданных еще в 1960-х гг. для системы "Смерч-2" с неуправляемыми реактивными глубинными бомбами
При сохранении калибра 140 мм. принятого для созданных в 1950-е гг. реактивных систем залпового огня с турбореактивными снарядами М-14ОФ. применявшихся, в частности, нашим флотом на бронекатерах пр. 1204 и танкодесантных кораблях польской постройки, реактивные снаряды корабельной системы "Огонь" представляют собой совершенно новые изделия. Они стабилизируются не вращением, а аэродинамическими пластинчатыми стабилизаторами, изогнутыми по дуге и в сложенном положении прилегающими к кольцу в хвостовой части снаряда. Гак как при высадке десанта в основном решаются боевые задачи, связанные с поражением объектов противника в пределах прямой видимости, сочтено целесообразным ограничить максимальную дальность величиной 4,5 км в сравнении с 10 км для М-14ОФ. В результате реактивный снаряд оснастили уменьшенным подкалиберным двигателем, за счет чего его масса уменьшена с 39,53 до 27.5 кг при практически той же длине (1.125 м) и заряде взрывчатого вещества боевой части, увеличенном с 4.27 до 5.65 кг с доведением площади поражения живой силы до 1200 м2. Наряду с осколочным разработан и зажигательный реактивный снаряд большей длины (1,35 м) и массы (26.8 кг), несущий 4.8 кг огнесмеси, обеспечивающей поражение на площади 50 м\ На стоящем у причала Морского вокзала корабле на воздушной подушке "Евгений Кочешков" пр. 1232 можно было видеть 22-ствольные пусковые установки МС-227 системы "Огонь", на ходу корабля опускаемые под палубу. Пусковая установка длиной 2,125 м, шириной 1.735 м и высотой 2.2 м весит 1.7 т и обеспечивает наведение в пределах +/- 160 град, по азимуту н от -10 до +65 град, по углу места.
Разработанный ФГУП ГНПП "Сплав" комплекс "Дамба", созданный для поражения сверхмалых подводных лодок и подводных диверсантов, отличается от широко известной системы "Град" оснащением боевой машины БМ-21ПД аппаратурой приема целеуказания от гидроакустических средств, а также применением специальных реактивных снарядов ПРС-60 с уменьшенным двигателем и срабатывающей после погружения в воду увеличенной боевой частью, содержащей 20 кг взрывчатого вещества, — втрое больше, чем в М-21ОФ. Для предотвращения рикошета от водной поверхности при малых углах входа головная часть имеет плоский срез. При сохранении примерно той же длины (2,745 м) и увеличении массы (75,3 против 06 кг) в сравнении с М-2ОФ, реактивный снаряд ПРС-60 имеет максимальную дальность, уменьшенную с 20,5 до 5 км, что достаточно для применения в пределах акваторий Военно-морских баз.
Оригинальной разработкой ФГУП ГНПП "Сплав" является реактивный комплекс противоторпедной защиты "Удав-1М". Для его применения служит 10-ствольная пусковая установка МС-153М массой 6,2 т, обеспечивающая наведение в пределах +/- 164 град, по азимуту и от -20 до +65 град, по углу места, а также устройство подачи 111УПМ для ее- автоматического заряжания с подъемом снарядов из погреба на высоту 6,1 — 14.1 м. В системе "Удав-1М" применяются два типа реактивных снарядов, оба длиной 2.2 м при диаметре 0,3 м. Реактивный снаряд-отводитель массой 195 кг с диапазоном дальностей от 0,5 до 3 км оснащен двумя ложными целями для увода торпед с траектории атаки цели. Реактивный заградительно-глубинный снаряд массой 230 кг (включая 80 кг взрывчатого вещества) с диапазоном дальностей от 0,1 до 2 км может использоваться для создания дрейфующей минной завесы или в режиме глубинной бомбы. Одна пусковая установка способна без перезарядки обеспечить трехрубежную оборону постановкой четырех ложных целей и четырех мин завесы, а также стрельбой четырьмя снарядами на поражение торпеды. При этом вероятность срыва атаки прямоидущей торпеды составляет 0,9, а самонаводящейся — 0.76.
Модепь ЗРК "Каштан"
Пушечно-ракетный комплекс "Пальма"
Ракета 90Р противолодочного комплекса РПК-8Е
140-мм осколочный реактивный снаряд комплекса "Огонь"
122-мм неуправляемый реактивный снаряд ПРС-60 комплекса "Дамба"
300-мм реактивные снаряды комплекса "Удав-1M"
Вверху: снаряд отводитель, внизу: заградительно-глубинный снаряд
Несколько отходя от собственно ракетной тематики, отметим демонстрацию на стенде ГНПО "Регион" новых управляемых бомб. КАБ-250Л общей массой 300 кг при массе осколочно- фугасной боевой части 250 кг (включая 100 кг взрывчатого вещества), в отличие от других последних разработок этой организации, оснащена не гиростабилизировапной. а флюгерной лазерной головкой самонаведения, что позволяет при снижении точности с 4–7 до 3 — 10 м существенно снизить стоимость управляемого боеприпаса. Кроме того, при комплектации управляемой бомбы осколочно-фугасной боевой частью поражение соответствующих целей — боевых машин, самолетов, пусковых установок ракет достигается и при отсутствии прямого попадания.
