Для внешней связи в танке применялась радиостанция Р-113, для внутренней – танковое переговорное устройство Р-120.
С введением приборов ночного видения изменилась укладка ЗИП как внутри, так и снаружи танка. В связи с установкой на левой надгусеничной полке дополнительного ящика под ЗИП и комплектующие ночных приборов и прицела, наружный масляный бак емкостью 40 л перенесли с левой на правую надгусеничную полку.
Часть Т-54Б была приспособлена для работы с минными тралами КМТ-4М и КМТ-5М.
В процессе производства конструкция Т-54Б постоянно совершенствовалась в направлении повышения его боевых и технических характеристик.
Так, он стал первым серийным отечественным танком, который уже в период своего выпуска оснащался комплектом ОПВТ (заводы №183 и №174 начали установку ОПВТ-54 с 1 сентября 1957 г., а завод N975 – с 1 апреля 1958 г.). Это оборудование позволяло машине преодолевать
88* Ограничение времени движения под водой было вызвано опасностью перегрева двигателя, так как при установке ОПВТ герметизировалась крыша МТО. Глубина преодолеваемой водной преграды ограничивалась противодавлением на выпуске отработавших газов.
Азимутальный указатель поворота башни танка Т-54Б.
Стопор башни танка Т-54Б.
Днище корпуса танка Т-54Б.
Башня танка Т-54Б.
Уплотнительный чехол броневой маски пушки танка Т-54Б.
Моторно-трансмиссионное отделение танка Т-54Б.

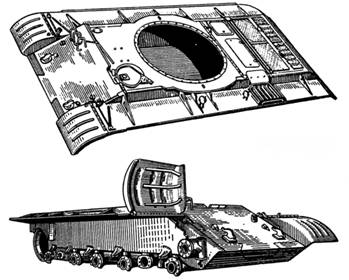

Броневой корпус танка Т-54Б.
Уплотнение погона башни осуществлялось с помощью резинотканевого рукава, состоявшего из внутренней резиновой камеры, тканевой оплетки и наружного резинового слоя. Рукав укладывался в зазор между башней и подбашенным листом. Герметичность уплотнения погона башни обеспечивалась созданием в рукаве воздушного давления до 196-294 кПа (2-3 кгс/см^2 ). При установленном уплотнении вращать башню было запрещено. Вне боевой обстановки после форсирования водной преграды для вращения башни необходимо было выпустить воздух из рукава, открыв золотник его вентиля (с выходом одного из членов экипажа из машины). В боевых условиях, когда выход членов экипажа из танка
С апреля 1958 г. ОПВТ-54 сменил более совершенный комплект ОПВТ-54Б. Герметичность зазора между верхним и нижним погонами опоры башни теперь обеспечивалась не съемным резиновым рукавом, а постоянно установленной резиновой уплотнительной лентой, прижимаемой при необходимости тросиком. Вместо громоздкого уплотнения крыши МТО использовалось только уплотнение крыши над радиатором. Кроме того, была изменена система откачки воды, просочившейся в танк при преодолении водной преграды. Устанавливавшийся ранее на днище в левом заднем углу боевого отделения (на месте снятой неподвижной части настила пола) рядом с подогревателем электродвигатель с насосом стал монтироваться в правом заднем углу боевого отделения у баллонов ППО. На некоторых танках, прошедших капитальный ремонт, электродвигатель с насосом мог размещаться как в левом, так и правом заднем углу боевого отделения. Для повышения эффективности откачивающего насоса применили новый герметичный электродвигатель МВП-2, допускавший длительную работу на холостом ходу. Кроме того, изменили установку наконечника с обратным клапаном: до апреля 1958 г. он монтировался в лючке сигнализации крышки люка командирской башенки, после – наконечник крепился тремя болтами к крышке лючка для доступа к натяжному механизму уплотнения погона башни (в правой задней части подбашенного листа).
В топливную систему двигателя машины с декабря того же года ввели фильтр тонкой очистки ТФ-1.
С 1959 г. на танке стал использоваться прибор ТПКУ-2Б, имевший незначительные конструктивные отличия от прибора ТПКУБ.
После прекращения серийного производства танк Т-54Б при проведении капитального ремонта на заводах Министерства обороны (начиная с первой половины 1960-х гг.) неоднократно подвергался модернизации с целью повышения его боевых и технических характеристик. Часть этих мероприятий была связана с конструктивными изменениями, внедренными в 1959-1965 гт. сначала в танке Т-55, а затем и в Т-62.
Так, с апреля 1959 г. отказались от установки кронштейна для крепления инфракрасного прожектора Л-2 непосредственно на маске пушки. Он стал монтироваться на качающемся кронштейне, опоры которого приваривались к башне танка справа от амбразуры пушки. Передача углов от пушки (броневой маски) к кронштейну прожектора осуществлялась с помощью параллелограмма. В нерабочем положении параллелограмм отсоединялся от пушки и крепился на башне танка. В связи с этим в конструкции чехла уплотнения амбразуры пушки упразднили дополнительное уплотнение кронштейна прожектора.

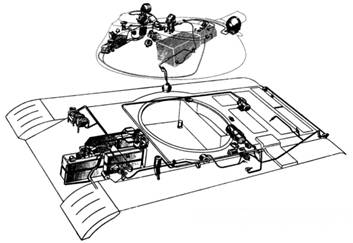

Электрооборудование корпуса и башни танка Т-54Б.

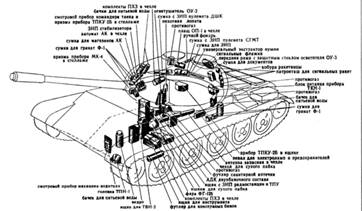

Укладка ЗИП внутри корпуса и башни танка Т-54Б.

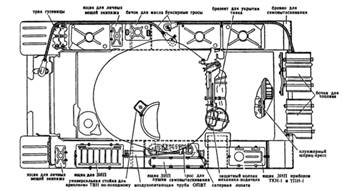

Укладка ЗИП снаружи корпуса танка Т-54Б.

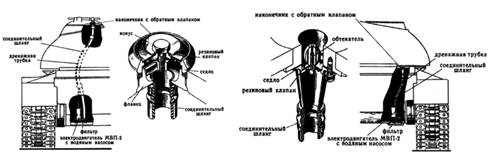

Установка водооткачивающего насоса в танке Т-54Б до и после апреля 1958 г.
Незначительным изменениям подверглись система смазки и топливная система двигателя. Вместо масляного фильтра «Кимаф- СТЗ» ввели масляный фильтр МАФ.
В конце этого же года для увеличения запаса хода танка в кормовой части корпуса стали устанавливать две дополнительные 200- литровые топливные бочки, не включенные в общую топливную систему. В результате запас хода танка по шоссе на одной заправке увеличился до 630-650 км, по грунтовой дороге – до 410-430 км. При этом дымовые шашки снимали со своих штатных кронштейнов и крепили на кронштейнах задних грязевых щитков (в так называемом положении «по-походному»), В боевой обстановке дополнительные бочки снимали, а дымовые шашки БДШ-5 возвращали на свои штатные места и приводили в готовность к применению.
