Танк Т-55 имел практически одинаковые с Т-54Б объемно-массовые показатели. Внутренний забронированный объем танка составлял 11,08 м^3 . 35% боевой массы приходилось на корпус, 22,5% – на вооружение и башню, 20% – на ходовую часть.
Компоновка машины повторяла компоновку Т-54Б. Механик-водитель размещался в отделении управления у левого борта корпуса; его входной люк находился в передней части подбашенного листа. За сиденьем механика-водителя в днище корпуса имелся люк запасного выхода. Впереди сиденья механика-водителя на днище корпуса устанавливались рычаги управления ПМП, а также педаль подачи топлива. На тяге привода управления рейкой топливного насоса двигателя размещался механизм остановки двигателя (МОД).
На
На днище корпуса, справа от сиденья механика-водителя, располагались магазины-коробки к курсовому пулемету, кран переключения топливных баков, ручной топливоподкачивающий насос, кулиса коробки передач, ящик с ТВН-2 и фара ФГ-100 для установки на башне. На стенках стеллажа аккумуляторных батарей крепились щиток механика-водителя, реле-регулятор Р-5, курсовой пулемет СГМТ, розетка внешнего пуска, выключатель батарей и магазин-коробка к пулемету, спаренному с пушкой.
Слева от сиденья механика-водителя на борту корпуса крепились рычаг ручной подачи топлива, спидометр, рукоятка управления жалюзи, антенна радиостанции в чехле, два баллона со сжатым воздухом, аптечка и воздушный манометр.
Впереди люка механика-водителя устанавливались два перископических прибора наблюдения. Для вождения танка в ночных условиях у механика-водителя вместо левого смотрового прибора монтировался ночной прибор ТВН-2.
В носовой части танка справа располагался передний топливный бак. Сзади переднего топливного бака устанавливались два бака- стеллажа, в которых помимо топлива размещалась часть боекомплекта к пушке. Между сиденьем механика-водителя и левым баком- стеллажом находился стеллаж с аккумуляторными батареями.
В боевом отделении размещались комплекс вооружения танка с частью боекомплекта и рабочие места трех членов экипажа: слева от орудия – наводчика и командира танка; справа от него – заряжающего. Перед сиденьем наводчика в башне располагались часть агрегатов стабилизатора пушки, телескопический прицел, ночной прицел ТПН-1, механизм поворота башни, релейная коробка КРП-2 системы ПАЗ, аппарат ТПУ №1 и ЗИП к стабилизатору и приборам ночного видения. Слева от сиденья наводчика на борту корпуса крепились магазины-коробки к спаренному пулемету, один выстрел к пушке, а также устанавливался радиометрический блок защиты (РБЗ-1) системы ПАЗ.
Над рабочим местом командира танка на крыше башни монтировалась командирская башенка с входным люком. В командирской башенке размещались прибор наблюдения ТПКУБ (с апреля 1959 г. – прибор ТПКУ-2Б) и четыре смотровые призмы. При ведении боевых действий в ночных условиях вместо прибора ТПКУБ устанавливался прибор ночного видения командира ТКН-1, а на броневой защите прибора в специальном кронштейне – инфракрасный прожектор ОУ-3. Слева от сиденья командира в башне размещались аппараты ТПУ №1 и 2, блок настройки антенны, штыревой стопор башни, радиостанция и сигнальный пистолет с патронами. Сзади сиденья командира в нише башни находились блок питания ночного прицела, блок питания радиостанции, рукоятка механизма затяжки уплотнения опоры башни, выстрелы
90* Без учета машин, предназначавшихся для переоборудования в командирские и огнеметные танки, а также под установку плавсредств, выпуск которых приводился отдельно – в таблице 4 (см. «ТиВ» №6/2008 г.), в графе Т-55 указано общее количество выпущенных машин. – Прим. авт.

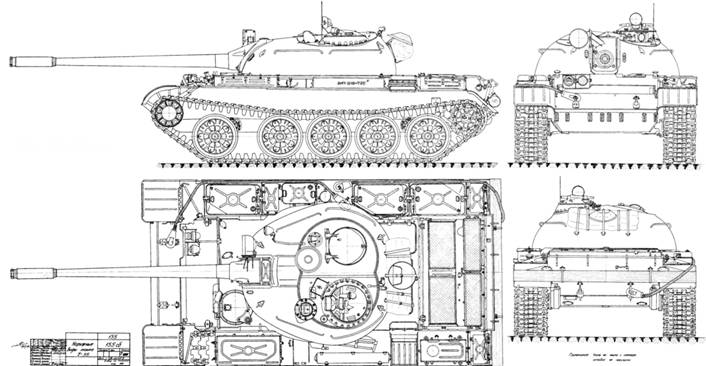

Общий вид танка Т-55.
Отделение управления, боевое отделение и МТО танка Т-55.

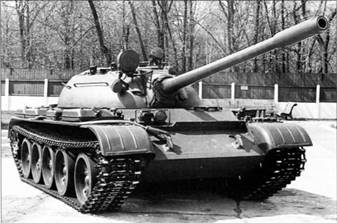

Танк Т-55 последних годов выпуска.
Входной люк заряжающего находился в крыше башни над его сиденьем. Перед люком заряжающего устанавливался смотровой прибор МК-4. Справа от пушки в башне крепились силовой цилиндр стабилизатора пушки, пулемет, нагнетатель-сепаратор, коробка управления вентилятором, автомат АК-47, аппарат ТПУ №3, два выстрела к пушке, магазины к автомату. На правом борту корпуса монтировались: стеллаж для ручных гранат, четыре выстрела к пушке и средний топливный бак. На поводке ВКУ размещались четыре магазина-коробки к спаренному пулемету и преобразователь стабилизатора. На перегородке МТО крепились два магазина-коробки к спаренному пулемету, выстрелы к пушке, рукоятка механизма отключения эжекционной системы очистки воздухоочистителя, вытяжной вентилятор, ручной огнетушитель и прибор ночного видения командира танка ТКН-1. На днище корпуса устанавливался подогреватель.
За моторной перегородкой в кормовой части корпуса размещалось МТО танка, в котором находились узлы и агрегаты силовой установки и трансмиссии.
Состав оружия танка Т-55 отличался от состава оружия Т-54Б отсутствием зенитного пулемета. В башне танка монтировалась 100-мм стабилизированная в двух плоскостях танковая пушка Д-10Т2С с компенсирующим механизмом и спаренным пулеметом СГМТ. Вылет ствола пушки составлял 2,8 м. Стабилизатор пушки СТП-2 «Циклон» и приборы ночного видения существенных изменений не претерпели.
Для наводки пушки и спаренного пулемета на цель применялись телескопический шарнирный прицел ТШ2А-22 и ночной прицел ТПН-1 с инфракрасным прожектором Л-2. При стрельбе с закрытых огневых позиций использовались боковой уровень и азимутальный указатель. Наводка пушки в цель осуществлялась с помощью пульта управления стабилизатора СТП-2 или рукояток подъемного механизма пушки и механизма поворота башни. Углы наводки спаренной установки по вертикали при выключенном стабилизаторе составляли от -5-1 до +18± 1°, при включенном стабилизаторе эти углы уменьшались, соответственно, на 45' и 3°45'. Поворот башни обеспечивался как в стабилизированном, так и в полуавтоматическом (нестабилизированном) режимах наведения. Скорость горизонтальной наводки пушки при работающем стабилизаторе составляла от 0,07 до 15 град./с, при управлении от командира танка – 15 град./с. Дальность прямого выстрела по цели высотой 2 м равнялась 1080 м (наибольшая прицельная дальность – 6900 м), максимальная дальность стрельбы (с помощью бокового уровня) – 14600 м.
