Для стопорения пушки в походном положении в башне имелся стопор, обеспечивавший закрепление пушки в трех различных положениях по углу возвышения. Стопорение башни в одном из двух положений (пушкой вперед и пушкой назад) осуществлялось с помощью штыревого стопора.

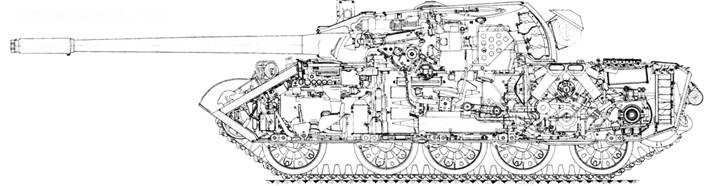

Продольный разрез танка Т-55.

Укладка выстрелов в баках-стеллажах и у моторной перегородки танка Т-55.

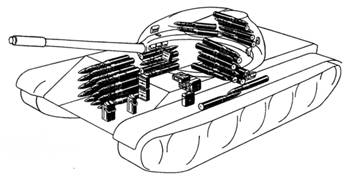

Укладка

боекомплекта в танке Т-55.

Боекомплект к пушке увеличили с 34 до 43 унитарных выстрелов за счет отмены двух средних баков (у танка Т-54), место которых заняла поперечная стеллажная боеукладка для 10 выстрелов (у перегородки МТО). В носовой части корпуса в двух баках-стеллажах размещались 18 выстрелов вместо стеллажной укладки для 20 артвыстрелов. Стеллажная укладка на 5 выстрелов устанавливалась в нише башни. Хомутиковые укладки для 10 выстрелов располагались: две – на левом борту корпуса танка, четыре – на правом борту корпуса, по одной – на перегородке поперечной стеллажной боеукладки и на перегородке МТО, две – на правом борту башни.

Патроны к пулеметам СГМТ, снаряженные в ленты по 250 шт., размещались в 14 магазинах-коробках, из которых 11 предназначались для спаренного пулемета. Они располагались следующим образом: одна – на кронштейне пулемета, четыре – в стеллаже на кронштейне сиденья наводчика, по одной – в боевом отделении на левом борту корпуса и на крыше корпуса (сзади сиденья механика- водителя), по две – на щитке аккумуляторов и на перегородке МТО у среднего топливного бака и три (специальной конструкции с подавателем лент) – для курсового пулемета: одна – под пулеметом и две – справа впереди сиденья механика-водителя.

В башне с правой стороны укладывался автомат АК-47 и 180 патронов к нему в шести секторных магазинах.

12 ручных гранат Ф-1 размещались в четырех брезентовых сумках в боевом отделении. Сигнальный пистолет в кобуре и патроны к нему (6 шт.) в сумке крепились к башне за сиденьем командира танка над радиостанцией.

Броневая защита танка – противоснарядная. По сравнению с броневой защитой Т-54Б она практически не изменилась, за исключением некоторого уменьшения толщины броневых листов крыши над МТО (с 20 до 15 мм) и кормы корпуса (верхнего листа с 45 до 30 мм и нижнего – с 30 до 20 мм). Для сохранения жесткости нижнего кормового листа использовали приварные ребра. Верхний и нижний лобовые листы корпуса стали свариваться встык (без шипового соединения «ласточкин хвост»). Башня танка – литая, с переменной толщиной брони – от 48 до 200 мм.

Конструкция корпуса и башни танка Т-55 была заимствована у Т-54Б, однако имелись изменения, связанные с внедрением новых боеукладок, отменой установки зенитного пулемета (упразднили вращающуюся турель на основании люка заряжающего и изменили его конструкцию) и проведением мероприятий по противоатомной защите и в связи с установкой термодымовой аппаратуры.

К основным изменениям корпуса относились: использование съемного крепления аккумуляторных батарей и изменение координат расположения лючков под сливные и заливные пробки топливных баков в днище и крыше после введения баков-стеллажей в носовой части корпуса; изменение конфигурации люка над воздухоочистителем (для улучшения доступа к центрифуге и облегчения заправки среднего топливного бака, а также изменение конструкции моторной перегородки (из-за укладки артиллерийских выстрелов вместо топливных баков).

В конструкции башни основным изменениям подвергся люк заряжающего (невращающийся, его крышка располагалась непосредственно на крыше башни и открывалась в сторону носа танка при положении башни пушкой вперед).

С целью использования задела деталей и подготовки производства нового люка на установочной партии и первых серийных танках устанавливался люк конструкции промежуточного варианта (невращающийся, без шариков и сепаратора, верхний и нижний погоны которого соединялись между собой сваркой, а места для зенитного пулемета были срезаны) ^91* . Кронштейны для укладки зенитного пулемета по-походному на корме башни не устанавливались.

Амбразура башни спереди закрывалась подвижной броневой защитой, которая

крепилась болтами к переднему бурту люльки пушки. Сверху броневая маска закрывалась защитным чехлом (на танках выпуска до апреля 1959 г. на чехле дополнительно предусматривалось уплотнение кронштейна инфракрасного прожектора Л-2). Опора башни – шариковая, с контактом шариков с беговыми дорожками в двух точках, не требующая захватов, с подвижным погоном, охватывающим шарики снаружи.

Защита экипажа и внутреннего оборудования танка от ударной волны ядерного взрыва с избыточным давлением 294 кПа (3 кгс/см^2 ), а также от заражения радиоактивной пылью обеспечивалась броневой конструкцией корпуса и башни и оборудованием автоматической системы ПАЗ (введена приказом министра обороны СССР №32 от 1959 г.) за счет герметизации машины и поддержания внутри обитаемых отделений избыточного давления. Герметизация машины осуществлялась путем установки специальных постоянных уплотнений и автоматически закрывавшихся устройств, срабатывавших до подхода ударной волны при взрыве ядерного боеприпаса по сигналу от гамма-датчика радиометрического блока защиты РБЗ-1. Избыточное давление внутри танка создавалось нагнетателем-сепаратором с инерционной очисткой воздуха, который устанавливался в передней части башни справа от спаренного пулемета (для подводящего патрубка нагнетателя в донном листе башни с правой стороны имелся круглый вырез). Отсепарированная пыль с частью воздуха выбрасывалась наружу через сквозное боковое отверстие в нижней части правого борта башни. Производительность нагнетателя составляла около 120 л/с, степень очистки воздуха – 98%. При действии танка на незараженной местности нагнетатель мог использоваться в качестве обычного приточного вентилятора.

91* В таком исполнении было изготовлено около 250 танков.

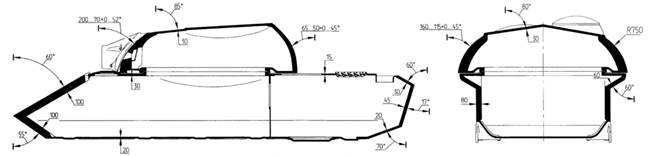

Схема броневой защиты танка Т-55.

Днище корпуса танка Т-55.

Башня танка Т-55.

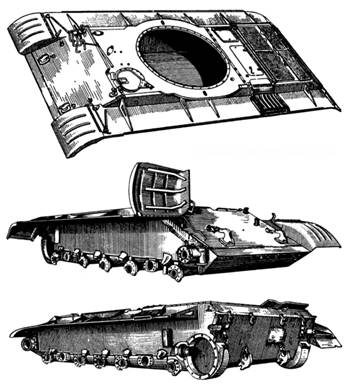

Броневой корпус танка Т-55.

Герметизация обитаемых отделений танка обеспечивалась уплотнением амбразур пушки, спаренного пулемета и прицела, перегородки МТО и опоры башни. При этом использовались уплотнения амбразуры пушки и опоры башни, предназначенные для герметизации машины при подводном вождении. Для уплотнения погона башни применялось устройство, состоявшее из резиновой уплотнительной ленты, рычага с фиксатором и тросового механизма с роликами.

Уплотнение спаренного пулемета было выполнено в виде шаровой установки, а уплотнение курсового пулемета – двух поджимных шайб. Благодаря применению резиновых шлангов, резиновых пробок и войлочных промасленных накладок достигалось уплотнение перегородки МТО в местах прохода через нее трубопроводов, электропроводов и тяг управления агрегатами силовой установки и трансмиссии. Отверстия в корпусе и башне, которые при обычной эксплуатации машины могли быть открыты (окна нагнетателя и вентилятора, жалюзи, а также щель в окне прицела, а позднее и заслонка шахты воздухопритока входного редуктора), при ядерном взрыве автоматически закрывались с помощью специальных исполнительных механизмов.

Первоначально для тушения пожаров в танке устанавливалась система ППО двухкратного действия, в которой использовались два баллона с углекислотой. Масса пожаротушащего состава в каждом баллоне ППО составляла 1,8-2,0 кг. Тушение незначительных очагов пожара в танке осуществлялось с помощью ручного огнетушителя ОУ-2, располагавшегося в боевом отделении.

Унифицированная автоматическая система ППО «Роса» трехкратного действия с установкой трех баллонов с пожаротушащим составом «3,5» (введена приказом министра обороны СССР №41 от 1959 г.) могла работать как в автоматическом, так и полуавтоматическом режимах.
