Предусмотрена гидропневмоочистка входных окон приборов ТНП4Э-06 командира и наводчика, а также прибора ТВН-10 механика-водителя 18* .
Для наблюдения за обстановкой позади машины и удобства движения задним ходом механником-водителем используется видеокамера заднего обзора телевизионной системы наружного наблюдения.
Телевизионная система наружного наблюдения имеется и в распоряжении командира.
При помощи четырех видеокамер ТВКТ-95Н 19* , работающих в том числе в условиях пониженной освещенности, она обеспечивает круговой обзор прилегающей к танку местности.
В целом, поисково-наблюдательные и прицельные
– интеграции танка посредством системы взаимодействия в АСУ тб, что позволяет оперативно получать информацию о типах и местоположении разведанных целей;
– комплексирования средств визуализации системы взаимодействия с информацией о текущем положении сектора наблюдения панорамы командира; это дает возможность максимально быстро переместить поле зрения панорамы в район расположения цели, обнаруженной на электронной карте местности;
– максимально быстрого распознавания и идентификации целей с помощью многоспектрального панорамного прицела командира, имеющего низкоуровневый ТВ-канал (наблюдение в видимом спектре) и ТП-канал (наблюдение в ИК- спектре), а также за счет применения режимов обработки (улучшения) наблюдаемого изображения;
– захвата цели на автосопровождение и передачи ее через режим целеуказания в поле технического зрения многоканального прицела наводчика (реализация функции «охотник- стрелок»);
– комплексирования призменных приборов командира, обеспечивающих ближнюю обзорность, с панорамой командира за счет организации режима приведения панорамы к выбранному призменному прибору, а также отображения информации о положении линии визирования панорамы в поле зрения соответствующего призменного прибора, системы телевизионного наружного наблюдения. Модернизированный стабилизатор вооружения обеспечивает высокую скорость переброски – до 40 град./с 20* .
Оценивая СУО «Калина» по комплексу возможностей и кругу решаемых задач, можно уверенно говорить о факте создания в России танковой СУО не только соответствующей мировому уровню, но и превосходящей его.

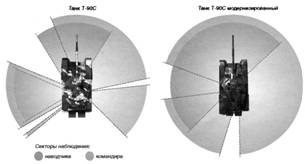

Обзорность с мест командира и наводчика.

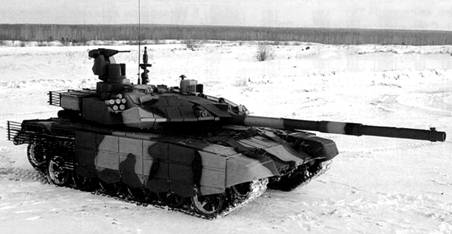

Модернизированный танк Т-90С на заводских испытаниях в январе 2011 г.

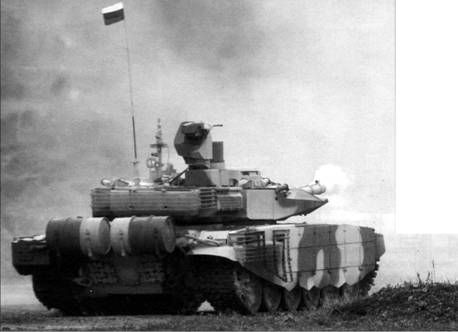

Модернизированный танк Т-90С на огневом рубеже.
Усовершенствованная 125-мм пушка 2А46М-5.
Важнейшей задачей по повышению огневой мощи российских танков стала разработка новых бронебойных подкалиберных снарядов (БПС) повышенного могущества. Такие работы проводились в рамках ОКР «Свинец-1» и «Свинец-2» и закончились созданием и принятием на вооружение выстрелов с так называемыми «длинными» (L=740 мм) БПС. Применение выстрелов ЗВБМ22 с БПС ЗБМ59 «Свинец-1» и ЗВБМ2Э с БПС ЗБМ60 «Свинец-2» и метательным зарядом 4Ж96 «Озон-Т» дает возможность существенно повысить бронепробиваемость при одновременном увеличении
УБМ «Прорыв» унифицирован под установку пушек 2А46М-5 или 2А82 с размещением транспортера с боекомплектом автомата заряжания в районе днища корпуса.
Гладкоствольная пушка 2А46М-5 является модернизацией хорошо известного орудия 2А46М (Д-81ТМ). Конструкция модернизированной пушки обеспечивает взаимозаменяемость с пушкой 2А46М (2А46М-1) путем замены на танковых заводах бронезащиты и узлов крепления цапфенных устройств с установкой дополнительных уравновешивающих грузов. Кроме новых выстрелов, обеспечивается применение выстрелов всех типов из боекомплекта пушки 2А46М, включая ТУР.
Пушка 2А46М-5 имеет следующие конструктивные отличия от серийной 2А46М:
– ствол имеет дифференцированный допуск по разностенностенности, в дульной части разностенность не более 0,6 мм;
– жесткость ствола повышена до 420 кгс/см;
– стволы пушек 2А46М-5 взаимозаменяемы со стволами пушек 2А46М;
– направляющие ствола в люльке призменного типа;
– введены дополнительные люфтовыбирающие устройства в горловине люльки (2шт.), в люфтовыбирающих устройствах вместо упоров применены ролики, что исключает влияние износа упоров на поджатие ствола к направляющим люльки и снижает усилие трения в этом соединении заменой трения скольжения на трение качения;
– применены безлюфтовые цапфенные узлы с упругими роликами и обратным клином, в результате влияние люфта в цапфах на точность стрельбы уменьшено;
– для автоматического учета изгиба ствола при стрельбе на дульной части трубы предусмотрено крепление отражателя устройства учета изгиба ствола (УУИ).
В 2003 г. завершились государственные испытания пушки 2А46М-5, а в 2005 г. она была принята на вооружение и серийно производится на Екатеринбургском артиллерийском заводе №9. В настоящее время 2А46М-5 устанавливается на все танки Т-90А, сходящие с конвейера Уралвагонзавода 22* .
Гладкоствольная пушка повышенного могущества с автоскрепленным и частично хромированным стволом 2А82 является абсолютно новой разработкой, лишь внешне схожей со 125-мм танковыми пушками предыдущего поколения.
Достигнутый уровень энергетических характеристик пушки 2А82 позволяет обеспечить ей значительное превосходство над серийными и разрабатываемыми отечественными и зарубежными аналогами. Дульная энергия пушки 2А82 существенно больше дульной энергией широко известной пушки Rheinmetall Rh 120/L55. По техническому уровню превосходство новой пушки оценивается в 1,2-1,25 раза. Особенно впечатляющие значения имеют коэффициент использования металла и удельная нагруженность ствола – важнейшие параметры, характеризующие совершенство конструкции 23* .
Одним из существенных факторов, влияющих на точность стрельбы из танков в реальных условиях эксплуатации, является деформация ствола пушки, которая зависит от солнечного нагрева ствола, темпа ведения огня, осадков, ветрового охлаждения, механических воздействий на пушку в процессе движения объектов. Деформация ствола пушки приводит к смещению направления оси канала ствола в районе его среза относительно оси в районе цапф и к нарушению выверки прицелов с пушкой.
Для компенсации теплового изгиба (одной из составляющих деформации ствола) на зарубежных танках применяются коллиматоры – датчики положения конца ствола пушки, установленные у среза ствола. На отечественных танках применяются более простые оптико-механические устройства встроенного контроля выверки (УВКВ), также решающие задачу частичного учета теплового изгиба (около половины) и механического сбивания линии визирования прицелов относительно оси канала ствола.
