В целом, комплекс защиты модернизированного Т-90С обеспечивает непоражаемость его лобовой проекции подавляющим большинством современных противотанковых средств, а бортовые и кормовые проекции надежно защищены от всех ПТС ближнего боя.
32* Официальный сайт ОАО НИИ Стали http://www.niistali.ru/security/mine.
Элементы
Рост массы модернизированного танка до 48 т способен ухудшить показатель удельной мощности (отношение массы танка к мощности двигателя). Для компенсации увеличения массы и поддержания высоких характеристик подвижности в число модернизационных мероприятий включена установка на танк дизелей повышенной мощности В-93 (1100-1130л. с.) и В-99 (1200 л.с.) – по мере их отработки 33* . Этому способствует преемственность конструкции двигателей, высокая степень унификации, сохранение габаритов и размеров установочных мест и мест практически всех подсоединений. При этом собственно сохранение показателя удельной мощности не является самоцелью. Ниже мы увидим, что этот показатель на модернизированном танке превзойден (повышен). Увеличение мощности указанных двигателей достигается в основном форсированием по наддуву и цикловой подачей топлива.
В настоящее время двигатель, имевший при разработке условное наименование «В-93», прошел испытания, получив официальное наименование «В-92С2Ф» («Ф» в маркировке означает «форсированный»). Ранее в публикациях корпоративной прессы ЧТЗ была заявлена его мощность в 1100 л.с. В ходе работ по созданию этого двигателя выяснилось, что мероприятия по форсировке обеспечивают мощность даже в 1150 л.с. Однако в процессе стендовых и натурных испытаний наиболее стабильным является значение 1130 л.с. Этот параметр выбран из соображений обеспечения высоких требований к ресурсу и надежности, предъявляемых Гензаказчиком.
При модернизации силовой установки танка Т-90МС были проведены следующие мероприятия по совершенствованию двигателя:
– оборудование двигателя новой топливной аппаратурой (насос и форсунки);
– форсирование по наддуву;
– внедрение усиленных шатунов и пальцев;
– применение новой штампованной заготовки поршня;
– внедрение усиленной конструкции картеров и технологических мероприятий по повышению качества литья;
– внедрение поверхностной термообработки коленчатого вала (азотирование).
Одновременно осуществлен очередной этап совершенствования систем силовой установки. Так, в системе воздухоочистки модернизирован воздухоочиститель: его конструкция выполнена из алюминия, применен новый тип высокоэффективных циклонов, конструкция воздухоочистителя стала легче на 50 кг, что улучшило условия обслуживания, а степень пропуска пыли 1 (циклонной) ступени уменьшилась почти в 2 раза. Во II ступени воздухоочистителя могут устанавливаться как обычные кассеты с проволочной «канителью» (две вместо традиционных трех), так и «разовый» фильтр из нетканых материалов. Кассеты и фильтр взаимозаменяемы по местам установки и способу крепления. Вид оснащения воздухоочистителей определяется в зависимости от предстоящих задач. Планируемый срок межпериодического обслуживания кассет составит 80-120 ч в условиях, к примеру, пустыни Тар (Индия).
Большие изменения коснулись и системы охлаждения. В связи с ростом теплоотдачи двигателя реализованы мероприятия, повышающие эффективность системы охлаждения. Для этого была увеличена производительность вентиляторной установки системы
В случае использования этих новшеств для серийной силовой установки Т-90С с двигателем 1000 л.с. может идти речь о создании тропического варианта танка с допускаемой температурой эксплуатации до 55°С.
Следует отметить значительный объем работ, выполненных специалистами по непрерывному совершенствованию теплообменников системы охлаждения. С 1999 г. это уже седьмая (!) их глубокая модернизация, давшая существенное приращение показателей рассеивания тепла.
В настоящее время серийное производство теплообменников по документации ОАО УКБТМ ведется производственным подразделением ОАО «НИИД». Выпускаемые изделия отличаются высочайшей надежностью: за более чем 10 лет эксплуатации в разных регионах мира, при выпуске тысяч единиц теплообменников, не получено ни одной рекламации.
Большое внимание уделено повышению надежности и ресурса комплектующих, в первую очередь – двигателя. Для его защиты от выхода из строя при неисправностях или некорректных действиях экипажа используются механизм ограничения мощности и дифференциальный датчик давления охлаждающей жидкости на водяном насосе. Оба устройства сопряжены с модернизированной аппаратурой БАС, в которой реализована функция «черного ящика» и алгоритмы защиты. В алюминиевых водяных радиаторах выполнено защитное покрытие внутренних гидравлических полостей, которое позволит существенно повысить срок гарантии.
В приводе вентилятора установлена автоматическая гидромуфта, включающая или отключающая вентилятор в зависимости от температур теплоносителей, что ведет к экономии затрат мощности на обслуживание системы охлаждения в условиях умеренных температур окружающей среды. К примеру, при температуре +4-5°С вентилятор будет автоматически отключаться и находиться в таком состоянии большую часть пробега, запускаясь лишь периодически, экономя тем самым мощность на ведущем колесе и увеличивая запас хода, что порой весьма немаловажно в дорожных условиях русской зимы и межсезонья. Предусмотрено также ручное управление приводом вентилятора, обеспечивающее при необходимости подачу дополнительной мощности на ведущие колеса (разгон, выход из-за укрытия и др.).
33* Мурзин B.C. Развитие двигателестроения на ЧТЗ //Двигателестроение. – 2008, №2.

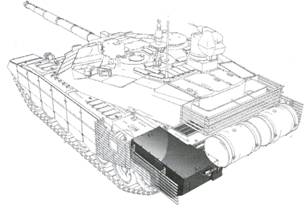

Модернизированный Т-90С оснащен вспомогательной дизель-генераторной установкой, предназначенной для питания потребителей электроэнергии на стоянке, когда основной двигатель отключен.

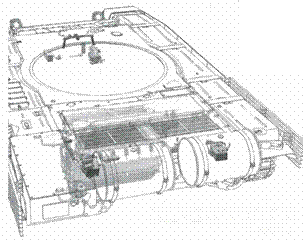

Размещение основных элементов дизель-генераторной установки,установленной на левой надгусеничной полке модернизированного Т-90С.
