– установочно-амортизирующее устройство 4П248-0100 с лыжами 4П248-0200, амортизаторами 4П248-1503 и замком крепления изделия 12П158М;
– парашютная рама 4П248-1002;
– подвесная система 4П248-2100 с автоотцепкой П232;
– блок наддува 4П248-6501;
– система ускоренной расшвартовки 4П248-0500;
– электрооборудование 4П248-7300;
– запасные части, инструменты и принадлежность (ЗИП).
Парашютная система соединяется с БМД-3 подвесной системой, включающей четыре звена и снабженной автоотцепкой П232.12 блоков основной парашютной системы размещаются на парашютной раме, установленной над кормовой частью машины. Конструкция и расположение парашютной рамы рассчитаны так, чтобы, будучи установленной на машину, она не мешала развороту башни, а также доступу к заправочным горловинам баков и бачков топливной и гидравлической систем (вспомним требования совершения машиной маршей до 500 км со средствами
Вытяжная парашютная система ВПС-14 сер.2 при одиночном десантировании боевых машин и десантировании серией закрепляется на замках, расположенных в хвостовой части самолета в нише гермоперегородки. При десантировании методом «Цуг» на замке в хвостовой части самолета крепится вытяжная система только первой (по порядку десантирования) БМД-3, вытяжная система каждой следующей машины крепится на парашютной раме предыдущей машины.
Установочно-амортизирующее устройство включает две лыжи с амортизаторами и центральный узел. Центральный узел служит для крепления машины на монорельсе грузовой кабины самолета и введения в действие основной парашютной системы после выхода машины из самолета. К кронштейнам на днище машины центральный узел крепится в двух точках. На переднем (по направлению полета) конце центрального узла смонтирован механизм отключения вытяжного парашюта, на заднем – замок крепления (ЗКП) 12П158М. Замок 12П158М с дублированным управлением и блокировкой от раскрытия в самолете (от преждевременного введения в действие парашютной системы до выхода груза из самолета) разработан под руководством В.М. Аникина и Д.В. Дикова. Система дублирования аналогична той, что была отработана ранее для замка 14П134М-0105-0 на опытной системе ЗП170.
Облегченная лыжа, выполненная из металлического профиля, служит для обеспечения движения машины по рольганговому оборудованию самолета. Для удобства транспортировки обе лыжи и центральный узел выполнены складывающимися пополам: длина лыжи в сложенном положении – 2,84 м, в развернутом – 5,515 м, центрального узла с ЗКП – соответственно 3,13 и 6,027 м. Амортизатор представляет собой наполняемый воздухом мягкий резервуар овального сечения-такая форма способствует устойчивости изделия при приземлении. Резервуар выполнен из двух камер, продольно соединенных друг с другом – основной и выпускной. Обе камеры изготовлены из двухслойной ткани, армированной капроновыми лентами; на выпускной камере расположен ряд клапанов, мембраны которых рвутся при приземлении. Правда, использование в клапанах полиэтиленовых мембран потребовало определенной доработки для применения системы в условиях низких температур, когда из-за увеличения жесткости полиэтилена для разрыва мембран требовались усилия, значительно большие расчетных. Воздушная связь основной и выпускной камер осуществляется через ряд щелей в основной камере. К лыже амортизатор крепится петлями в свернутом зигзагом положении.
Блок наддува, предназначенный для принудительного наполнения воздухом амортизаторов, крепится на задней части парашютной рамы. Это, пожалуй, наиболее остроумный элемент средств десантирования 4П248, преобразующий работу парашютной системы в потенциальную энергию воздушных амортизаторов. Внутри его алюминиевого корпуса смонтирован маховик с двумя рабочими лопаточными колесами – осевыми вентиляторами. Лента раскрутки длиной 10,6 м составлена из трех высокопрочных лент типа ЛтСВМ-6000 («лента техническая из нити СВМ»), одним концом соединена со втулкой маховика, а другим – через разъемный узел – со звеном ДВП. Максимальная частота вращения маховика – 7500 об./мин, производительность блока наддува – 1-1,5 м^3 воздуха в секунду. Патрубки блока наддува гибкими рукавами соединены с амортизаторами. Использование энергоемких воздушных амортизаторов с избыточным давлением, поглощающих значительную часть кинетической энергии удара при приземлении, позволило разработчикам самой боевой машины несколько упростить универсальные сидения для десантирования экипажа и десанта внутри машины. Тот же блок наддува и та же схема воздушных амортизаторов позднее были использованы в средствах десантирования П260М, П281, П294, П325.
Внутреннее оборудование самой БМД-3 для десантирования машины с полным расчетом включает элементы системы ускоренной расшвартовки, систему управления ускоренной расшвартовкой, универсальные сидения, привязную систему. Система ускоренной расшвартовки состоит из четырех пиротехнических замков (каждый с пиропатроном ДП4-3), закрепленных на петлях корпуса боевой машины с помощью пальцев со шпильками и управляемых с пульта управления. Последний устанавливается внутри машины у рабочего места командира и снабжен микроэлектронным программно-временным блокировочным устройством. Электрооборудование запитывается от аккумулятора боевой машины, экранировано от влияния внешних электромагнитных полей. Возможна также расшвартовка

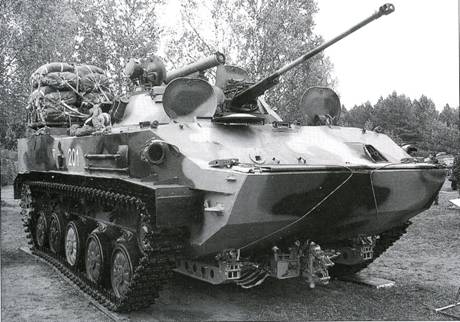

БМД-3 со средствами десантирования ПБС-950 в положении для десантирования (перед загрузкой в самолет). Хорошо видно размещение лыж с амортизаторами и передней каретки центрального узла на корпусе боевой машины.

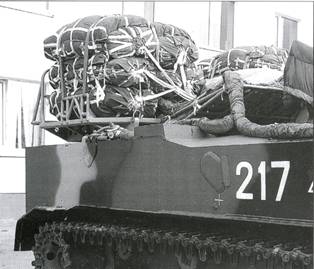

Задняя каретка центрального узла СД ПБС-950 на БМД-3 в положении для десантирования (окончательный монтаж в самолете).

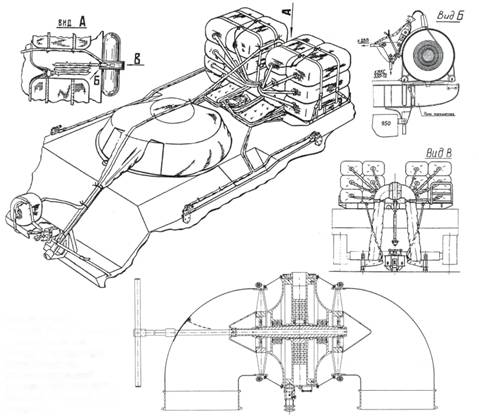

Схема монтажа на БМД-3 парашютной системы и блока наддува воздушных амортизаторов амортизационной системы СД ПБС-950. Справа – разрез блока наддува.
Чтобы исключить повреждения оборудования, расположенного в верхней части башни БМД, а также элементов подвески и парашютной системы при вступлении в работу основных парашютов , башня укрывается тканевым чехлом, устанавливается ограждение башни. Ограждение защищает башню и при приземлении – от возможного падения на нее элементов подвесной системы. Ствол орудия при подготовке к десантированию швартуется и фиксируется подставкой. Чтобы предотвратить зацепление траков гусениц за оболочки амортизаторов в процессе десантирования и за элементы парашютной системы – после начала движения на земле – гусеницы укрываются тканевыми чехлами и удерживаются от провисания стяжками. Мы уже могли видеть, что это решение было отработано на бесплатформенных системах для БМД-1, БМД-2 и БТР-Д, но в ПБС-950 вместо ременных стяжек использованы металлические со срезными элементами – они не требуют дополнительной регулировки натяжения в грузовой кабине самолета во время полета.

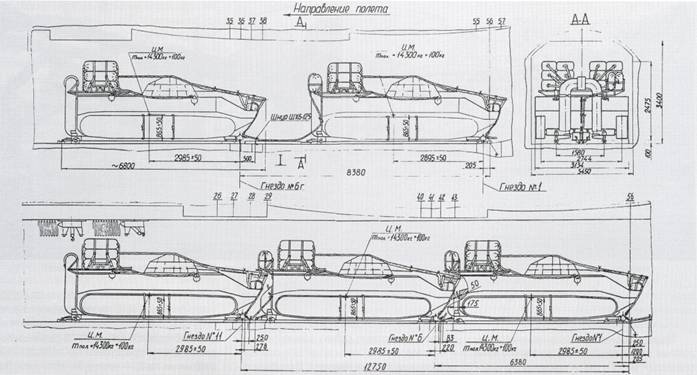

Схема установки в грузовой кабине самолета Ил-76(М, МД) двух (вверху) и трех (внизу) БМД-3, подготовленных к десантированию с применением СД ПБС-950.
Боевая машина десанта БМД-3 со средствами десантирования ПБС-950 в исходном положении для загрузки в самолет. Обратите внимание на швартовку ствола пушки и чехол башни.

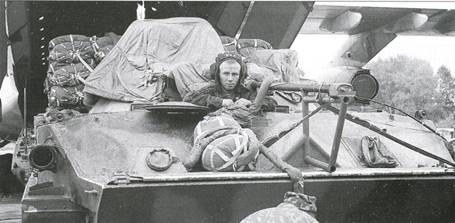

Размещение парашютной системы МКС-350-12 на БМД-3 в положении для десантирования. Хорошо видны крепления парашютной площадки и звеньев подвесной системы.
Для размещения нижней части средств десантирования на машине при совершении марша (походное положение) служит монтажная площадка, крепящаяся над передней частью корпуса машины. Для подъема и установки на машину парашютной рамы и монтажной площадки может использоваться погрузочное приспособление 4П248-7908 – подобие крановой стрелы, крепящееся на корпусе машины.
Машины хранятся со средствами десантирования в положении по-походному и с ними совершают марш в район ожидания (на аэродромы погрузки). Перевод средств десантирования в положение для десантирования производится уже в районе ожидания силами боевого расчета машины.

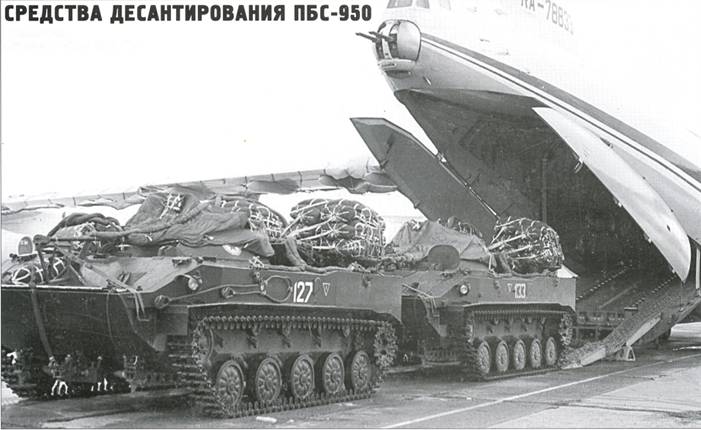

Загрузка подготовленной к десантированию машины в грузовую кабину самолета Ил-76 (-76М, МД) и Ан-22 производится с помощью собственной лебедки самолета. В опытном порядке проводили загрузку в самолет Ан-70 с помощью электротельферов, что сокращало время загрузки одного объекта вдвое, по сравнению с загрузкой в Ил-76. В грузовую кабину самолета Ан-1 24 объекты загружаются с помощью тельферов. В грузовой кабине Ил-76 размещаются две БМД-3 со средствами ПБС-950, Ил-76М (МД) – три, Ан-22 – четыре, Ан-124 – пять. Поскольку на балочных держателях Ан-124 размещается только четыре вытяжные системы ВПС-14, одна из пяти машин в любом случае десантируется методом «Цуг».
