Возможны варианты десантирования БМД-3 с полным расчетом (7 человек), с тремя членами экипажа и дополнительным боекомплектом, без расчета. Для десантирования внутри БМД-3 экипаж и десант размещаются на универсальных сидениях, после чего командир машины устанавливает на программно-временном устройстве временную задержку в соответствии с заданной высотой сбрасывания – для этого на пульте управления имеется специальная таблица.

Работа средств десантирования ПБС-950 происходит в несколько этапов. На первом этапе вводится в действие вытяжной парашют ВПС-14, срабатывает замок ЗКП, машина отсоединяется от монорельса и извлекается из самолета.

Следующий

этап начинается после схода машины с монорельса – в этот момент срабатывает качалка механизма отключения вытяжного парашюта; тросы, тянущиеся от нее, поворачивают рычажки ЗКП, и происходит переотцепка звена вытяжного парашюта на звено дополнительного вытяжного парашюта (ДВП площадью 20 м^2 ). ДВП водится в действие. Усилие от ВПС-14 и ДВП передается на ленту раскрутки блока наддува, при достижении усилия, равного 5000±300 кгс, происходит срез шпильки фиксатора блока наддува, освобождающего его маховик. Лента, вытягиваясь, раскручивает маховик, а с ним – и рабочие колеса (вентиляторы).

На третьем этапе расшвартовываются и снимаются с парашютной рамы блоки основных парашютов.

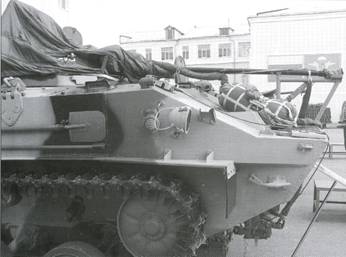

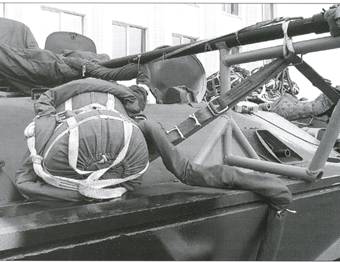

Дополнительный вытяжной парашют, смонтированный на БМД-3. Положение для десантирования (вид справа, вид спереди).

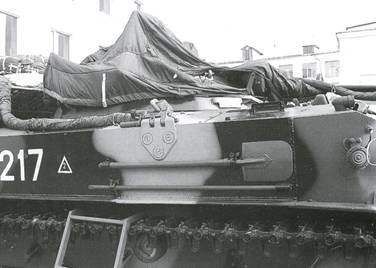

Боевая машина десанта БМД-3 со средствами десантирования ПБС-950 перед загрузкой в самолет Ил-76МД.

На четвертом этапе вводятся в действие тормозные парашюты, затем – основные. Вытягивается подвесная система, расчековывая свернутые воздушные амортизаторы. На пятом этапе происходит полное раскрытие основных парашютов, наполнение воздушных амортизаторов с помощью блока наддува – после отделения ленты раскрутки его маховик и рабочие колеса набрали нужную скорость вращения, и запасенная маховиком кинетическая энергия расходуется на нагнетание воздуха в амортизаторы. После наполнения амортизаторов блок наддува работает в режиме подкачки – в переделах заданных высот десантирования запаса энергии маховика хватает для поддержания необходимого давления внутри амортизаторов.

Шестой этап – приземление. Происходит гашение кинетической энергии груза за счет работы воздушных амортизаторов. После разрыва мембран выпускных клапанов начинается выход воздуха из основных и выпускных камер амортизаторов. При высоте хода амортизатора до касания лыжей земли 1,3 м процесс такого стравливания воздуха при наличии избыточного давления обеспечивает достаточную энергоемкость и отсутствие «подскока» после удара о землю. Воздушные амортизаторы при сжатии образуют по бортам машины два воздушных вала, предотвращающих опрокидывание изделия из-за бокового сноса или отклонения корпуса машины. При приземлении срабатывает автоотцепка, отсоединяя парашютную систему от изделия – это предотвращает его опрокидывание.

Наконец, седьмой этап – расшвартовка машины, отсоединение средств десантирования и

приведение машины в боевую готовность. За 5-10 с до приземления на пульте управления системы ускоренной расшвартовки загорается светосигнальное табло «Приземление», командир дает команду «Приготовиться». После приземления вручную снимается предохранительная планка, включается переключатель расшвартовки, загорается сигнальная лампа «Расшвартовка». Пиропатроны приводятся в действие нажатием кнопки командиром со своего рабочего места. Предусмотрена, кстати, возможность установки пульта управления в районе рабочего места механика-водителя. После расшвартовки все члены расчета освобождаются от привязной системы универсальных сидений.

При расшвартовке четыре члена расчета выходят из машины, сбрасывают с нее подвесную систему, отсоединяют от блока наддува рукава амортизаторов, а от парашютной рамы – резиновые шланги, снимают чехол башни и ограждение, расшвартовывают ствол пушки, сбрасывают его подставку, освобождают машину от тросов расчековки, освобождают пространство перед машиной от ткани и строп парашютов. Механик- водитель в это время открывает замки лыж, затем запускает двигатель, переводит машину на максимальный клиренс и продвигает своим ходом на 1-2 м – при этом разрушаются стяжки гусениц, от машины отсоединяются лыжи и центральный узел. После этого с машины снимают парашютную раму с блоком наддува, все члены расчета занимают свои штатные места, переводят универсальные сидения в наземное положение. Чехлы гусениц разрушаются и спадают уже на ходу. Таким образом, предусмотрено максимальное сокращение времени между началом десантирования и началом выполнения десантом боевой задачи в полном составе.

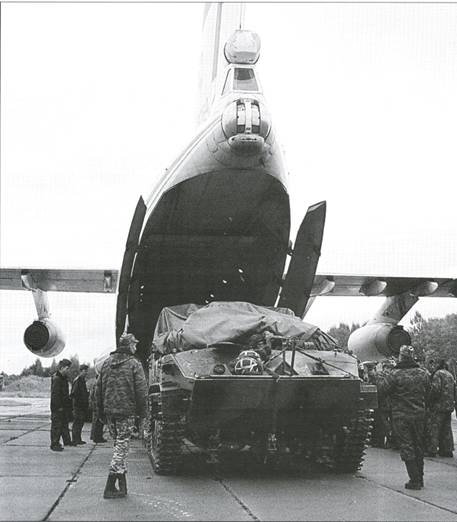

Выдвижение боевых машин десанта БМД-3 со средствами десантирования ПБС-950 на площадку загрузки в самолет.

Тактико-технические характеристики средств десантирования ПБС-950 (4П248)

Наименование характеристики Величина

Максимальная полетная масса, кг 14700

Масса максимальной полезной загрузки, кг 13 200

(БМД-3 с расчетом 7 человек)

Масса средств десантирования, кг 1500

Масса средств десантирования в % от массы полезной загрузки 11,36

Масса средств десантирования в походном положении, кг 1707

Габаритные размеры БМД-3 со средствами 4П248 в положении при десантировании, мм:

– длина 6800±10

– ширина 3134±8

– высота 2715+10

Габаритные размеры БМД-3 со средствами 4П248 в походном положении, мм:

– длина 6800±10 для суши

7540±10для плава

– ширина 3134±8

– высота 2850±10

Скорость полета по прибору при десантировании, км/ч:

– из самолета Ил-76 (-76М, МД) 300-380

– из самолета Ан-22 320-380

– из самолета Ан-124 320-380

Высота десантирования над площадкой приземления, м 300-1500

Высота площадки приземления над уровнем моря, м До 2500

Максимально допустимая скорость ветра при приземлении, м/с 15

Максимальная вертикальная скорость при приземлении, м/с 10,2

Технические данные амортизатора:

– объем, м^3 20x2 = 40

– избыточное давление наполненного амортизатора, Па (кг/см^2 ) 500 (0,005)
