Проблемы с захватом возникали и при отделении стартовых ускорителей от маршевой ступени из-за сопутствующих этому процессу флуктуаций ответного сигнала, совпадавших по дальности с установкой строба захвата. Чтобы справиться с этим, В.П. Ефремов принял решение разнести по времени отделение ускорителей и процесс захвата за счет увеличения дальности захвата вводом задержки по времени в формирование строба широкого луча. Одновременно была увеличена и дальность установки строба РЛС ракетного канала, но замерить ее с помощью приборов при возможных задержках в трактах СНР и на борту ракеты не удавалось. Тогдадальность строба замерили непосредственно на местности и сравнили со средним значением дальности отделения ускорителей в процессе уже проведенных пусков. Это сделали с помощью вышки с бортовым ответчиком, после чего специалисты полигона совместно с разработчиками доработали соответствующую
В.Н. Епифанов.
В ходе совместных испытаний, продолжавшихся с февраля 1963 г. по июнь 1964 г., выполнили 41 пуск, причем в 24 из них ракеты находились в полной боевой комплектации. При этом были отмечены: четыре случая флаттера крыла, потребовавших введения противофлаттерных балансиров; три «бедных» срыва процесса горения, вызвавших необходимость доработки регулятора подачи топлива; шесть взрывов изопропилнитрата, исключить которые удалось совершенствованием топливной системы; два отказа радиовзрывателя – пришлось доработать его схему.
На завершающей стадии испытания проходили в основном успешно, и после их окончания летом 1964 г. Государственная комиссия рекомендовала комплекс «Круг» к принятию на вооружение. Вскоре элементы опытного образца ЗРК впервые представили руководству страны на показе военной техники, состоявшемся в подмосковной Кубинке.
В.П. Ефремов вспоминал: «Первым к стенду, где был выставлен ЗРК «Круг», подошел председатель ГКРЭ В.Д. Калмыков, который задал ряд вопросов, касающихся сравнения «Круга» с ЗРК ПВО страны С-75. Затем к стенду подошел Д.Ф. Устинов. Он был в курсе результатов госиспытаний и задавал вопросы о подготовке заводов к серийному выпуску ЗРК. При этом он помнил, что им было принято решение о запуске этой системы в серийное производство еще до окончания государственных испытаний.
Спустя некоторое время стенд в сопровождении Д.Ф. Устинова посетил А. Н. Косыгин. Мы доложили ему об основных параметрах «Круга» и о его возможностях по защите от налетов авиации, о государственных испытаниях, а также о готовности к серийному производству. Алексей Николаевич задал ряд вопросов в основном экономического характера: сколько стоила разработка, сколько будет стоить в серийном производстве и др. Ответы на некоторые вопросы дополнял сам Д.Ф. Устинов. Мне кажется, что он ушел от нас удовлетворенным тактико-техническими характеристиками системы и учел экономические данные о возможности серийного производства.
Потом подошел Н.С. Хрущев. Доклад об основных параметрах «Круга» ему сделал представитель Министерства обороны. Во время ответов на вопросы членов Политбюро и Н.С. Хрущева в дискуссию о необходимости серийного производства вступил главнокомандующий ПВО страны маршал авиации В.А. Судец, который пытался доказывать нецелесообразность серийного производства «Круга», мотивируя тем, что существует система С-75 ПВО страны. На это высказывание быстро среагировал Н.С. Хрущев:
– Вы не поняли преимущества этой системы, Вы потеряли перспективу развития этой техники, товарищ Судец».

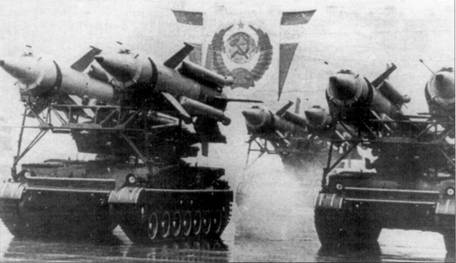

Пусковые установки 2Г124 ЗРК «Круг» на Красной площади.
Пусковая установка 2П24 ЗРК «Круг» после парада на Красной площади. За рубежом комплекс получил обозначение SA-4 «Ganef».
Действительно, «Круг» представлял собой принципиально новое средство ПВО, при создании которого удалось решить ряд сложных технических задач – обеспечение автоматизированного развертывания (свертывания) боевых средств комплекса, автоматической навигации и топопривязки самоходных боевых средств комплекса, телекодовой связи между боевыми средствами, высоких
Вскоре после показа, несмотря на произошедшую в середине октября 1964 г. смену руководства страны, было выпущено Постановление Совета Министров СССР №966-377 от 26 октября 1964 г. «О принятии на вооружение подвижного зенитного управляемого реактивного комплекса 2К1 1 «Круг» с ЗУРЗМ8». В этом документе были закреплены основные характеристики комплекса: одноканальный по цели; командная (телеуправление) система наведения ЗУР по методам «трехточек» и «половинного спрямления»; зона поражения – 3-23,5 км (на 1,5 км ниже установленной ТТЗ по высоте), по дальности – 11 -45 км, курсовой параметр целей – до 18 км (на 2 км меньше, чем в ТТЗ); максимальная скорость обстреливаемых типовых целей (типа F-4C и F-105D) – до 800 м/с (на 200 м/с больше, чем в ТТЗ); средняя вероятность поражения неманеврирующей цели по всей зоне поражения – не ниже 0,7; время развертывания (свертывания) ЗРК – до 5 мин.
Спустя год пусковые установки ЗРК «Круг» были впервые продемонстрированы во время парада на Красной площади в Москве. За рубежом новый ЗРК получил обозначение SA-4 «Ganef».
Основным подразделением комплекса 2К11 «Круг» стал зенитный ракетный дивизион (зрдн) армейского или фронтового подчинения. Собственно, ЗРК «Круг» и составлял зенитный ракетный дивизион как минимальную совокупность сил и средств, обеспечивающих обнаружение и уничтожение воздушной цели. В состав зрдн входил взвод управления (станция обнаружения целей СОЦ1С12, кабина приема целеуказания КПЦ К-1 «Краб», с 1981 г. пункт боевого управления из состава АСУ «Поляна-Д1» (см. «ТиВ» №6/2003 г.), три зенитных ракетных батареи (одна СНР 1С32, три СПУ 2П24 с двумя ЗУР на каждой), техническая батарея (контрольно-проверочные испытательные станции КИПС 2В9, транспортные машины ТМ 2Т5, транспортно-заряжающие машины ТЗМ 2Т6, машины-заправщики, технологическое оборудование для сборки и заправки ракет топливом). Все боевые средства ЗРК (СОЦ 1С12, СНР 1С32, СПУ 2П24, ЗУР ЗМ8, ТЗМ 2Т6), кроме ТЗМ, размещались на гусеничных самоходных шасси высокой проходимости. Имевшийся у них запас топлива обеспечивал совершение марша со скоростью 45-50 км/ч на удаление до 300 км и возможность ведения боевой работы на месте в течение 2 ч.
Серийное изготовление ряда основных элементов «Круга» было поручено Марийскому машиностроительному заводу. При этом специалистам НИИ-20 пришлось практически полностью перевыпустить схемы соединений антенного поста и всех связей с элементами аппаратного отсека, скорректировать документацию, устранив в ней обнаруженные ошибки и найдя ряд новых решений.
Важную роль в организации серийного выпуска сыграло и КБ Марийского машиностроительного завода, работа которого оказалась сопряжена с целым рядом проблем, связанных с различиями в технологических процессах в НИИ- 20 и на заводе. Так, на заводе не имелось опыта изготовления силовых конструкций и приводов, необходимых для «Круга». Поэтому здесь пришлось решать те же проблемы, что и несколькими годами раньше в НИИ-20 – осваивать аргонодуговую сварку, бороться с деформациями каркасов, создавать испытательную базу для настройки систем и пр.
Большие сложности встретились и при освоении производства аппаратуры «Круга» на Ижевском электромеханическом заводе. Здесь также сказалось отсутствие опыта производства военной аппаратуры во взаимодействии с заказчиком. В частности, для завода оказались весьма серьезной проблемой испытания СРП на влажность. Созданные для этого прибора ламповые решающие усилители должны были «держать влагу» при сопротивлении изоляции 500-1000 МОм и напряжении 250-400 В.
Как вспоминал ветеран НИИ-20 Эдуард Иванович Соренков, «Трижды после тщательных промывок контактов и панелей СРП не выдерживал испытаний по точности работы из-за резкого падения сопротивления изоляции и утечек после двухдневного выдерживания во влажной среде. В результате для работников завода на долгое время сохранилась в памяти картина со стоящим около стойки прибора заместителем главного конструктора с чайником и кипятильником в руках, который искал таким способом пути утечек тока. В конечном счете разрешению проблемы помог представитель заказчика, высказавший сомнение о допустимости доработок (промывок в спецрастворе) покупных изделий – разъемов на входном контроле завода. Обращение к главному инженеру и его«разборки»со службами привели к немедленному положитель – ному результату. После замены в СРП нескольких сотен разъемов новыми (без промывки) прибор с первого захода успешно выдержал испытания. В честь сдачи первого прибора военпредам дирекция организовала банкет».
