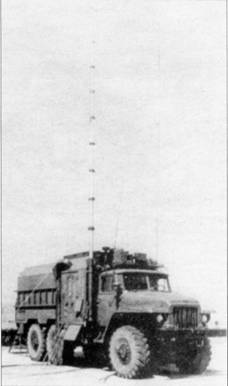

Кабина сопряжения и связи 9С487 (КСС-Б) пункта боевого управления 9С478 (ПБУ-Б) зенитной ракетной бригады «Круг» – АСУ 9С468М1.
Кабина боевого управления 9С486 (КБУ-Б) пункта боевого управления 9С478 (ПБУ-Б) зенитной ракетной бригады «Круг» – АСУ 9С468М1 («Поляна-Д1»).
Кабина
Мощный толчок в развитии производства дало и освоение РЛС 1С12 на Новосибирском заводе им. Коминтерна. Здесь специально для этой цели были расширены площади ряда цехов и построено несколько новых. Потребовавшиеся для изготовления столь сложного изделия передовые технологические процессы позволили организовать выпуск РЛС на качественно ином уровне. При этом было освоено и внедрено около 20 новых технологий, в том числе аргонодуговая сварка, заливка трансформаторов эпоксидными смолами, пайка ферритов, гальванопластика, производство керамики и многослойных печатных плат, литье под давлением и по выплавляемым моделям, применение новых материалов и комплектующих изделий. В конечном счете, это позволило уменьшить затраты на изготовление РЛС 1С12 в десять раз.
В 1960- 1970-х гг. работы по созданию, освоению и модернизации «Круга» были отмечены премиями: Ленинской – В.П. Ефремов, И.М. Дризе, Л.В. Люльев, А.Ф. Усольцев, В.В. Райзберг и другие; Государственной – Э.И. Соренков, В.П. Чувилин, А.И. Извеков, Г.Б. Балашов и другие. Государственных наград были удостоены многие представители промышленности и Министерства обороны: орденом Трудового Красного Знамени наградили И.М. Дризе и Р.С. Толмачева, орденом «Знак Почета» – В.П. Епифанова, Ю.Г. Сабинина и Э.И. Соренкова. Многие участники разработки получили медали «За трудовую доблесть» и «За трудовое отличие».
В 1966 г. за работу по созданию «Круга» В.П. Ефремова наградили орденом Ленина. С началом серийного производства ЗРК и его поступлением в войска В.П. Ефремов представил диссертацию в форме научного доклада на соискание ученой степени кандидата технических наук. Диссертация была успешно защищена, но по предложению руководителя КБ-1 ГКРЭ А.А. Расплетина на этом же заседании совета, в тот же день, она была рассмотрена как докторская и защищена.
Приказом министра радиопромышленности 28 августа 1968 г. В.П. Ефремова назначили научным руководителем, 19 сентября – председателем НТС, а 13 февраля 1969 г. – директором и главным конструктором преобразованного НИИ-20 – Научно-исследовательского электромеханического института (НИЭМИ).

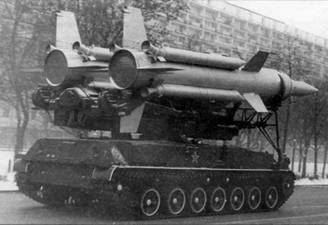

Транспортно-заряжающая машина 2Т6. Внизу: процесс перегрузки ракет с ТЗМ 2Т6 на пусковую установку 2П24.
В.П.Чувилин.
Ю.Г. Сабинин.
Э.И. Соренков.
А.И. Телига.
Еще летом 1964 г., одновременно с положительным заключением Госкомиссии, был составлен «Перечень замечаний и предложений по устранению отмеченных госкомиссией недостатков комплекса». Их количество составило почти сотню. Отмечалась необходимость расширения зоны поражения ЗРК и повышения эффективности стрельбы в некоторых точках зоны поражения, особенно на малых высотах, а также определения точностных характеристик РЛС при наличии «зеркальных» поверхностей.
Часть из намеченных усовершенствований предполагалось ввести уже с первого серийного комплекта ЗРК. Более сложные изменения планировалось сделать позже, на этапе модернизации. Так, были предусмотрены: защита СНР от самонаводящихся противорадиолокационных ракет, повышение надежности работы при активных помехах, использование в составе ракеты головки самонаведения.
Дальнейшее совершенствование комплекса проходило в несколько этапов. При этом основное внимание уделялось замечаниям, сделанным по результатам первых лет эксплуатации «Круга» в воинских частях, ранее принятым решениям Госкомиссии по совместным испытаниям ЗРК, замечаниям представителей полигона после контрольных испытаний, развитию техники и тактики действий средств воздушного нападения, научно-техническим заделам НИЭМИ.
Как правило, требования, обозначавшие необходимость выполнения очередной модернизации, оформлялись «пакетами» и выполнялись в виде тем («Грань», «Безопасность», «Сектор» и др.).
Одной из первых работ, проведенных по результатам эксплуатации «Круга» в воинских частях, стало усовершенствование системы горизонтирования самоходов СНР 1С32 и ПУ 2П24 на позиции. Считалось, что свободно подвешенный маятник блока горизонтирования К-160 будет непрерывно выдавать с помощью датчиков углы перекоса платформ СНР и ПУ – «угол протаптывания» (поворот вокруг продольной оси)и «угол галопирования»(поворот вокруг поперечной оси). Оба этих угла учитывались при решении задачи встреливания ракеты в луч захвата ракетного канала РЛС. Однако при вращении антенного поста СНР и направляющих ПУ в предстартовый период самоходы покачивались, что приводило к непрерывному изменению углов, и система входила в колебания. Занявшись поиском способа демпфирования колебаний, ведущий конструктор схемы горизонтирования А.И. Телига предложил ввести механизм стопорения маятника после включения аппаратуры и ввода углов горизонтирования. При этом первоначально отработанные углы «протаптывания» и «галопирования» фиксировались для занятой позиции. В результате, колебания системы наведения направляющих ПУ в точку встреливания прекратились, а точность работы практически сохранилась.
В числе первых выполнили доработки «Круга» по снижению его нижней границы досягаемости и уменьшению «мертвой зоны». Для этого потребовалось провести ряд глубокихтеоретических и инженерных исследований, поскольку процесс стрельбы по низколетящим целям значительно усложнялся помехами на экранах РЛС от местных предметов – деревьев, строений, подстилающих поверхностей типа снега, водной акватории, мокрого луга и пр. Проведенные на полигоне испытания СНР по низколетящим целям позволили собрать большой статистический материал, подтвердивший теоретические положения об особенностях сопровождения цели при наличии на приемной антенне сигналов от цели и переотраженных от земли. Были найдены дальности полного разделения этих сигналов и перехода оси равносигнальной зоны к точному сопровождению цели. Все это позволило сформировать требования к позиции СНР 1С32, при соблюдении которых можно было уменьшить влияние отражений на точность сопровождения целей.
Для поражения низколетящих целей в ЗРК «Круг» также ввели режим стрельбы с превышением, что позволило уменьшить вероятность преждевременного срабатывания радиовзрывателя.
Большой объем доработок СНР 1С32 потребовался и для обеспечения стрельбы в условиях применения противником самонаводящихся на излучение противорадиолокационных ракет (ПРР), в частности, появившейся в середине 1960-х гг. ракеты AGM-45 Shrike («Шрайк»), При этом с привлечением частей ВВС неоднократно моделировались дуэльные ситуации противоборства СНР-ПРР, позволявшие определить факторы, способствующие повышению живучести ЗРК. В первую очередь, были определены приемы его боевой работы, регламент излучения РЛС и использования телевизионного оптического визира для поиска и полуавтоматического сопровождения цели. Эти работы выполнялись под руководством В.П.Чувилина и Э.И. Соренкова.
