В данном случае не потребовалось увеличивать длину шасси, и БТР-МД выполнен на той же пятикатковой (пятиопорной) базе, что и БМД-3.

Бронетранспортер скомпонован по схеме с задним расположением МТО и передним – отделения управления. Среднее отделение корпуса может использоваться для размещения десанта, раненых на носилках, либо грузов снабжения. Отделение управления и среднее отделение находятся внутри высокого корпуса рубочного типа, занимающего около 2/3 общей длины машины.

Сварной герметичный бронированный корпус выполнен из алюминиевого броневого сплава; уширение корпуса в верней части образует большие надгусеничные ниши с вертикальными бортами. Лобовые листы корпуса расположены с наклоном к вертикали

и формируют выпуклую ломаную линию в вертикальном продольном сечении. Наклон лобовых листов и характерные «скулы» корпуса несколько увеличивают защищенность лобовой проекции. В то же время размеры и форма корпуса призваны обеспечить максимально возможную вместимость машины при жестких ограничениях по массе и допустимой высоте, определяемых требованиями парашютного десантирования из самолетов военно-транспортной авиации. В нижней части корпуса выполнены усиленные бортовые скосы – реданы.

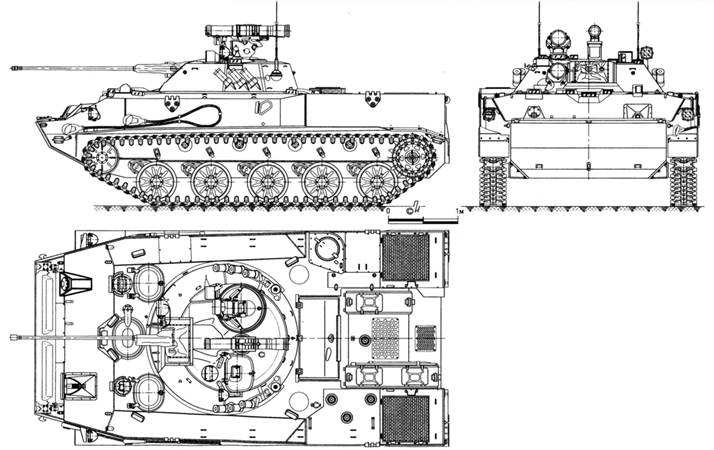

Общий вид боевой машины десанта БМД-3.

Механик-водитель, как и в БМД-3, располагается в отделении управления по оси машины. На его рабочем месте смонтированы органы управления, включая регулируемую рулевую колонку. Справа и слева от места механика-водителя расположено по два универсальных сиденья на возвышенном полике. Над местами механика- водителя и находящегося справа от него десантника в крыше имеются люки с откидными крышками. Рабочее место механика-водителя оборудовано тремя перископическими приборами наблюдения ТНГТО-170А; средний прибор может заменяться ночным прибором наблюдения.

С левой стороны в передней части корпуса на крыше смонтирована поворотная командирская башенка с автономной закрытой пулеметной установкой 7,62-мм пулемета ПКТ (ПКТМ) с наружной системой питания и прицелом 1П67М. Башенка снабжена прибором наблюдения ТКН-ЗМБ с осветителем ОУ-ЗГА, перископическими приборами наблюдения ТНПТ-1 и ТНПО-170А, подъемным механизмом и верхним люком. Универсальное сиденье командира-оператора связано с верхним погоном башенки и вращается вместе с ней (поворотная башенка с дистанционно-управляемым 7,62-мм пулеметом ставилась еще на опытный вариант БТР-Д, но тогда от нее отказались).

В правой части отделения управления смонтирована курсовая установка, рассчитанная на размещение 5,45-мм ручного пулемета РПКС74 либо автомата АКС74 (АК74М), над ней находится перископический прицел-прибор наблюдения ТНПП-220А. В бортах средней части и в крышке кормового люка смонтированы три шаровые установки с заслонками, предназначенные для стрельбы из индивидуального оружия десанта. На верхнем лобовом листе корпуса крепятся два блока дымовых гранатометов системы «Туча».

В средней части корпуса установлены откидывающиеся к борту двухместные сиденья со складными спинками – по три на борт. Десантники размещаются на сиденьях лицом по ходу машины; сиденья снабжены комплектом привязных ремней. Для посадки и высадки десанта служат большой кормовой люк и два прямоугольных люка в крыше корпуса.

Позади мест десантников с левой стороны в средней части корпуса расположен отсек с автономным энергоагрегатом, с правой стороны – короб воздуховода с выдвигающейся воздухозаборной трубой и система очистки наружного воздуха с ФВУ, включающей нагнетатель, фильтр тонкой очистки, фильтр-поглотитель и воздуховоды. Воздуховоды дают возможность направленной регулируемой подачи очищенного воздуха в зону рабочих мест. К воздуховодам могут подсоединяться индивидуальные средства защиты органов дыхания – например, полумаски.

Каждое универсальное сиденье экипажа в наземном положении («сидя») крепится штангой на кронштейн с внутренней стороны крыши

корпуса. В положении для десантирования оно отсоединяется от кронштейна, опускается на упор, связанный с возвышенным поликом, и откидывается. При десантировании внутри машины десантник, разместившись на сидении, затягивает ремни привязной системы, голову опирает на заголовник сидения, ступни ног – на подножку на полике. Как и в базовой машине, крепление универсальных сидений к крыше увеличивает в наземном положении защищенность десантников при подрыве на мине или фугасе.

Немаловажным новшеством в БТР-МД стала установка на днище в отделении управления и среднем отделении электронагревательных устройств, работающих совместно с электровентилятором и обеспечивающих обогрев обитаемого объема бронетранспортера в режиме рециркуляции. Воздух забирается непосредственно из обитаемого объема и после нагрева подается из-под возвышенного полика (на БМД-3 и БМД-4 такую систему не использовали).

Силовой блок, трансмиссия, ходовая часть и органы управления БТР-МД в целом аналогичны БМД-3 (БМД-4).

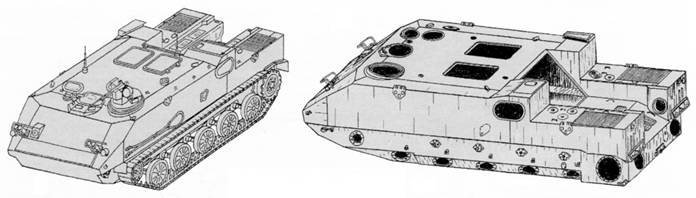

Общий вид БТР-МД и его корпус.

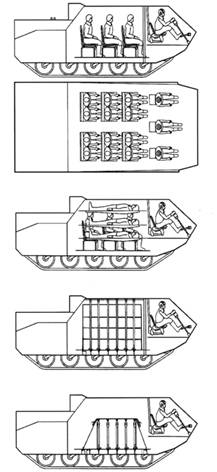

Варианты размещения людей и грузов в корпусе БТР-МД.

Отделение управления и среднее отделение БТР-МД. Вид в плане.

БТР-МД быстро приспосабливается для решения задач эвакуации раненых или транспортировки грузов снабжения. Для этого в среднем отделении имеются кронштейны и съемные приспособления для установки многоярусных носилок с ранеными, а также устройства для закрепления с помощью привязных ремней с замками различных грузов (ящиков с боеприпасами, емкостей с жидкими веществами и т.п.). Кроме кронштейнов и ремней для установки санитарных носилок, вдоль бортов машины в среднем отделении размещаются укладки со средствами оказания первой помощи (например – комплектов «Роза-МТ», кислородных ингаляторов КИ-4, аппарата для искусственной вентиляции легких ДП-10-02 и др.). Для погрузки и выгрузки перевозимых грузов через кормовой люк могут использоваться съемные аппарели и вытяжные ремни.

Для внешней связи служат установленные в передней части корпуса УКВ радиостанции Р-168-5УВ и Р-168-25У, обеспечивающие дальность радиосвязи в движении, соответственно, до 10 и до 20 км. Антенные выводы выполнены на крыше корпуса-у правого борта и у края кормового люка.

Характерно, что БТР-МД имеет ту же боевую массу, что и БМД-3 – 13,2 т. Новая база позволила увеличить грузоподъемность авиадесантируемого бронетранспортера почти в 1,5 раза по сравнению с БТР-Д и практически уравнять ее с более тяжелым плавающим БТР-50П (все эти машины выпускались на ВгТЗ).

Плавучесть БТР-МД («Ракушка») обеспечивается водоизмещением корпуса. Откидной волноотражательный щит установлен на верхнем лобовом листе корпуса. Запас плавучести, устойчивость и высота свободного борта на плаву в сочетании с водометными движителями допускает не только преодоление с хода водных преград с заметным течением, но и десантирование бронетранспортера с десантных кораблей ВМФ и преодоление машиной с десантом или грузом полосы прибоя. При волнении к выдвижной воздухозаборной трубе может присоединяться труба для обеспечения забора воздуха при плаве.
