Техника и вооружение 2015 04

Коллектив авторов

Быстротечность обстановки, ограниченные сроки для оборудования, частая смена районов развертывания ПУ обусловили необходимость перехода к принципиально новым техническим формам конструкций фортификационных сооружений. Были сформулированы основные направления их развития:

– приведение в соответствие существующих типовых сооружений к новым требованиям по защитным свойствам;

– разработка сборно-разборных полевых сооружений из новых материалов;

– разработка подвижных полевых сооружений.

В качестве основной концепции при их разработке было принято создание фортификационных сооружений промышленного изготовления – полной заводской готовности к

применению.

В это же время впервые провели ряд НИР по унификации и стандартизации наиболее массовых типов полевых фортификационных сооружений и их элементов, по разработке простых конструкций унифицированных сооружений, доступных для изготовления всеми родами войск, а также по использованию сборных конструкций фортификационных сооружений промышленного изготовления из волнистой стали, фанеры и сборного железобетона.

Это было вызвано тем, что к 1954-1955 гг. в качестве типовых сооружений рекомендовались 12 видов блиндажей и шесть видов убежищ легкого типа. Отдельные сооружения имели от 14 до 18 различных элементов, что значительно затрудняло централизованную заготовку материалов, а также сборку. Так, при оборудовании только одного батальонного района обороны на передовой позиции силами войск необходимо было возвести: подбрустверных блиндажей на 4 и 8 чел. – 70-75 шт., убежищ легкого типа на 10-25 чел. – 12-19 шт., с общей затратой лесоматериалов на блиндажи и убежища до 500-600 м3 .

Проводились НИР и ОКР по созданию фортификационных сооружений из стандартных элементов волнистой стали отечественного производства. В результате исследований и испытаний трофейных образцов волнистого железа и опытных отечественных образцов волнистой стали были установлены: рациональный профиль, толщина листа волнистой стали (проката), размеры и типы конструкций стандартного элемента из фортификационной волнистой стали для возведения сооружений на позициях, в районах и ПУ.

Определили номенклатуру сборных полевых сооружений из стандартных элементов волнистой стали. К ним относились: убежища различного назначения, помещения-убежища для отделов штаба полка, дивизии, корпуса на НП, подземная часть сооружений НП, помещения-убежища для командиров батальонов, полков, начальников родов войск, различные блиндажи, укрытия, заслоны, а также обделка ниш, галерей и т.д. Уточнили и тактико-технические требования к полевым фортификационным сооружениям, которые могут быть выполнены из стандартных элементов волнистой стали. Разработали технические проекты фортификационных сооружений установленного типа, а также заказали опытные партии стандартных элементов из волнистой стали на отечественной промышленной базе.

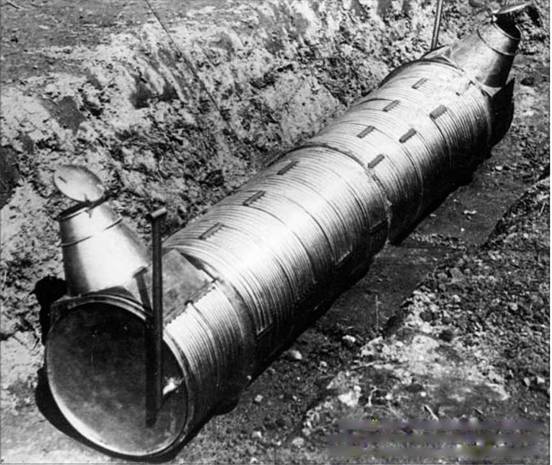

Общим вид состыкованных между собой двух комплектов сооружений КВС-У в котловане.перед обсыпкой.

Слева – кольцо, собранное из трех элементов волнистого стеклотекстолита. Справа – дверь полотна корытообразного профиля из стеклотекстолита.

Первые серийные

С учетом полученных результатов в Отдельном проектно-фортификационном бюро Инженерных войск Советской

армии (ОПФБ ИВ СА) совместно с НИИИ им Д.М. Карбышева спроектировали сооружения промышленного изготовления из волнистой стали и водостойкой (бакализированной)фанеры для инженерного оборудования ПУ. Уже в 1956- 1957 гг. на Днепропетровском заводе металлоконструкций выпустили опытные образцы комплекта элементов волнистой стали КВС и сооружение КВС-У, а на Парфинском фанерном комбинате – сооружение из бакализированной фанеры КФУ.

КВС-У и КФУ стали первыми образцами конструкций сборно-разборных сооружений промышленного изготовления многократного использования при инженерном оборудовании ПУ. Они отличались по форме и конструктивному исполнению.

Комплект элементов волнистой стали КВС был разработан для возведения блиндажей и убежищ, перекрытых щелей, участков траншей с минимальным использованием лесоматериалов (тамбуры, защитные двери, торцевые стенки, и др.) и в сочетании с бумажными земленосными мешками – при инженерном оборудовании позиций и районов.

КВС-У – сооружение полной заводской готовности, предназначенное для инженерного оборудования ПУ в ходе подготовки исходных районов для наступления, при наступлении и закреплении захваченных рубежей, а также в обороне – при оборудовании позиций войск на главном направлении в первой полосе обороны тактического звена, где условия не позволяли или затрудняли возводить сооружения другого типа (железобетонные, крупноблочные и т.п.). Сооружение было принято на снабжение в марте 1958 г. (разработчик – ОПФБ ИВ СА, предприятие-изготовитель – Днепропетровский завод металлоконструкций).

КВС-У состояло из основного помещения, тамбура с шахтным входом (тамбура и входа). Остов основного помещения кольцевого очертания собирался из элементов волнистой стали ФВС (по три элемента в кольце – всего семь колец), а по длине сооружения эти элементы укладывались в нахлестку на одну полуволну.

В комплект элементов сооружения также входили специальные элементы ФВС с отверстиями для установки и крепления перископа ППК-1 или коробов (труб) для ввода кабельных линий, которые были разработаны позднее и введены в комплект КВС-У в 1959 г. Торец основного помещения закрывался специальной диафрагмой.

Тамбур собирался из четырех элементов ФВС и покрытия тамбура. На покрытии тамбура монтировался промежуточный конус или дополнительный элемент и защитно-герметический люк. Один торец примыкал к основному помещению и отделялся от него перегородкой с герметической дверью, а другой торец закрывался торцовой перегородкой. Вход в тамбур оборудовался лестницей.

В основном помещении устанавливались: фильтровентиляционный агрегат ФВА-100 (ФВА-100/50 или ФВА-50/25) и печь ОПП (МОП-6), столы для работы и аппаратуры, нары для отдыха, табуреты и пр. Воздухозабор ФВА-100 оборудовался вентиляционным защитным устройством ВЗУ-100, дымоход ОПП – защитным устройством ДЗУ-100 (ПВУ-100).

В комплект КВС-У не входили: отопительная печь ОПП, фильтровентиляционный агрегат ФВА-100, вентиляционная труба с оголовком ВЗУ-100, дымовая труба с оголовком ДЗУ-100, бытовое оборудование сооружения – их поставляли отдельно.

Особой популярностью в Инженерных войсках пользовались комплекты элементов ФВС и сооружение КВС-У, разработанное для ПУ полка.

Транспортировка контейнера с комплектом сооружения КВС-У вертолетом Ми-4.
