По данным различных источников, в группировку ракет Р-36 в 1966-1979 гг. входили следующие ракетные дивизии (рд):
– 13-я рд, Домбаровкий – 60 пусковых установок (ПУ);
– 38-я рд, Державинск – 48 ПУ;
– 41-я рд, Алейск- 30 ПУ;
– 57-я рд, г. Жангиз-Тобе – 48 ПУ;
– 59-я рд, Карталы – 42 ПУ;
– 62-я рд, Ужур – 60 ПУ.
Вскоре после постановки первых Р-36 на боевое дежурство из частей стали поступать тревожные сигналы – ракеты текут…
При этом наблюдались не ручьи топлива или окислителя, бегущие по топливным бакам, а небольшие протечки, проявляющие себя влажными пятнами, а чаще – только фиксируемым специальными приборами присутствием паров компонентов в «сухих» отсеках ракеты или в объеме шахты ракеты. Но мириться с этими, казалось бы не опасными, явлениями было нельзя. Даже в минимальной концентрации
Нельзя сказать, чтобы эти сообщения были восприняты как гром среди ясного неба. Еще в 1963 г. в американской печати появились сообщения о подобных проблемах, выявившихся на ракетах «Титан-2».
Первыми под подозрение попали разъемные соединения в топливной системе. Их применение определялось требованием по обеспечению ремонтопригодности ракеты. Оно не являлось надуманным. Как известно, первенцы КБЮ, ракеты Р-12, производились промышленностью до 1964 заслужили до 1989г. Столь долгая жизнь достигалась плановой переборкой ракет с заменой части деталей, которая осуществлялась на ремонтных заводах. Но Р-12 эксплуатировались в частях «сухими» – заправка части ракет штатными компонентами проводилась в исключительных случаях.
А Р-36 должны были годами нести боевое дежурство в заправленном состоянии.
Пришлось коренным образом пересмотреть конструкцию ракеты, исходя из замены разъемных соединений на сварные. Количество неразъемных соединений уменьшили более чем на порядок – до 23. Сварочные автоматы появились даже в цеху общей сборки ракеты.
Но это не решило проблему. Выяснилось, что текут и сварные швы. А затем конструкторы пришли к осознанию еще более печального факта: протечки образуются и вне зон сварных швов. Негерметичность алюминиевых сплавов проявлялась в относительно тонких стенках топливных магистралей. Сказывалась высокая капиллярная проницаемость паров компонентов топлива. В результате алюминиевые сплавы заменили на сталь. Для сопряжения стальных и алюминиевых конструкций ввели биметаллические переходники. Специальное производство этих переходников было организовано на заводе в г. Орджоникидзе на Северном Кавказе.
Однако и после этого ракеты продолжали течь. Выявилась необходимость исключить неметаллические включения в алюминиевых деталях. Пришлось ввести вакуумный переплав сплавов и фильтрацию жидкого металла через стеклоткань. На всех этапах производства изделия подвергались ультразвуковому контролю. Для проверки герметичности применили гелиевые течеискатели.
По мере совершенствования технологических процессов диаметр оставшихся капилляров становился все меньше и меньше. В результате обнаружилось благоприятное явление – самозакупорка этих капилляров при попадании в них жидкости.
На ракету внедрили систему дистанционного контроля загазованности с датчиками, размещенными в хвостовых и приборных отсеках.
Провели эксперимент на полноразмерном топливном отсеке второй ступени, в разделительное днище которого ввели устройство для регулирования протечек окислителя. Выяснилось, что гидравлическая система предохранения топливных баков предотвращает катастрофические последствия при обильных протечках, а при постепенном проникновении окислителя в нижний бак образуются не нитраты, а хорошо растворимые в «гептиле» нитриты.
Все мероприятия по обеспечению герметичности внедрялись постепенно и были реализованы в полном объеме в изделии 8К67М, испытанном тремя пусками по Камчатке весной 1968 г. и полностью сменившем в производстве первоначальную 8К67 с начала 1969 г.
Но полсотни исходных 8К67 уже поставили в войска и требовалось исключить течь и на этих изделиях. В части направлялись заводские бригады, силами которых места утечки обматывались специальной сорбирующей углетканью, которая изготавливалась в двух модификациях – УТСГ и УТСО, предназначенных, соответственно, для ремонта
Моноблочные МБР Р-36 состояли на вооружении до 1978 г.

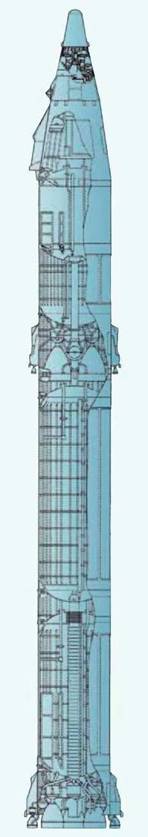

Компоновка ракеты Р-Зборб (8К69).
В отличие от всех других стратегических ракет, «тридцатьшестой» пришлось нести службу не только в качестве МБР, но и как принципиально новое оружие, предназначенное для нанесения удара по наземным объектам из космоса.
Проектирование орбитальной ракеты Р-Зборб (8К69) велось вслед за работами по МБР. От нее она отличалась в основном головной частью массой 3648 кг, в состав которой наряду с боевым блоком 8Ф673 массой 1410 кг входил так называемый «отсек управления» 8Ф021. В выполненном в виде усеченного конуса отсеке 8Ф021 располагались тороидальные баки азотного тетраоксида и «гептила», однокамерный тормозной двигатель 8Д612, а также приборы автомата стабилизации и автомата управления дальностью. Двигатель, разработанный в Днепропетровске, в КБ-4 ОКБ- 586, обеспечивал удельный импульс 312,2 кг.с/ кг и допускал регулирование тяги в пределах ±7%. Так как запуск двигателя должен был производиться после часового пребывания в невесомости, потребовалось провести его испытания на летающей лаборатории Ту-16. Перед включением двигателя 8Д612 самолет летел по параболической траектории, как это осуществлялось при тренировках космонавтов на невесомость. В ходе десяти полетов подтвердилась возможность включения двигателя даже при отрицательной перегрузке 0,05 единицы.
Вместе с орбитальной головной частью от ракеты отделялся приборный отсек, в котором находилась большая часть приборов инерциальной системы управления с гиростабиллизированной платформой, с дополнительно введенным радиовысотмером. Приборный отсек был меньше, чем на МБР, часть элементов системы управления оставалась в переходнике, дополнительно введенном на вторую ступень ракеты. Приборный отсек отделялся от орбитальной головной части перед включением тормозной двигательной установки.
Как и у королевской ГР-1 (8К713), орбитальная головная часть выводилась двумя маршевыми ступенями на низкую круговую орбиту и при подлете к цели тормозилась включением собственной двигательной установки. Но в отличие от ГР-1, для коррекции инерциальной системы управления использовалась не астросистема, а система «Каштан» на базе радиовысотомера РВ-21, который задействовался дважды – в начале и в конце орбитального участка полета.
С 16 декабря 1965 по май 1966 г. с НИИП-5 были запущены три ракеты по району «Кура» на Камчатке, но только два пуска прошли относительно успешно, а еще один пуск не состоялся. Первые пуски по орбитальному варианту 18 сентября и 2 ноября 1966 г. прошли аварийно. Только 25 января 1967 г. орбитальная головная часть, совершив почти полный оборот вокруг Земли, вышла в заданный целевой район Новая Казанка, удаленный на 300 км от стартовых позиций полигона Капустин Яр, с которых раннее пускались на полную дальность трофейные «Фау-2» и отечественные Р-1. Орбитальная головная часть была официально заявлена как спутник «Космос-139». Еще один пуск 22 марта закончился аварией. Далее с 17 мая 1967 г. по 8 августа 1971 г. в ходе сначала летных испытаний, а с 1970 г. – контрольных и учебно-боевых пусков на орбиту были выведены еще 14 «предназначенных для исследования космического пространства» спутников семейства «Космос» с номерами 160, 169, 170, 171, 178, 179, 183, 187, 218, 244, 298, 354, 365 и 433.
18 апреля 1968 г. при возвращении с орбиты «Космоса-218» впервые удалось спасти боевой блок с использованием парашютной системы. Летные испытания завершились 20 мая 1968 г., а уже после этого, 21 и 28 мая, выполнили два пуска на дальность МБР по «Акватории» на Тихом океане.
Американцы сразу поняли истинное назначение спутников «исследователей космического пространства» и развернули пропагандистскую компанию против вывода ядерного оружия в космос посредством системы бомбардировки с незамкнутой орбиты (Fractional Orbital Bombardment System, или FOBS).
