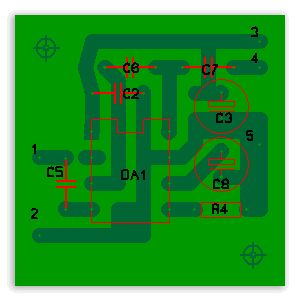

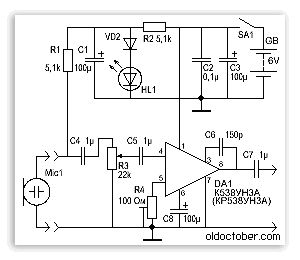

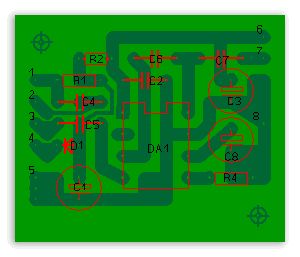

Пример разводки печатной платы усилителя динамического микрофона.
1. Вход.
2. Корпус.
3. Питание +6В.
4. Выход.
5. Корпус.
Сам я изготовил печатную плату исходя из размеров имеющихся в моём распоряжении элементов управления и корпуса.
Ссылка на чертежи печатных плат в конце статьи.
Корпус.
Консервная банка со
Для размещения конструкции хорошо бы выбрать металлический корпус. Если используется пластмассовый корпус, то всю конструкцию желательно поместить в экран. Экран можно изготовить из жести консервной банки от сгущенного молока. Эти банки всё ещё покрывают оловом, и они прекрасно паяются (их даже не нужно лудить). И вкусно и полезно… для самодельщика. Корпус регулятора уровня сигнала должен соединяться с экраном всего усилителя.

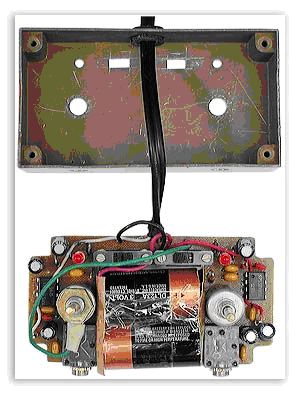

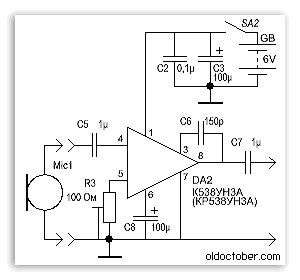

На картинке корпус из дюралюминия и печатная плата в сборе. На плате два независимых усилителя с раздельным управлением питанием. Чтобы можно было записать стерео сигнал с использованием двух произвольных микрофонов, усилитель каждого канала снабжён отдельным входным гнёздом.
Элементы управления установлены прямо на печатной плате. Регулировка коэффициента усиления осуществляется один раз путём подбора постоянных резисторов при настройке усилителя.

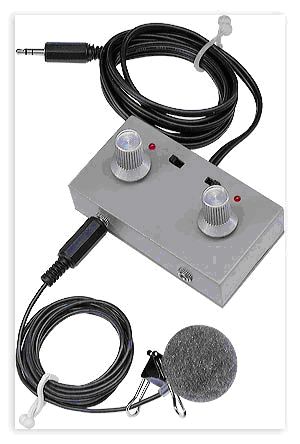

Микрофонный усилитель в сборе. Микрофонный усилитель соединяется с компьютером экранированным кабелем, на конце которого находится разъём Джек 3,5мм (Jack 3,5mm).
Сравнительные испытания.
При сравнительном испытании, регуляторы устанавливались в такое положение, которое бы обеспечило одинаковый уровень записанного сигнала, как при использованием микрофонного усилителя, так и без него.

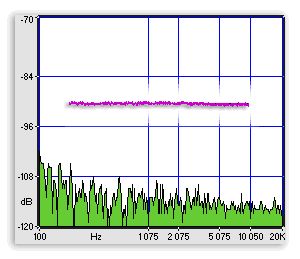

Зелёный — уровень шума.
Малиновый — вид шума.

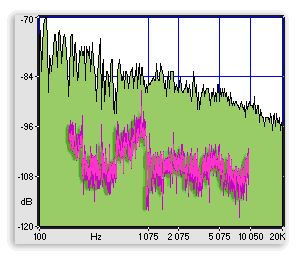

На графике уровень шумов микрофонного усилителя встроенной аудио карты в режиме «Microphone Boost».
Уровень записи — 1,0.
Уровень шума около — 80 Дб.
Для того чтобы получить минимальный уровень шумов, я установил максимальный уровень сигнала резистором R3. Это позволило использовать усилитель линейного входа аудио карты с небольшим уровнем усиления.
< image l:href="#"/>На этом графике уровень шумов самодельного микрофонного усилителя.
Уровень записи — 0,05.
Уровень шума около — 110 Дб.
Как правильно подключить динамический микрофон к кабелю.
Имея в наличии стерео микрофон от старого катушечного магнитофона, я хотел было записать стерео звук. Но, не тут то было…
Чувствительность динамических микрофонов уступает чувствительности электретных, что предъявляет к первым повышенные требования по экранированию от помех и наводок. Однако эти требования часто игнорируются производителем. Именно так обстояло дело с моими микрофонами. Подключены к кабелю они были по-разному, но каждый неправильно по-своему.
Подключение

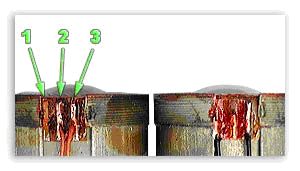

1. Корпус.
2. Вывод катушки.
3. Вывод катушки.
На рисунке видно, что у левого микрофона вообще оказался не подключенным корпус, а у правого, один из выводов катушки был подключен к корпусу. Оба эти подключения выполнены неправильно, особенно если учесть, что был применён кабель с экранированной витой парой.
На картинке показано, как правильно подключить динамический микрофон к микрофонному усилителю с асимметричным входом.
А это подключение микрофона к микрофонному усилителю с симметричным входом.
Наиболее дешёвые динамические микрофоны подключают с использованием однопроводного экранированного кабеля. На рисунке схема такого подключения.
Если вы слышите наводки в виде фона с частотой 50Гц, то микрофон лучше подключить с использованием экранированной витой пары.
Пунктирной линией на схемах показан металлический корпус микрофона, который следует соединить с экранирующий оплёткой кабеля. Выводы катушки нужно соединить с витой парой. Не все бюджетные динамические микрофоны позволяют это сделать безболезненно. Часто один из проводов катушки уже подключен к металлическому корпусу микрофона.
Внимание: Не пытаётесь самостоятельно перепаивать провод катушки к другому контакту. Катушка намотана проводом 0,05мм и тоньше. Для сравнения — толщина волоса человека 0,03-0,04мм. Любое неосторожное касание выводов катушки неминуемо приведёт к обрыву. Кроме того, выводы катушки дополнительно покрывают клеем, что также усложняет задачу.
Ура! Заработало!
Пятисекундная стерео запись сделанная при помощи двух динамических микрофонов и самодельного микрофонного усилителя. (Нужно кликнуть по картинке).
Величина резистора в цепи обратной связи R4 = 50 Ом.
Уровень сигнала микрофонного усилителя — максимум.
Уровень записи по линейному входу аудио карты = 0,2.
Как самому сделать микрофон-клипсу для компьютера, ноутбука или диктофона
Несколько слов об электретных микрофонах.
В настоящее время электретные микрофоны почти полностью вытеснили микрофоны других конструкций. Это связано с тем, что при сравнительно низкой цене, они имеют ровную АЧХ, малый вес и высокую надёжность. Если же речь заходит о миниатюрных микрофонах, то тут им просто нет равных.
1. Изолятор.
2. Металлическое кольцо, но которое натянута плёнка.
