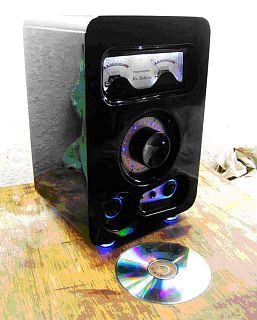

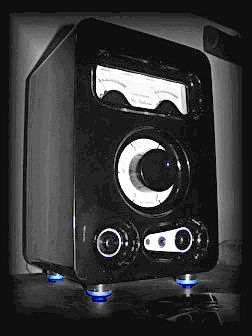

Усилитель мощности ЗЧ для компьютера
Как то в один прекрасный момент меня наконец то достали хрипы, хрюканье и дикие искажения от не серьёзных компьютерных колонок. Я перебрал несколько вариантов, но к сожалению ни один из них меня не устроил ни по качеству звука, ни по функциональности и что не маловажно — по дизайну. Вообщем пришлось вспомнить юные годы, когда я был заядлым радиолюбителем и попробовать сделать что-нибудь путёвое самому…
Представляю вам не большой ворклог, может это будет кому-то полезно ну или просто интересно.
Краткое
Мощность 2х25W, сделан на микросхемах TDA 7265 — это основной усилок, TDA 1517 — это усилок для наушников 2х5W, это основные. Превосходства его конечно очевидны хотя бы уже в показателях выходной мощности. Но я его делал не только для ушей, подобные экземпляры которые есть в продаже не соответствуют моим запросам вообще…. и в том числе по удобству эксплуатации. Например, чтобы подключить наушники с толстым штекером Jack 6,3 мм это ваще целая эпопея с переходниками и прочей ерундой, не говоря о том что они не могут в полной мере с приличным качеством просто-напросто такие наушники прокачать. Внешний вид у покупных изделий оставляет желать лучшего и такие коробочки хочется убрать под стол, чтобы их не видеть ни когда, где неудобно их включать, данный усилитель лишён этого недостатка, потому что он включается и выключается синхронно с компьютером. Вся подсветка отключается кнопкой на задней стенке дабы не мешать пользоваться компьютером в темноте, после очередного включения она автоматически включается опять. Кнопки на лицевой панели «СЕТЬ» и отключение и включение АС.
Индикатор выходного сигнала
Индикатор хотелось сделать похожим на индикаторы знаменитых усилков моей молодости. Вдохновившись воспоминаниями о бурных временах, приступил к работе.
Стильный индикатор, который хотелось бы, не представлялось возможным приобрести. Было решено исполнить его самому, из специально купленных китайских тестеров. Из них извлечены миллиамперметры, красные стрелки перекрашены в чёрный цвет.
Корпус делал из того — что попалось под руку в куче хлама на балконе.
Шкала нарисована в программе Фронт Дизайнер, с последующей доработкой в Корел Драв, потому что первая фигово дружит с разными шрифтами, а нужно было написать поинтереснее.
Защитные колпачки для механических частей индикатора исполнены из горлышек пивных бутылок (сисек), удачно употреблённых по ходу дела.
Уже нарисовывается общая картина будущего изделия.
Примерка индикаторов. Потом они убраны подальше до конечной сборки прибора (очень нежные детали, легко можно испортить).
Для управления, я спаял усилитель напряжения, чтобы не было влияния на звуковой тракт и работа была корректной. Проверяем — всё зашибись, работает отлично. Схема найдена в сети от какого-то совкового советского мафона, по моему Весна я не запоминал.
Смотрим
Вот и шкала, надпись mr. Kolesov — это моя фамилия от скромности не умру… да и хотелось какое то название сделать… копировать какие то бренды по моему глупо. А так необычно ну и друзей приколоть можно…
Регулятор громкости
Регулятор конечно хотелось сделать классический, большой круглый, обязательно не кнопочный… Чтобы при соприкосновении и вращении чувствовалось что маешь вещь, а не какое-нибудь игрушечное китайское барахло… На энкодере регулировка у меня отпала сама собой, нужна была подсветка положения на ручке, а бесконечно вращать с проводом её не получится. Вообщем я не стал заморачиваться и решил сделать на переменном резисторе. В конце концов, если начнёт шкрипеть его поменять 5 сек.
И так к вашему вниманию — очередной изврат…
Пошукав по дому наткнулся на тюбик с кремом. После переговоров с женой, она презентовала мне от него крышку для последующего растерзания.
По задумке планировалась подсветка на ручке, для того чтобы можно было легко и быстро определить положение регулятора (особенно это актуально в темноте). Просверлено отверстие 1 мм, позади в дальнейшем приделаю светик.
В середину на эпоксидку вклеена ручка от какого-то старого магнитофона или приёмника (нашлась в закормах), она как родная подходила для переменного резистора.
На эпоксидку садим светодиод, предварительно обклеив его фольгой (он очень яркий я не хотел чтобы он просвечивал насквозь стенки ручки), заодно вытекшие в отверстие излишки смолы образовали некий световод, подтёки шкурятся и поверхность совершенно гладкая, очень сложно угадать где отверстие, пока не зажгёшь светик.
После отвердевания проверяем на прочность как сидит эта якобы втулка… всё классно и крепко… можно продолжать дальше.
Я решил внутри выкрасить серебрянкой (лак с алюминиевой пудрой), мне кажется что типа будет отражающий эффект хотя разницы я не заметил.
Припаяв провода и гасящий резистор я залил всё это дело эпоксидкой, оставляя немного места для свободного хода проводов при эксплуатации. Ручка приобрела жёсткость и вес… монолит… Так же покраска серебрянкой.
Ошкуривание мелкой шкуркой чтобы потом не облезла краска. За шероховатую поверхность нормально будет держаться не смотря на то — что это полиэтилен и покраске фактически не поддаётся.
Первый слой краски. Включил светик, полюбоваться на результат. Остался доволен.
Шкала сделана в программе Фронт Дизайнер а надпись и символы в Корел Драв. В дизайнере так не получится мало опций.
