Патлах В. В.

Причины следующие:

1. Минимальное количество навесных элементов.

2. Однополярное питание. Не нужно городить фантомную землю.

3. Низкое напряжение питания — 6 Вольт. Легко применить питание от батареи.

4. Микросхема продолжает работать при снижении напряжения питания до 3-х Вольт. Не нужен стабилизатор напряжения питания и батарею можно использовать более длительное время.

5. Защита от короткого замыкания. Важно при использовании Джеков 3,5мм! В момент вставки штекера в гнездо происходит короткое замыкание контактов.

6. Потребляемый ток не превышает 5 мА.

Если установить пару литий-ионных элементов питания, например, DL123A или одну батарею CR-P2, то их хватит как раз до того момента, когда вся современная техника морально устареет.

Почему именно DL123A (CR-P2)? Из-за токсичной начинки, корпуса этих элементов изготавливают из нержавеющей стали и тщательно герметизируют, что исключает разрушение корпуса и повреждение схемы усилителя. Последнее часто случается при использовании солевых и щелочных (алкалиновых) элементов. (Алкалайновые элементы GP повредили мой любимый Maglite).

Технические параметры К538УН3А.

Ниже публикую технические данные взятые из бумажного справочника по аналоговым микросхемам, так как в сети не нашёл подробной информации об этой микросхеме.

Микросхема представляет собой сверхмалошумящий широкополосный усилитель сигналов частотой до 3МГц. Шумовые характеристики усилителя оптимизированы для работы с низкоомными генераторами сигналов. Коэффициент усиления фиксирован внутренним делителем, но имеется возможность его внешней регулировки. Усилитель предназначен для применения в качестве предварительного усилителя воспроизведения в аппаратуре высшего класса, а также в качестве усилителя для низкоомных датчиков. Корпус 2101.8–1 (DIP8) или 301.8–2.

Электрические параметры.

Номинальное напряжение питания — +6В.

Ток потребления при Uп = 6В, Т = -45… +7 °C, не более — 5 мА.

Коэффициент усиления напряжения с внутренней обратной связью при Uп = 6В, f = 1МГц, Uвх. = 1 мВ, Rн = 10кОм, Т = +25С:

не менее — 200,

не более 300,

типовое значение — 250.

Коэффициент усиления напряжения без внутренней обратной связи при Uп = 6В, f = 1МГц, Uвх = 1 мВ, Rн = 10кОм, Т = +25С, типовое значение — 3000.

Нормированное напряжение собственного шума при Uп = 6В, f = 1МГц, Uвх = 1 мВ, Rг = 500Ом, Rн. = 10кОм, Т = +25С, не более — 5нВ/vГц, типовое значение — 2,1нВ/vГц.

Максимальное выходное напряжение Uп = 6В, Rн = 2кОм, Кг =? 10 %, Т = -45С, не менее 0,5В, типовое значение — 1В.

Верхняя частота среза при Uп = 6В, Rн = 2кОм, Kу = 100, Т = +25С, типовое значение — 3МГц.

Входное сопротивление — 10кОм.

Предельные эксплуатационные данные.

Максимальное напряжение питания — 7,5В.

Максимальное входное напряжение — 200 мВ.

Минимальное сопротивление нагрузки (кратковременное) — 0 Ом.

Температура окружающей среды, длительное воздействие: –45… +7 °C, кратковременное воздействие: –60… +125С.

Назначение выводов микросхемы К538УН3А.

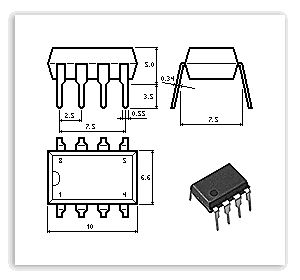

Корпус микросхемы 2101.8–1

1. Питание.

2. Не используется.

3. Коррекция.

4. Вход.

5. Вывод

регулировки коэффициента усиления.

6. Подключение фильтра ОС по постоянному току.

7. Общий.

8. Выход.

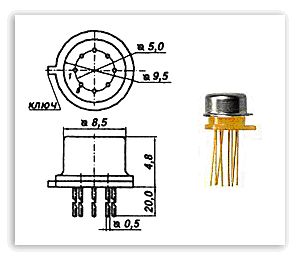

Корпус микросхемы 301.8–2.

Несколько устаревший вариант исполнения микросхемы.

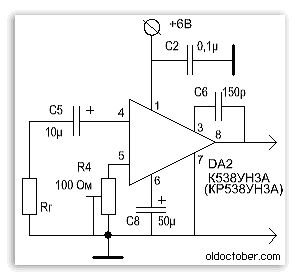

Типовая схема включения микросхемы.

C2 — фильтр питания.

C5 — разделительный.

C6 — корректирующий.

C8 — фильтр ОС по постоянному току.

R4 — регулировка ОС по переменному току.

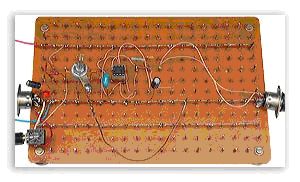

Схема универсального микрофонного усилителя.

Представленная схема микрофонного усилителя может усиливать сигнал, как электретного, так и динамического микрофона.

Величина резистора R4 определяет коэффициент усиления микросхемы DA1.

Максимальный коэффициент усиления достигается при R4 = 0.

Для оперативной регулировки и ограничения уровня входного сигнала при перегрузке используется потенциометр R3.

Резистор R2, диод VD2 и светодиод HL1 представляют собой делитель напряжения, на котором формируется 2,2В для питания электретного микрофона. Резистор R1 является нагрузкой электретного микрофона. Светодиод HL1 также осуществляет функцию индикатора питания.

Схема предварительного усилителя для динамического микрофона.

Схему можно значительно упростить, если рассчитывать только на использование динамического микрофона. Нужно только иметь в виду, что при использовании пассивного динамического микрофона с малой чувствительностью, может понадобиться увеличить коэффициент усиления, что приведёт к некоторому повышению уровня шумов микрофонного усилителя.

Печатные платы.

На изображениях печатных плат, представлен вид со стороны элементов. Дорожки просвечиваются сквозь плату.

На картинке пример разводки печатной платы универсального микрофонного усилителя.

1. Вход.

2. Верхний по схеме конец потенциометра R3.

3. Движок потенциометра R3.

4. Анод светодиода HL1.

5. Корпус.

6. Питание +6В.

7. Выход.

8. Корпус.

<
