В общем случае принцип работы гидравлического сцепления выглядит следующим образом. При нажатии на педаль сцепления это усилие через специальный шток и поршень передается жидкости, и через нее поступает дальше — от поршня главного цилиндра на поршень рабочего цилиндра сцепления. Затем шток рабочего цилиндра передает это усилие приводной вилке и выжимному подшипнику, от которых усилие поступает непосредственно на механизм сцепления.
Кстати.
В качестве жидкости механизма гидравлического сцепления обычно используется тормозная
После того как педаль сцепления отпущена, его детали под воздействием возвратных пружин возвращаются в исходное состояние.
Что касается сцепления с механическим приводом, то оно обычно используется на автомобилях с передним приводом. При этом педаль сцепления связана с приводной вилкой посредством металлического троса.
Что касается самого механизма сцепления, то оно представляет собой устройство, осуществляющее с помощью силы трения передачу крутящего момента от двигателя на КПП. Механизм сцепления обеспечивает кратковременное отсоединение двигателя от КПП и последующее плавное их соединение. Детали механизма сцепления расположены в металлическом картере, который связан с картером двигателя.

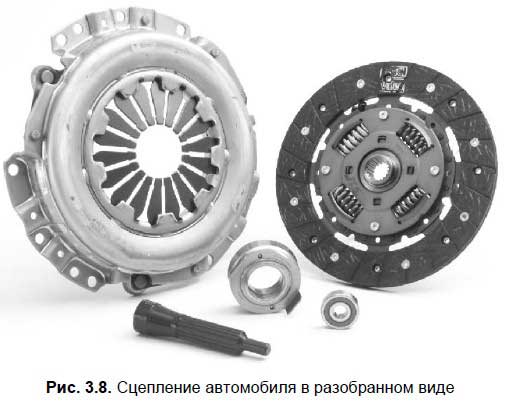

Механизм сцепления включает в себя картер сцепления, кожух, ведущий диск (маховик коленвала двигателя, от которого передается крутящий момент), нажимной диск с пружинами, ведомый диск с фрикционными накладками (рис. 3.8).
Ведомый диск с первичным валом КПП все время прижат к маховику нажимным диском под воздействием мощных пружин. В результате между маховиком, нажимным и ведомым дисками образуется большая сила трения, которая обеспечивает одновременное вращение этих деталей при работающем моторе и при отпущенной педали сцепления.
Чтобы машина тронулась с места, необходимо ведомый диск (он непосредственно связан с ведущими колесами автомобиля) прижать к вращающемуся маховику. Этот процесс называется «включение сцепления» и является довольно сложным, поскольку маховик вращается с угловой скоростью около 20–25 оборотов в секунду, а колеса стоят на месте. В связи с этим этот процесс осуществляется в три этапа (исходное положение — педаль сцепления нажата, первая передача включена).
Прежде всего следует слегка отпустить педаль сцепления: благодаря этому пружины нажимного диска подведут к маховику ведомый диск таким образом, что они слегка соприкоснутся. В результате между диском и маховиком появится небольшая сила трения и диск начнет вращение, а машина — тронется с места.
После этого нужно еще ослабить давление на педаль сцепления, отжав ее приблизительно до середины хода, и задержать ее в этом положении на пару секунд. Это необходимо для того, чтобы скорости вращения диска и маховика выровнялись. При этом машина поедет быстрее.
На заключительном этапе педаль сцепления нужно отпустить полностью. После этого нажимной и ведомый диски будут вращаться с одинаковой скоростью и станут единым целым. Маховик двигателя тоже будет вращаться с этой же скоростью. Крутящий момент будет целиком передаваться на ведущие колеса автомобиля через КПП, и машина поедет со скоростью, соответствующей включенной передаче.
Это
Каждый из трех рассмотренных этапов должен выполняться без рывков и прочих резких движений, постепенно и плавно. Многие новички отпускают педаль сцепления слишком быстро и резко, после чего машина резко дергается, а мотор глохнет. Учтите, что это может стать причиной серьезной поломки как сцепления, так и других механизмов и агрегатов.
При необходимости выключения сцепления (например, при смене передач) нужно нажать педаль сцепления до упора. При этом нажимной диск отодвинется от маховика и освободит ведомый диск. Следовательно, передача крутящего момента от двигателя к ведущим колесам прекращается и мотор работает «вхолостую».
Одним из распространенных способов движения является езда «накатом». Для этого нужно выжать педаль сцепления и перевести рычаг КПП в положение, соответствующее нейтральной передаче.
Помни об этом.
Категорически запрещается двигаться «накатом» при включенной передаче и нажатой педали сцепления: это быстро приведет к поломке сцепления.
Карданная передача и главная передача
Карданная передача на автомобилях с задним приводом используется для передачи крутящего момента от вторичного вала КПП к главной передаче (о ней мы поговорим чуть позже) под изменяющимся углом. Другими словами, карданная передача необходима для передачи крутящего момента между агрегатами, оси валов которых не совпадают и могут изменять свое положение относительно друг друга при движении автомобиля. Карданная передача включает в себя передний и задний валы, промежуточную опору с подшипником, шарниры с вилками, крестовины, шлицевое соединение и эластичную муфту.
Передача крутящего момента под изменяющимся углом достигается за счет использования механизма шарниров с вилками и крестовинами.
У автомобиля с ведущими задними колесами задний мост связан не жестко с колесами и кузовом. А вот мотор, КПП и передний вал карданной передачи крепятся к кузову прочно и неподвижно. Во время движения автомобиль подпрыгивает на неровностях проезжей части, в результате чего кузов относительно заднего моста перемещается по вертикали — то вверх, то вниз. Соответственно, постоянно изменяется угол между передним валом карданной передачи и главной передачей, находящейся в заднем мосту.
Но крутящий момент поступает как раз в это «трясущееся» место, и данный процесс должен быть постоянным и равномерным. А задний вал карданной передачи не может и не должен быть жестким. Поэтому он оснащен двумя шарнирами, с помощью которых крутящий момент передается от КПП к главной передаче ровно и стабильно даже тогда, когда машина трясется на неровной дороге.
Шлицевое соединение обеспечивает компенсацию линейного перемещения карданной передачи относительно кузова при любом изменении угла передачи крутящего момента. А эластичная муфта компенсирует резкое и излишне жесткое обращение с педалью сцепления за счет поглощения проходящей по трансмиссии ударной волны. Важность этой детали существенно возрастает, когда за рулем находится новичок.
