Рулевой привод, помимо передачи приложенного к рулевому колесу усилия на передние колеса автомобиля, также обеспечивает поворот колес на разные углы в зависимости от выбранной водителем траектории движения.

Важно.

В данном случае разница углов необходима для того, чтобы колеса двигались по дороге без проскальзывания — иначе покрышки будут очень быстро изнашиваться. Ведь при выполнении поворота или разворота каждое колесо «прочерчивает» индивидуальную окружность, которая отличается от окружности другого колеса. При этом внешнее колесо имеет больший радиус

поворота, чем внутреннее. Но, поскольку центр поворота у них один и тот же, то угол поворота внешнего колеса должен быть больше, чем у внутреннего.

Для решения данной задачи рулевой привод оснащен специальным механизмом, который называется «рулевая трапеция» и включает в себя поворотные рычаги, рулевые тяги и шарниры рулевых тяг. Свой шарнир имеется у каждой рулевой тяги; он обеспечивает всем подвижным деталям рулевого привода возможность свободно поворачиваться в разных плоскостях относительно кузова и друг друга.

Совместно с рулевым механизмом червячного типа используется рулевой привод, включающий в себя среднюю рулевую тягу, правую и левую рулевые тяги, маятниковый рычаг, а также правый и левый поворотные рычаги колес.

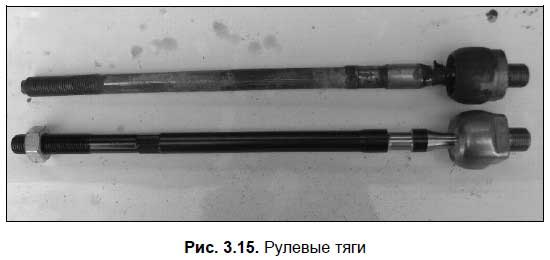

Рулевой привод, используемый с рулевым механизмом реечного типа, имеет иную конструкцию. Он включает в себя две рулевые тяги (рис. 3.15), предназначенные для передачи усилия на поворотные рычаги, в результате чего колеса автомобиля поворачиваются в требуемом направлении.

На современные машины устанавливается также гидравлический усилитель рулевого управления. Этот элемент позволяет уменьшить усилие, которое водитель должен прикладывать к рулевому колесу автомобиля. Попросту говоря, при использовании гидроусилителя руль поворачивается очень легко, это можно делать чуть ли не пальцем.

Гидроусилитель состоит из насоса, распределительного устройства и гидравлического цилиндра. При повороте рулевого колеса специальное распределительное устройство под давлением направляет жидкость в одну из полостей гидравлического цилиндра, благодаря чему и достигается существенное снижение прилагаемого водителем усилия.

Помни об этом.

Гидроусилитель рулевого управления функционирует только при работающем двигателе.

Рулевое управление является важнейшим механизмом каждого автомобиля, поэтому водитель должен следить за его состоянием и своевременно выполнять необходимую профилактику или ремонт. Эксплуатация автомобиля с неисправным рулевым управлением может привести к катастрофическим последствиям. Кстати, в соответствии с ПДД запрещается эксплуатация транспортных средств, у которых:

суммарный люфт в рулевом управлении превышает 10 градусов;

в рулевом управлении имеются конструктивно не предусмотренные перемещения деталей и узлов;

в рулевом управлении резьбовые соединения не затянуты или не зафиксированы установленным способом;

отсутствует или неисправен усилитель рулевого управления (если его использование предусмотрено конструкцией автомобиля).

Учтите.

Дальнейшее движение автомобиля категорически запрещается при любых неисправностях рулевого управления: соответствующее положение

закреплено в действующих ПДД.

Глава 4

Электрооборудование автомобиля и дополнительное оборудование

Современный автомобиль имеет сложную электронную «начинку», которая называется одним общим словом «электрооборудование». Электрооборудование транспортного средства — это его осветительные приборы, механизм запуска двигателя, охрана машины, отопитель и кондиционер и др. Электричество вырабатывается из источников (аккумулятор и генератор) и передается потребителям.

Потребителями тока в системе электрооборудования легковой машины являются: система пуска двигателя, система зажигания автомобиля, система освещения и сигнализации, контрольно-измерительные приборы и дополнительное оборудование, которое у каждого автомобиля может отличаться.

С системой зажигания двигателя мы уже познакомились ранее (см. Главу 2, раздел «Система зажигания»). Напомним лишь, что для работы двигателя внутреннего сгорания необходима свеча зажигания, дающая электрическую искру, от которой воспламеняется рабочая смесь в цилиндре (в дизельных двигателях используются свечи накаливания). А появляется эта искра благодаря наличию в автомобиле системы электрооборудования. С остальными потребителями электричества мы познакомимся в данной главе. Другими словами, далее мы узнаем о том, как возникает и используется электрическая энергия современного автомобиля.

Источники электрического тока

Электрический ток в автомобиле вырабатывается из двух источников: аккумуляторная батарея (аккумулятор) и генератор.

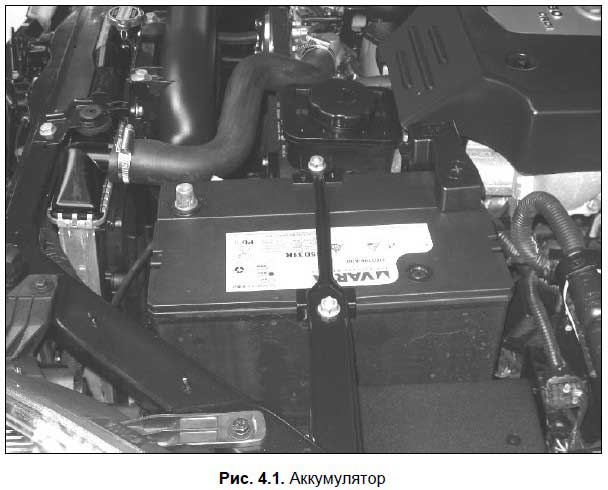

Задача аккумулятора (рис. 4.1) — обеспечить электричеством соответствующее оборудование автомобиля при выключенном моторе, а также при работе двигателя на небольших оборотах. Аккумулятор обычно находится в моторном отсеке на специальной металлической полке, но в некоторых моделях автомобилей он может устанавливаться и в салоне.

Аккумулятор имеет «плюс» и «минус» на соответствующих полюсах. Минусовой полюс соединен с кузовом автомобиля и обеспечивает, как говорят водители, «выход на массу». Плюсовая клемма соединена с электрической цепью автомобиля, по которой и передается электричество.

Аккумуляторная батарея включает в себя шесть отдельных аккумуляторов, находящихся в одном корпусе и последовательно соединенных между собой в единую электрическую сеть. В каждом аккумуляторе протекают электрохимические процессы, в результате которых получается ток напряжением 2 вольта. Нетрудно посчитать, что в общей сложности на полюсах аккумуляторной батареи образуется постоянный ток напряжением 12 вольт (шесть аккумуляторов по два вольта каждый).

Аккумуляторная батарея имеет маркировку установленного образца. Например, маркировка 6СТ-60А расшифровывается так:

6 — количество аккумуляторов в аккумуляторной батарее (для всех легковых автомобилей эта цифра неизменна);

СТ — тип аккумуляторной батареи, в данном случае — стартерная, позволяющая запускать двигатель с помощью мощного потребителя электроэнергии (стартера);

60 — емкость аккумуляторной батареи, которая измеряется в ампер-часах (в рассматриваемом примере — 60 ампер-часов);
