Недостатком гидравлического привода является то, что при разгерметизации тормозная жидкость полностью или частично вытекает из системы, что может привести к отказу тормозов. Для предотвращения такой ситуации в современных машинах применяются двухконтурные гидравлические тормозные приводы. Сущность их конструкции состоит в том, что они состоят из двух независимых контуров — отдельно для каждой пары колес. Отметим, что эти контуры не обязательно связывают колеса одной оси: например, левое переднее колесо может быть связано с правым задним, а правое переднее — с левым задним. Если по каким-то причинам отказывает один контур (например, вытекла тормозная жидкость, заклинило

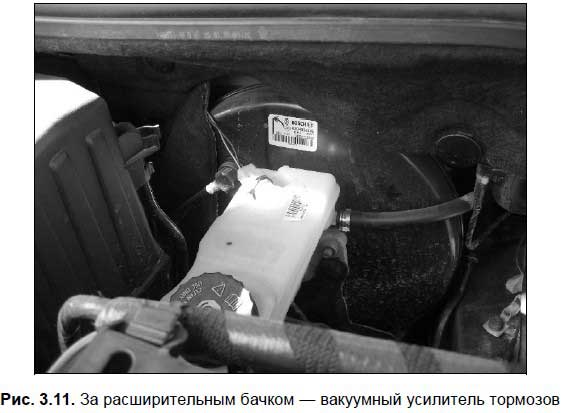

Вакуумный усилитель тормозов (рис. 3.11) — прибор, который позволяет повысить эффективность работы тормозной системы, а также уменьшить усилие, с которым водитель должен давить на педаль для получения требуемого результата.
Этот усилитель связан непосредственно с главным тормозным цилиндром. Ключевой элемент вакуумного усилителя — камера, разделенная резиновой диафрагмой на две части. Одна часть камеры связана с впускным трубопроводом двигателя, в котором создается разряжение, вторая с атмосферой. В разряженном пространстве давление где-то на 20 % меньше атмосферного, и благодаря этому перепаду давлений, а также большой площади резиновой диафрагмы, создается эффект, позволяющий существенно снизить усилие при нажатии на педаль тормоза.
Тормозные механизмы колес
Колесный тормозной механизм, как мы уже отмечали ранее, имеется на каждом колесе. Он предназначен для снижения скорости вращения колеса вплоть до полной его остановки за счет силы трения, возникающей между тормозными колодками и тормозным диском либо тормозным барабаном. В настоящее время автомобили оснащаются тормозными системами двух видов: дисковыми или барабанными, причем на одной машине могут использоваться тормоза как одного, так и одновременно двух видов. Например, на многих моделях ВАЗ, АЗЛК, «Форд», «Опель» и др. спереди стоят дисковые тормоза, а сзади — барабанные.

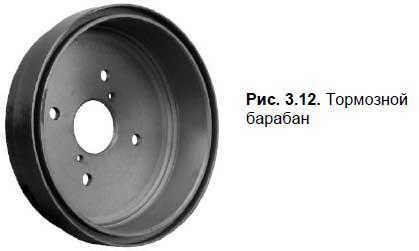

Барабанный тормозной механизм включает в себя тормозной барабан (рис. 3.12), тормозной цилиндр, тормозной щит, тормозные колодки (2 штуки) и стяжные пружины.
На колесной балке крепится тормозной щит, на котором установлен рабочий тормозной цилиндр. При нажатии на педаль тормоза поршни в тормозном цилиндре расходятся в стороны и оказывают давление на тормозные колодки, изготовленные в виде полуколец. Под воздействием такого давления тормозные колодки прижимаются к внутренней поверхности тормозного барабана (на который сверху надето колесо), замедляя его вращение вплоть до полной остановки.
Когда торможение нужно прекратить, водитель перестает нажимать на педаль тормоза. Соответственно, усилие на тормозные колодки больше не передается и стяжные пружины возвращают их в первоначальное положение. Колодки больше не касаются тормозного барабана, трение между ними и барабаном отсутствует и колесо получает возможность свободно вращаться.

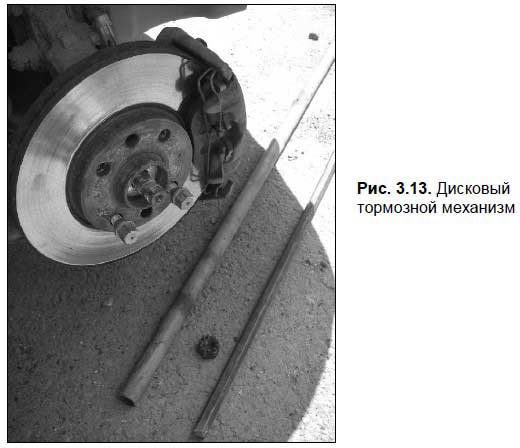

Что касается дискового тормозного механизма (рис. 3.13), то он устроен несколько иначе и содержит следующие элементы: тормозной диск, тормозной суппорт, тормозной цилиндр (один или два) и тормозные колодки (2 штуки).
В
При нажатии тормозной педали из рабочих тормозных цилиндров выходят поршни и оказывают давление на тормозные колодки, которые с двух сторон прижимаются к тормозному диску. Под воздействием возникшей силы трения диск (а вместе с ним и колесо) замедляет вращение, и автомобиль останавливается. Для прекращения торможения нужно отпустить педаль тормоза. В результате поршни тормозного цилиндра вернутся в первоначальное положение, и больше не будут давить на тормозные колодки, которые, в свою очередь, «разжимаются» и «отпускают» тормозной диск. Следовательно, колесо вновь получает возможность свободного вращения.
Отметим, что тормозные колодки являются расходным материалом: из-за постоянного трения они изнашиваются, и тогда их следует заменить. Дисковые колодки нужно менять в среднем через 15 000-25 000 километров пробега, а барабанные — примерно через 50 000-60 000 километров (но они могут прослужить и больше).
Рулевое управление автомобиля
Рулевое управление необходимо для придания движущемуся автомобилю нужного направления. Попросту говоря, куда водитель повернет руль (рис. 3.14) — туда машина и поедет.
Рулевое управление включает в себя два элемента: рулевой механизм и рулевой привод.
Рулевой механизм предназначен для передачи на рулевой привод усилия, прилагаемого водителем к рулевому колесу, находящемуся в салоне. В современных автомобилях применяются рулевые механизмы двух типов: червячный механизм и реечный механизм. Кратко рассмотрим каждый из них.
Червячный механизм рулевого управления состоит из рулевого колеса, вала рулевого колеса, червячной пары (червяк и ролик), картера червячной пары и рулевой сошки.
Элементы червячной пары (червяк и ролик) находятся в постоянном зацеплении друг с другом. Они располагаются в картере: червяк — на нижнем конце рулевого вала, а ролик — на валу рулевой сошки. При повороте рулевого колеса ролик скользит по зубьям червяка, и вал рулевой сошки начинает вращаться.
Задача червячной пары состоит в том, чтобы преобразовать вращение рулевого колеса, которым манипулирует водитель автомобиля, в поворот рулевой сошки в соответствующем направлении. В результате приложенное усилие поступает на рулевой привод, а затем — на передние колеса.
Рулевой механизм реечного типа имеет несколько иную конструкцию. Его отличительной чертой является то, что в нем вместо червячной пары задействуется пара «шестерня-рейка». При повороте рулевого колеса вращается и шестерня, которая передает приложенное к рулевому колесу усилие рейке, заставляя ее поворачиваться в соответствующем направлении (рейка находится в постоянном зацеплении с шестерней). В свою очередь, рейка это усилие передает на рулевой привод, откуда он поступает на передние колеса.
