Н. — Какая неприятность! И как же этому помочь?
Л. — А ты не догадываешься?
Н. — Мне думается, что при передаче кадровых импульсов сохраняют также импульсы строк.
Л. — Поистине, устами младенцев глаголет истина. Именно этот принцип принят для сигналов синхронизации различных систем, которые в остальном отличаются друг от друга рядом деталей. В то время как импульсы строк почти одинаковы во всех системах, в кадровых импульсах наблюдается большое разнообразие. Тебе нет необходимости подробно их изучать.
Достаточно знать, что разряд развертки кадров
Рис. 71. Форма полного видеосигнала в области кадрового гасящего импульса для двух смежных полей, принятая для стандарта четкости 625 строк. Благодаря наличию уравнивающих импульсов расстояние между кадровым синхроимпульсом и непосредственно предшествующим и последующим строчными синхроимпульсами одинаково для полей четных и нечетных строк. Поэтому форма кадровых импульсов после интегрирования также одинакова, что необходимо для получения точной чересстрочности разверток.
а — поле четных строк; б — поле нечетных строк.
Н. — Каким невероятно сложным является телевизионный сигнал! Это мне несколько напоминает головоломки, в которые мои родители заставляли меня играть, когда я был ребенком, и которые вопреки их надеждам меня никогда не забавляли. В коробочке лежала масса кусочков картинок, которые нужно было правильно собрать, чтобы воспроизвести картину в целом.
Л. — Сигнал телевизионного передатчика сложнее, чем головоломки твоего детства. Он содержит не только элементы изображения, но и «способ употребления» в виде синхронизирующих сигналов, т. е. способ их воссоединения.

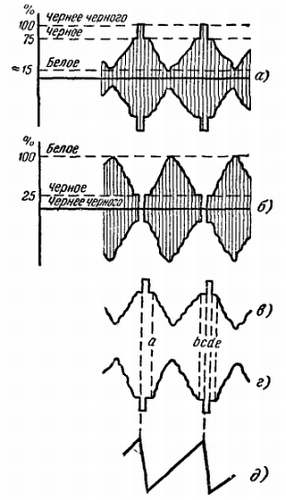

Н. — И все это упаковано в коробку, которой является высокая частота. Во время нашей первой беседы ты показал, что видеосигнал занимает очень широкую полосу частот и поэтому для его переноса требуется несущая очень высокой частоты. Ты мог бы привести некоторые цифровые данные?
Л. — При стандарте четкости 625 строк максимальная частота видеосигнала составляет около 6 000 000 гц. Для французского стандарта 819 строк она превышает 10 000 000, а для английского 405 строк — около 2 500 000 гц.
Н. — Ты меня доведешь до головокружения. Подумать только, ведь сигнал создает вокруг несущей частоты две симметричные боковые полосы модуляции! Это же может привести к ужасной тесноте в эфире.
Л. —
Н. — Что же, одну из двух полос полностью подавляют?
Л. — Нет, это вызвало бы значительные искажения передаваемого изображения. Срезают лишь значительную часть одной полосы (рис. 72).
Рис. 72. Частотная характеристика телевизионного передатчика.
Н. — А каковы используемые несущие частоты?
Л. — Для них отведено несколько диапазонов, зафиксированных международными соглашениями, от 40 до 230 Мгц, или от 7,5 до 1,3 м. В последнее время, чтобы разместить большое количество новых телевизионных передатчиков, пришлось дополнительно отвести диапазон от 470 до 910 Мгц, что соответствует волнам от 33 до 64 см.
Н. — Но наши изображения немые. Нет ли способа добавить к головоломкам изображений маленькую полосу частот звуковой модуляции, чтобы оживить картину?
Л. — Конечно, существуют способы передачи звука на той же несущей частоте, что и изображение. Но все же для этого предпочитают использовать особый передатчик, предназначенный для передачи звуковою сопровождения.
Н. — Мне думается, что его частота совершенно отлична от частоты передатчика изображений.
Л. — Напротив, выбирают частоту, возможно более близкую к частоте передатчика изображений, однако так, чтобы боковые модуляционные полосы не накладывались одна на другую. Между наиболее близкими частотами боковых полос сохраняют интервал, не превышающий миллиона герц. Интервал между несущими частотами звука и изображения составляет в СССР 6,5 Мгц, в Европе — 5,5 Мгц, в США — 4,5 Мгц, в Англии — 3,5 Мгц и, наконец, во Франции — 11,15 Мгц.
Н. — Зачем же такая скученность?
Л. — Благодаря этому, как ты скоро увидишь, можно использовать общую антенну и усилить сигналы звука и изображения в общих каскадах приемника, прежде чем их разделить.
Н. — А какова полоса передатчика звука? Установлены ли здесь те же драконовы законы, что и для обычного радиовещания, где 4 500 гц являются границей допускаемых частот?
Л. — К великому счастью, об этом нет и речи. При столь высоких несущих частотах какие-то несколько тысяч герц особое роли но играют. Поэтому используют всю полосу слышимых частот, т. е. до 15 000 гц. При этом в основном, кроме Франции и Англии, звук передается методом частотной модуляции.
