Если взять такой частотный детектор, который совершенно не реагировал бы на амплитудную модуляцию, то после частотного детектирования выделилась бы только звуковая частота. Так как, однако, почти все частотные детекторы в той или иной степени детектируют и амплитудно-модулированные колебания, вследствие чего в канал звука может попасть видеосигнал, воспринимаемый, как неприятный треск с частотой 50 гц, перед частотным детектором обычно ставят каскад амплитудного ограничителя. Ты помнишь, что при негативной передаче область от 0 до 15 % амплитуды полного телевизионного сигнала остается непромодулированной. Поэтому, если срезать амплитудным ограничителем все, что выше 15 %, на частотный детектор попадет сигнал, промодулированный только звуковыми
Амплитудный ограничитель при этом, естественно, не вносит искажений в сигнал звукового сопровождения, так как он промодулирован по частоте, а не по амплитуде. Можно было бы, конечно, применять в канале звука схему супергетеродина или прямого усиления. Однако исключительная простота и надежность схемы приема на биениях несущих являются причиной почти полного вытеснения всех других типов схем.
Н. — А усилитель низкой частоты тоже какой-нибудь особенный?
Л. — Не забудь, что полоса передаваемых звуковых частот здесь не урезана, как при передаче на средних волнах. Следовательно, мы заинтересованы в сохранении всех модулирующих частот, для чего полоса пропускания усилителя промежуточной частоты должна быть достаточно широкой, а усилитель низкой частоты и громкоговоритель — действительно высококачественными.
Н. — Как это ни кажется парадоксальным, по-видимому, телевизионные специалисты являются большими знатоками низкой частоты?
Л. — По крайней мере должны быть…

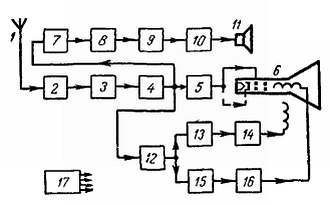

Н. — Обратимся теперь к каналу изображения. Я вижу, что он начинается с усиления высокой частоты.
Л. — Да, сначала идут три или четыре каскада с настроенными контурами. Это количество может показаться чрезмерным. Однако оно необходимо для создания требуемого усиления, так как на используемых частотах, к тому же с учетом ширины полосы передаваемых частот, усиление каждого каскада невелико.
Н. — Могу ли я тебе верить, Любознайкин? Когда-то ты говорил, что почти невозможно осуществить больше двух настроенных каскадов высокой частоты из-за возможности самовозбуждения вследствие паразитных связей между каскадами. И вот теперь ты совершенно хладнокровно говоришь о трех- или четырехкаскадных усилителях!!!
Л. — Такое количество каскадов можно использовать благодаря их очень малому усилению. Тем не менее возможность возникновения паразитных колебаний не исключена. Поэтому осуществление этих устройств требует известных мер предосторожности: экранирования каскадов, эффективных цепей развязок, рационального расположения деталей и монтажа и т. п….
Н. — Но зачем же применять настроенные контуры? Раз хотят пропустить очень широкую полосу частот, апериодические цепи прекрасно подошли бы, а риск самовозбуждения был бы значительно уменьшен.
Л. — Без настроенных контуров усиление оказалось бы недостаточным. Кроме того, нужно обеспечить определенную избирательность. А это довольно сложная проблема. Пропуская бел ослабления все частоты видеосигнала, усилитель должен исключить возможность попадания в канал изображения несущей и боковых полос звука (рис. 74). Но между видеосигналом и звуком интервал
Рис. 74. Частотная характеристика изображения при приеме двух боковых полос.
Н. — Наверное, экран приемной трубки начнет вибрировать?
Л. — Не говори глупостей, Незнайкин. Звуковые частоты, смешиваясь с видеосигналом, дают на изображении горизонтальные черные или серые полосы.
Н. — Что же нужно сделать, чтобы избежать этой опасности?
Л. — Придать кривой избирательности такую форму, чтобы пропустить всю полосу видеомодуляции, не пропуская, однако, модуляции звука. Это удается не без труда. Иногда приходится прибегать к режекторным фильтрам, которые улучшают разделение звука и изображения.
Н. — А как поступают в случае передачи на одной боковой полосе, о которой ты говорил в последней беседе?
Л. — В этом случае (рис. 75) кривая избирательности рассчитывается так, чтобы проходили боковая полоса, расположенная ближе к несущей звука, и часть второй полосы. Это облегчает возможность использования одной антенны и общих входных каскадов.
Рис. 75. Частотная характеристика приемника изображения при приеме одной боковой полосы.
Н. — Ты меня успокоил, Любознайкин. Но есть еще один вопрос, который меня мучает: при большом числе настроенных каскадов проблема настройки на разные передачи должна быть очень трудной.
Л. — До сравнительно недавнего времени этот вопрос не возникал. Но в связи с бурным ростом количества передатчиков телевизионные зрители получили возможность выбирать желаемую передачу. С этой целью их приемники снабжены предварительно настроенными на необходимые частоты контурами, которые переключаются при помощи кнопок или поворотных переключателей. Очевидно, что многоканальные приемники бывают преимущественно супергетеродинного типа, с тем чтобы сократить число переключаемых контуров, предшествующих преобразованию частоты.
Н. — Как и в любом уважающем себя приемнике, высокая частота заканчивается у детектора, где она подобно раскрывающемуся и выпускающему куколку кокону возвращает видеосигнал, заключенный в нее в модулирующем каскаде передатчика.
Л. — Твое поэтическое сравнение вполне правильно. Полный телевизионный сигнал, содержащий одновременно импульсы синхронизации и видеосигнал, усиленный по мере надобности, будет подан на приемную трубку.
