Н. — Значит, справедливо говорят о высоком качестве звука в телевидении?
Л. — Совершенно справедливо, при условии, что канал звука в приемнике тщательно выполнен.
Н. — Если я правильно понял, именно звук является главным украшением телевидения…
Беседа одиннадцатая
ТЕЛЕВИЗОР В КОНСЕРВНЫХ БАНКАХ
Вернувшись к проблеме приемника, Любознайкин и Незнайкин разберут в общих чертах его состав, прежде чем подробно изучать различные каскады. Как и в случае радиовещательных приемников, они ознакомятся со схемами с прямым усилением и преобразованием частоты. Читатель
Незнайкин. — Знаешь, дорогой Любознайкин, у меня такое же чувство, как у матери, когда она оставляет своих ребятишек со спичками и ножницами в качестве игрушек.
Любознайкин. — Почему это, дружище?

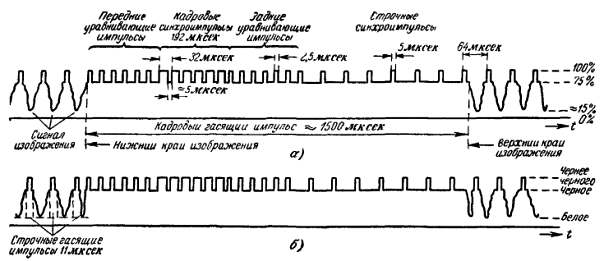

Н. — Да потому что в последний раз мы с собой оставили где-то между небом и землей волны, которые переносят элементы изображения и синхронизирующие сигналы, дающие возможность располагать их в соответствующем порядке, равно как и звук, дополняющий зрительные впечатления.
Л. — Другими словами, тебе не терпится собрать всю эту энергию высокой частоты…
Н. — …в телевизионный приемник, за сборку которого я, наконец, хотел бы взяться.
Л. — А ты уже остановился на определенном типе схемы? Прямое усиление или преобразование частоты? Одна полоса или две полосы?
Н. — Постой. Я не знал, что нужно выбирать.
Л. — Жизнь, Незнайкин, это бесконечно возобновляемый выбор.
Н. — Пожалуйста, без сентенций, друг мой, и объясни, о чем идет речь. Я думаю, что назначением любого телевизионного приемника являются прием сигналов и выделение из них видеочастоты (которая подается на трубку) и импульсов синхронизации, служащих для поддержания правильной частоты строчной и кадровой разверток.
Л. — Да, при этом условии ты надлежащим образом воспроизведешь переданное изображение.
Н. — Но то, что ты только что сказал, наводит меня на мысль, что, как и в радиовещании, можно либо непосредственно усилить напряжение высокой частоты, принимаемое антенной, с тем чтобы после детектирования выделить видеочастоту, либо начать с понижения частоты, как это обычно практикуется в супергетеродинах, чтобы с большим удобством усилить сигнал до детектирования.
Л. — Оба эти метода действительно используются в телевидении, тогда как в радиовещании схемы с прямым усилением в настоящее время почти не применяются, их вытеснил преобразователь частоты.
Н. — А что предпочтительнее для телевидения?
Л. — Каждая схема имеет свои преимущества и недостатки. Мы рассмотрим и те и другие, потому что обе системы имеют своих сторонников. Однако и тут супергетеродины практически вытеснили приемники
Н. — Ты опять рисуешь схемы, которые я назвал консервными банками (рис. 73)?
Рис. 73. Блок-схема телевизора прямого усиления.
1 — антенна; 2 — усилитель высоком частоты; 3 — видеодетектор; 4 — видеоусилитель; 5 — блок восстановления постоянном составляющей; 6 — электронно-лучевая трубка; 7 — усилитель промежуточной частоты звука (6,5 Мгц); 8 —амплитудный ограничитель; 9 — частотный детектор; 10 — усилитель низкой частоты; 11 — громкоговоритель; 12 — амплитудный селектор; 13 — генератор строчной развертки; 14 — усилитель строчной развертки; 15 — генератор кадровой развертки; 16— усилитель кадровой развертки; 17 — блок питания.
Л. — Чтобы дать общее представление о телевизоре, такая схема наиболее удобна. Когда я хочу познакомить с Парижем какого-нибудь приехавшего из провинции приятеля или иностранца, я не начинаю с показа живописного лабиринта старинных улочек, а веду его на третью площадку Эйфелевой башни. Оттуда перед ним расстилается весь ансамбль. Когда в его памяти таким образом запечатлелась общая конфигурация города, я ему показываю подробно разные кварталы. Мы так же поступим, разбирая состав телевизионного приемника. Если бы я начертил с самого начала подробную схему, ты бы в ней утонул!
Н. — Не могу сказать, чтобы твой метод мне не нравился, я не питаю враждебных чувств к консервным банкам. Рассматривая их совокупность, предположительно изображающую телевизор с прямым усилением, должен сознаться, что ничего не могу понять.
Почему например, в канале звукового сопровождения ты поместил усилитель промежуточной частоты, в то время как это приемник прямого усиления и никакого гетеродина в схеме не существует. И почему напряжение на канал звука снимается не с антенны и усилителя высокой частоты, а после видеодетектора и видеоусилителя, где никакой высокой частоты уже нет?
Л. — Потому что прием сигналов звукового сопровождения осуществляется по методу биений, в котором в качестве промежуточной частоты звука используются биения между несущими частотами изображения и звука. Усилитель высокой частоты усиливает, как ты можешь убедиться на схеме, и сигналы звука и сигналы изображения, разнос несущих частот которых составляет (мы уже об этом говорили) 6,5 Мгц (или близкую к этому величину в некоторых других странах). Несущие частоты образуют биения, огибающая которых выделяется после детектирования полного телевизионного сигнала и усиливается видеоусилителем. Частота биений 6,5 Мгц промодулирована по амплитуде видеосигналом, а по частоте — сигналом звукового сопровождения.
