Теория решения изобретательских задач

Серединский Авраам

Важнейшим источником теории стали патенты. Их анализ помог выявить основные направления развития техники, а также создать ряд интеллектуальных инструментов изобретателя, например приёмы устранения технических противоречий.

Другим источником новой теории стала история техники. Г. Альтшуллер и его ученики изучили историю создания таких технических систем, как мельница (устройство для измельчения зерна), корабль (устройство для передвижения по поверхности воды), печатный станок (устройство для нанесения изображения на бумагу), и многих других. В результате оказалось, что все эти системы прошли одни и те же этапы развития. Возникло предположение, что и другие системы должны проходить те же этапы. А значит, в самых общих чертах можно предсказывать, как будет развиваться новая область техники. История техники до сих пор является не только подсказкой для формирования системы законов развития

техники, но и информационной базой для их проверки.

^{Основоположник ТРИЗ. Генрих Саулович Альтшуллер}

Достижения в сфере психологии мышления также внесли вклад в ТРИЗ. Например, для преодоления инерции мышления появился так называемый метод маленьких человечков. Его суть: при моделировании изобретательской задачи представляют себе конкретные детали и части устройства, которое нужно усовершенствовать, состоящими из маленьких человечков, которые могут выполнять любые команды. Далее находят команды, при выполнении которых человечками задача решается. Этот метод позволяет находить неочевидные способы изменения устройств. Его можно рассматривать как механизм сознательного управления мышлением. Кстати, первая статья по ТРИЗ была опубликована в журнале «Вопросы психологии» [2] .

2

Вопросы психологии. 1956. № 1.

Свою роль сыграло и бурное развитие естественных наук, открывавших всё новые физические, химические и иные эффекты, расширяющие возможности инженеров. Важнейшие для ТРИЗ понятия «развитие», «система» и «противоречие» веками разрабатывались в рамках философии. И наконец, большое значение имели собственный изобретательский опыт Г. Альтшуллера и его наблюдения за работой других изобретателей.

Составные части

Прежде всего выделим систему понятий ТРИЗ, без которой не может существовать теория. Перечислим основные понятия: «техническая система», «идеальная техническая система», «функция», «ресурс», «противоречие», «стандарт», «веполь». В дальнейшем мы раскроем эти понятия в различных контекстах.

Важнейшей частью теоретического ядра ТРИЗ являются законы развития технических систем (ЗРТС). Ряд инструментов, предназначенных для совершенствования технических систем, создан именно на основе этих законов, например «Линии развития технических систем».

Один из первых инструментов ТРИЗ — «Приёмы устранения технических противоречий». Приёмы выявлены и описаны Г. Альтшуллером на основе анализа массива патентной информации. Из-за своей простоты этот инструмент стал наиболее распространённым в литературе по ТРИЗ за пределами России [3] . Максимально обострённые противоречия возникают, когда противоречивые требования предъявляются к одному и тому же элементу технической системы. Например, он должен быть жидким для достижения одной цели и твёрдым — для другой. Такие противоречия в ТРИЗ называются физическими. Существуют определённые способы разрешения физических противоречий.

3

Следует учитывать, что инструмент «Приёмы устранения технических противоречий» и связанную с ним «Таблицу приёмов устранения противоречий» Г. Альтшуллер в последние годы своей жизни считал уже устаревшими.

Среди инструментов ТРИЗ есть «Стандарты на решение изобретательских задач», или, сокращённо — «Стандарты». Само название вызывает вопрос: неужели в изобретательской деятельности могут быть свои стандарты? Оказывается, могут.

Вот, например, три задачи:

Задача 1

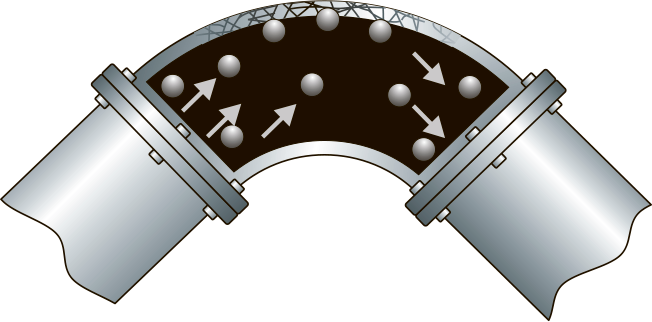

На заводе есть труба, по которой перемещаются стальные шарики. В месте изгиба трубы они сильно её истирают. Приходится часто заменять изгиб трубы, что неудобно. Как быть?

^Рис. 1

Задача 2

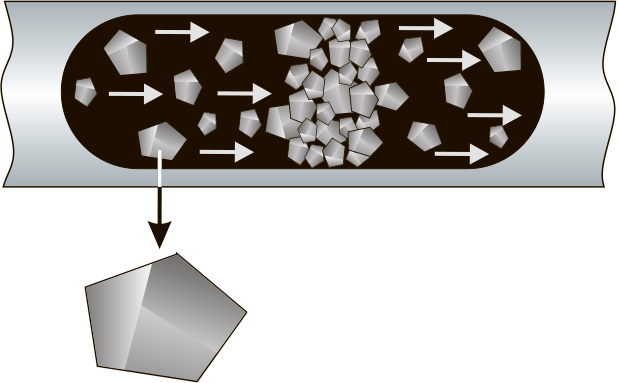

На

тепловых электростанциях применяют так называемые золо уловители. В них смешанный с водой поток газов проходит с большой скоростью по стальной трубе. При этом труба подвергается абразивному износу из-за содержащихся в газах твёрдых частиц. Как быть?

^Рис. 2

Задача 3

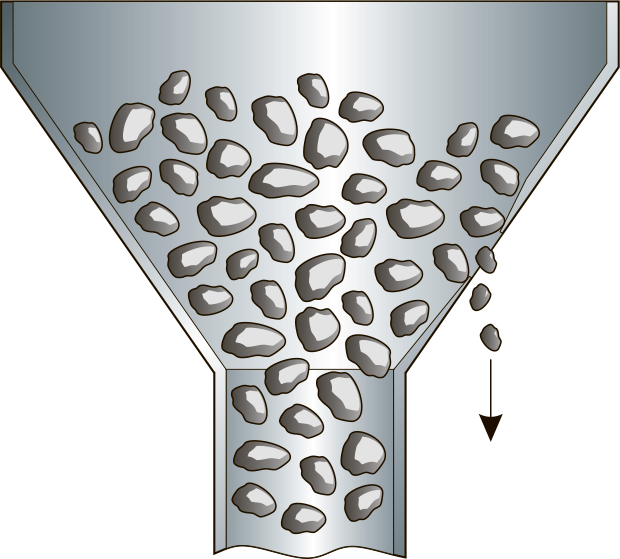

На горнодобывающем предприятии руда быстро истирает стенки бункера. Как быть?

^Рис. 3

Формально эти три задачи относятся к разным сферам производства, и каждая из них имеет специфику. Это действительно так, однако с точки зрения ТРИЗ все три задачи подобны — в ТРИЗ они решаются стандартом на устранение «вредной» связи [3].

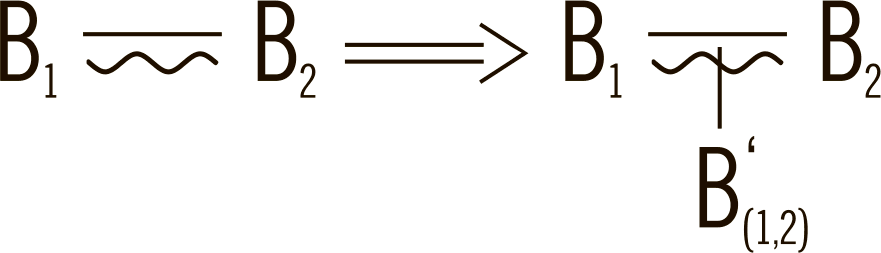

Мы можем изобразить предлагаемую стандартом модель решения следующим образом (рис. 4):

^Рис. 4

Здесь В₁ — труба (бункер), а В₂ — то, что по ней движется. Оба элемента в рамках этой модели условно обозначаются как «вещества». Между ними происходят взаимодействия. Прямая линия обозначает полезное взаимодействие. Волнистая линия показывает, что между двумя веществами есть «вредное» взаимодействие, которое нужно устранить. Стандарты подсказывают, что между В₁ и В₂ нужно ввести вещество, которое является модификацией одного из конфликтующих веществ или их сочетанием.

Подобные графические схемы удобны для наглядного представления модели решения задачи. В ТРИЗ существуют определённые правила составления таких схем и их преобразования в процессе решения. Фактически это инструмент наглядного моделирования задачи и её решения, он получил название «Вепольный [4] анализ».

Для тех задач, для которых нет стандартной схемы решения или она ещё не выявлена, есть другие инструменты. В частности, для решения сложных задач разработаны алгоритмы, включающие разные инструменты ТРИЗ, и рекомендации по последовательности их использования. При решении задачи по такому алгоритму изобретатель по установленным правилам корректирует первоначальную формулировку задачи, строит модель задачи, определяет имеющиеся ресурсы, формулирует идеальный конечный результат, выявляет и анализирует противоречия, применяет специальные приёмы против психологической инерции. Последним таким алгоритмом в классической ТРИЗ стал АРИЗ-85В [5] .

4

Слово «веполь» составлено из двух слов: «вещество» и «поле».

5

АРИЗ расшифровывается как «алгоритм решения изобретательских задач». Этот алгоритм был разработан Г. Альтшуллером и группой его учеников в 1985 году.

Особое место в ТРИЗ занимают информационные фонды физических, химических, геометрических и биологических эффектов, описанных так, чтобы ими было удобно пользоваться в изобретательской работе.

Например, для решения некоторой задачи нужно выполнить точное микроперемещение небольшого объекта. Как быть? Фонд физических эффектов подскажет, что это можно сделать с помощью пьезоэффекта, магнитострикции, теплового расширения, эффекта памяти формы, эффекта изменения объёма вещества при фазовых переходах и пр. Что из этого набора выбрать, инженер решает исходя из условий задачи.
