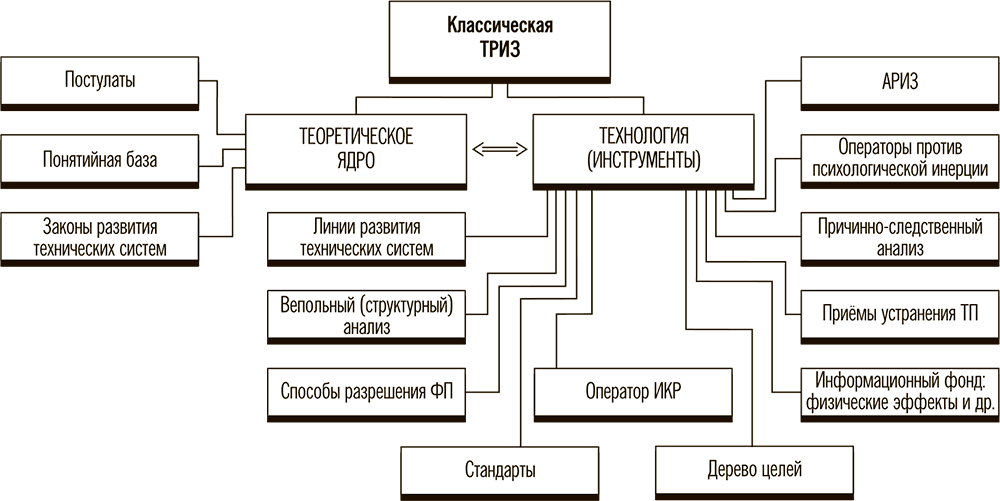

Составные части классической ТРИЗ можно представить следующей схемой (рис. 5):
Рис. 5
2. Техническая система и её функции
Техническая система
Техника — совокупность объектов природного и искусственного происхождения, повышающих эффективность деятельности человека сверх возможностей, присущих ему биологически.
Издавна
Если технический объект состоит из двух или более частей и благодаря этому имеет какие-то особые свойства, не сводящиеся к свойствам любой отдельной части, то такой объект называется технической системой (ТС).
Так, специально выбранная и обработанная палка-дротик имеет две явно различающиеся части: древко, за которое удобно держаться рукой, и остриё. Такой дротик является уже простейшей ТС.
Техническая система — совокупность взаимосвязанных материальных частей (элементов), предназначенная для повышения эффективности деятельности человека (общества) и обладающая хотя бы одним свойством, которым не обладает ни одна из составляющих её частей.
Главная функция
Каждая ТС создаётся для выполнения своей главной функции (ГФ).
Главная функция — функция, ради выполнения которой создаётся техническая система.
Полная формулировка ГФ включает две части. Первая часть показывает главную цель, ради которой создана и обычно используется потребителем данная ТС, — это её предназначение. Она отвечает на вопрос «Что делает система?» с позиции потребителя. Вторая часть показывает конкретный способ действия данной ТС — это техническая функция. Она отвечает на вопрос «Как система это делает?».
Полная формулировка ГФ объединяет предназначение и техническую функцию.
ГФ = Предназначение + Техническая функция.

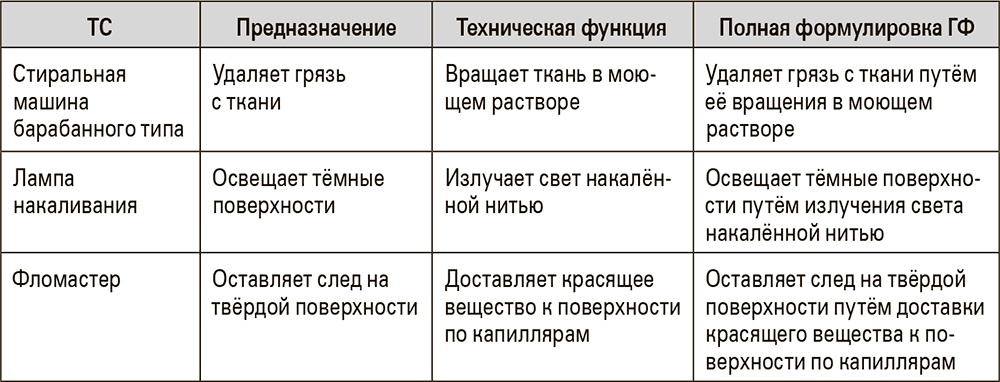

Рассмотрим несколько примеров формулирования ГФ.
Дополнительная функция
Сформулируем ГФ молотка: молоток изменяет форму, свойства, положение в пространстве объектов путём нанесения по ним ударов. Однако молоток может иметь и дополнительные функции.
Дополнительная функция — это функция, выполнение которой придаёт новое потребительское качество объекту.
Например, столярному молотку можно добавить ряд дополнительных функций: «выдирание гвоздей» с помощью специального устройства, «хранение гвоздей» [6] благодаря ёмкости в ручке. Такие дополнительные функции делают молоток более совершенным и удобным. Некоторые системы могут иметь огромное число дополнительных функций.
Латентная функция
Техническая система далеко не всегда применяется по назначению. Так, например, молотком можно подпереть дверь или измерить расстояние. В этом случае молоток не выполняет ГФ, а используется для достижения других, ситуативно возникших целей. Достижение этих целей оказывается возможным потому, что технические системы имеют возможность выполнять
6
Здесь в кавычках мы обозначаем функции, не давая их полную формулировку, подобно формулировке ГФ. Для практических нужд этого обычно и не требуется.
7
То есть скрытыми, не явными.
• Парус можно использовать как средство не только для создания тяги, но и для передачи информации (вспомните древнегреческий миф о царе Эгее, который по цвету паруса на возвращающемся с Крита корабле хотел заранее узнать о том, смог ли его сын Тезей победить Минотавра).
• Стул можно использовать не только для сидения, но и как возвышенность, позволяющую достать предмет с высоко расположенной полочки, или как спортивный тренажёр.
• Книгу можно не только читать, но и использовать для засушки листьев гербария.
Иногда решение изобретательской задачи сводится к нахождению необычного применения ТС.
Все рассмотренные выше функции (главная, дополнительная, латентная) имеют общее — они отражают возможности ТС удовлетворять запросы потребителя.
Основная и вспомогательная функции
Свои функции имеют и отдельные части (элементы) ТС. Если функции отдельных частей ТС непосредственно помогают осуществлять главную функцию, то их называют основными. Основные функции выполняются в отношении того же объекта, что и главная функция.
Основные функции, осуществляемые подсистемами стиральной машины: переворачивание белья, смачивание белья.
Если функции подсистем ТС предназначены для обслуживания (обработки) других подсистем ТС, то такие функции называются вспомогательными.
Вспомогательные функции стиральной машины: перемещение барабана стиральной машины (электродвигателем), фиксация люка защёлкой во время работы.
Эволюция технической системы
Технические системы со временем эволюционируют. Ряд закономерностей их развития мы рассмотрим позже, а пока покажем одну важную линию развития: от простейшего технического объекта до полной (развитой) ТС.
Простейший технический объект представляет собой рабочий орган: то, что непосредственно действует на предмет обработки. Таковы первобытный молоток-камень, скребок-ракушка, палка-рычаг. У простейшего объекта нет двигателя, нет трансмиссии, нет органов управления. Трансмиссией является рука человека, двигателем — его мышцы, орган управления — тоже человек. Со временем рабочий орган дополняется трансмиссией, например, у молотка появляется ручка. Таким молотком удобнее пользоваться, его удар гораздо сильнее. Следующий этап развития — появление у ТС двигателя (сначала мышцы прирученного животного, связанные, например, с плугом или телегой простейшей трансмиссией). И наконец, система дополняется органами управления, позволяющими изменять её свойства в зависимости от режима работы или свойств обрабатываемого объекта [8] .
8
Органы управления у системы иногда появляются раньше, чем двигатель. Например, так было у первых летательных аппаратов — планеров.
