ТРИЗ для «чайников». Приемы устранения технических противоречий

Певзнер Лев Хатевич

Чтобы разрешить противоречие, необходимо провести анализ технической системы и противоречий, связанных с ней. Начнем с уточнения условий, в которых возникают и действуют противоречивые требования, то есть оперативного времени и оперативной зоны. При рассмотрении работы любой системы, нетрудно видеть, что она далеко не всегда работает в одинаковых условиях, и с одинаковыми параметрами. Поэтому, например, условно все время работы технической системы можно разделить на такие промежутки Т1, Т2 и т.д., в течение каждого из которых все характеристики системы одинаковы или однородны. Так же надо поступить

и с пространством, разделив его на зоны S1, S2, и т. д. где требования одинаковы.

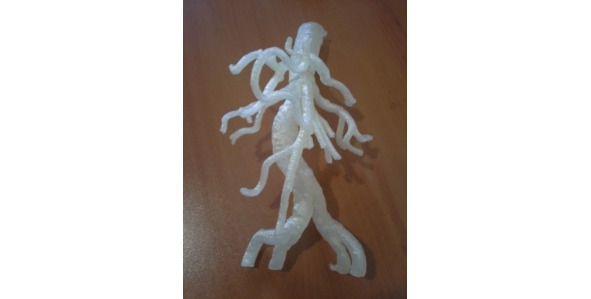

Рис. 8. Аорта.

Начнем с задачи 2. Противоречие состоит в том, что сосуд должен быть пористым, чтобы кровь быстро поступала в соединительную ткань, образующуюся внутри протеза (то есть через некоторое время), и не пористым, чтобы кровь не вытекала из сосуда прямо сейчас.

Химики и врачи нашли остроумный способ устранить противоречие между необходимостью протеза быть пористым и не пористым. Трубчатый протез изготавливается из двух компонентов. Один составляет пористый каркас, а другой – медленно рассасывающийся в организме полимер, заполняющий многочисленные поры каркаса. По мере того как полимер рассасывается, соединительная ткань постепенно заполняет освободившееся пространство. В конце концов, соединительная ткань соединяет внутреннюю и наружную поверхности капсулы.

Итак, поскольку противоречивые требования предъявляются в разное время, то и противоречие было разрешено во времени.

Пример-шутка (разделение противоречия во времени)

Мужик хвастается другу:

Представляешь, я вчера зашел в кабинет шефа и стукнул кулаком по столу!

– Ну и что?

– Главное – сделал это вовремя – завтра шеф возвращается из командировки.

Пример-шутка (разделение противоречия во времени)

– Доктор куда мы едем?

– В морг.

– Так я еще не умер!

– Так мы еще и не приехали.

Пример-шутка (разделение противоречия в пространстве)

В детском саду дети сидят в песочнице с сотовыми телефонами, а воспитательница спит.

– Как вы можете спать!? Дети разбегутся!

– Никуда не денутся. Вай-фай только в песочнице!

Рис. 9. Никуда не денутся. Вай-фай только в песочнице!

Воспитательница великолепно разрешила противоречие в пространстве – граница должны быть и ее не должно быть. Дети должны убегать, потому, что они дети и хотят играть, и дети не должны разбегаться, чтобы быть под контролем. Значит, они должны играть в ограниченном

пространстве. А сделать это может с помощью Интернета, ограничив радиус действия сети. То есть появилась «невидимая, но очень эффективная граница».

Аналогично, если в системы противоречивые требования, сформулированные для всей системы, реально проявляются в той или иной ее части. Тогда противоречие может быть разрешено в пространстве.

Вернемся к задаче 1.

Какие зоны валка удерживают металл, создают осевые усилия, центрирующие раскат?

Ну, разумеется, те, где наклон образующей валка больше, то есть краевые зоны.

Какие зоны по ширине валка создают особенно большую разницу по толщине в сравнении с краями?

Разумеется, центр валка. Парадоксальная ситуация, но теперь вполне очевидно, что противоречия, как такового, нет. Профиль валка в центральной части, создающий все проблемы разнотолщинности, практически не влияет на центровку раската, в то время как краевые зоны, обеспечивающие устойчивость раската, не вызывают большой разнотолщинности.

Мы разработали и внедрили выпукло-вогнутую профилировку валков, при которой в центре делается утолщение на фоне общей вогнутости. Благодаря этому разнотолщинность снизилась до 0,8 мм, не снижая при этом устойчивости процесса прокатки.

Как и каждое сильное решение, такая профилировка позволила получить «дополнительные пирожки»: так шутливо называют тризовцы сверхэффект – неожиданное положительное свойство системы, которое появляется при решении задачи. Кроме повышения качества проката удалось повысить на 10% производительность стана. Уменьшился и расход металла (поскольку лист стал в центре тоньше).

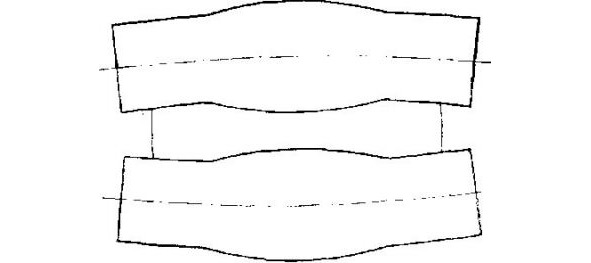

Рис. 10. Выпукло-вогнутая профилировка валка для прокатки листов на стане 3500 НТМК.

Итак, при решении практических задач, работа начинается с определения противоречия, которое мешает удовлетворить работать, а также оперативной зоны и оперативного времени, в которых это противоречие возникает. И часто бывает, что как только вы определите это, задача становится простой и понятной настолько, что ее можно решить на уровне здравого смысла.

А теперь попробуем описать формальную процедуру выявления оперативной зоны и оперативного времени:

Шаг 1. Постарайтесь сформулировать противоречивые требования, которые возникают в системе и мешают решить проблему.

Шаг 2. Постройте графики действия конфликтующих требований во времени и пространстве, указав действие каждого из требований соответственно на осях. При этом возможны три типовые схемы действия этих требований как для времени, так и для пространства:

– зоны действия противоречивых требований не пересекаются

(Рис.11. схема 1а, 1б);

– противоречивые требования касаются в одной точке

(Рис.11. схема 2а, 2б);

<
