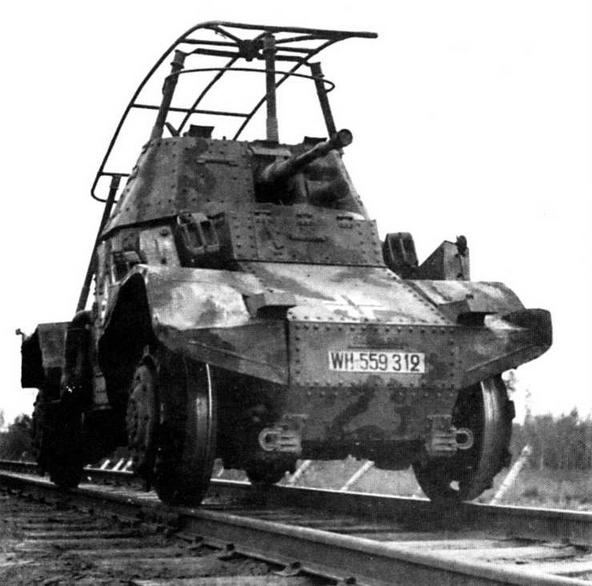

Бронеавтомобиль-дрезина Panhard 178(f). Машины этого типа придавались бронепоездам и предназначались для разведки. Как и немецкие броневики, трофейный французский бронеавтомобиль оснащен рамочной антенной, способ крепления которой не препятствовал круговому вращению башни
В качестве артиллерийских тягачей использовались более тяжелые полугусеничные тракторы SOMUA MCL — Zugkraftwagen S303(f) и SOMUA MCG — Zugkraftwagen S307(f). Часть из них в 1943 году также оборудовали броневым корпусом. При этом их предполагалось применять как в качестве бронированных тягачей — mittlerer gepanzerter Zugkraftwagen S303(f), так и как бронетранспортеры — mittlerer Schutzenpanzerwagen S307(f). Кроме того, на их базе создавались боевые машины: m SPW S307(f) mit Reihenwerfer —
Все эти боевые машины использовались Вермахтом и войсками СС в ходе боевых действий во Франции в 1944 году.

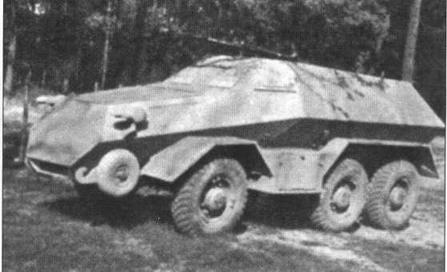

Колесные бронетранспортеры, изготовленные в бригаде «Запад» на базе французских полноприводных грузовиков Laffly W15T. Вверху — с изъятым вторым мостом,

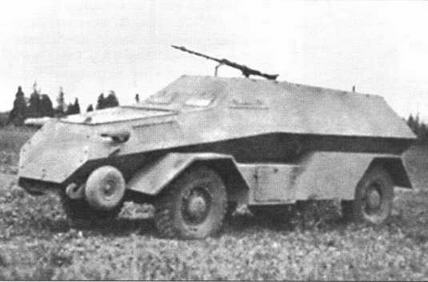

На оригинальном шасси

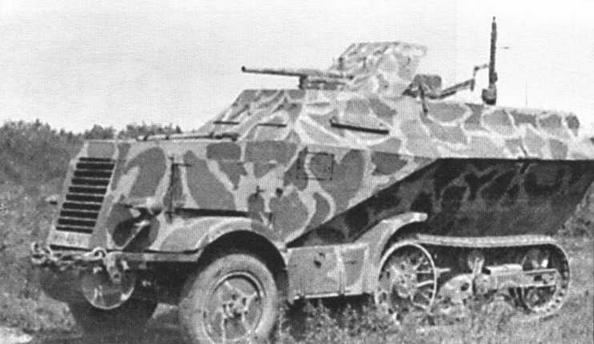

Легкие бронетранспортеры U304(f). Вверху — штабной бронетранспортер с двумя радиостанциями,

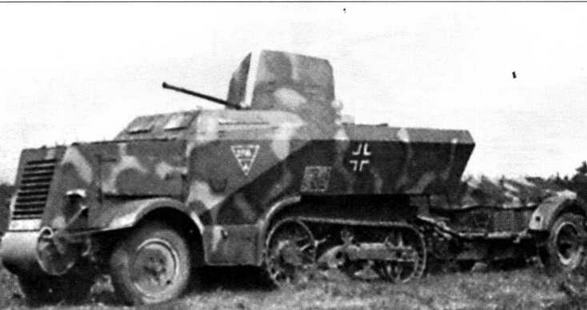

Машина командира роты, вооруженная 37-мм противотанковой пушкой Рак 36 и пулеметом MG34 на зенитной установке
Из чисто гусеничных французских боевых машин, захваченных и широко применявшихся немцами, в первую очередь следует упомянуть многоцелевой транспортер Renault UE (Infanterieschlepper UE 630(f). Первоначально он использовался в качестве легкого тягача для перевозки снаряжения и боеприпасов (в том числе и на Восточном фронте). С бронированной кабиной и вооруженный пулеметом UE 630(f), применялся для полицейских и охранных функций. В частях Люфтваффе несколько машин оборудовали одной и даже двумя рубками с пулеметами MG34 и использовали для охраны аэродромов, несколько сотен — переделали в противотанковые установки для пехотных частей — 3,7 cm Рак 36(Sf) auf Infanterieschlepper UE 630(f). При этом верхний станок и щит пушки остались без изменений. Еще 40 транспортеров оборудовали специальной броневой рубкой, размещенной в кормовой части, где находилась радиостанция. Они применялись в качестве машин связи и наблюдения в частях, вооруженных трофейными французским танками.

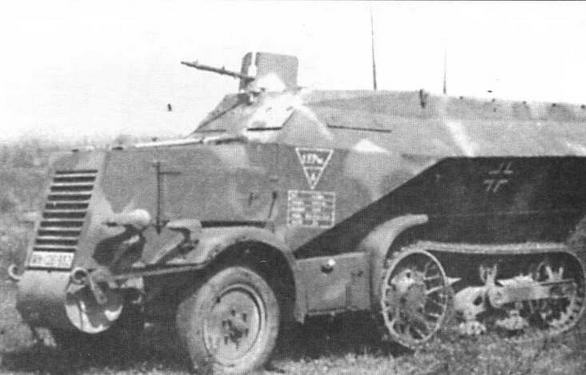

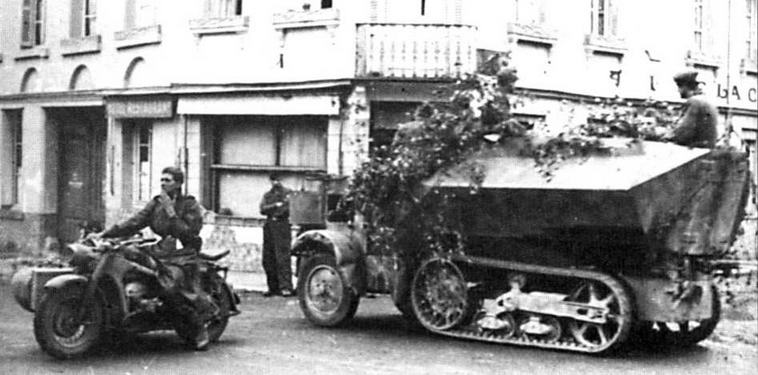

Бронетранспортер U304(f) по пути к линии фронта. Нормандия, 1944 год

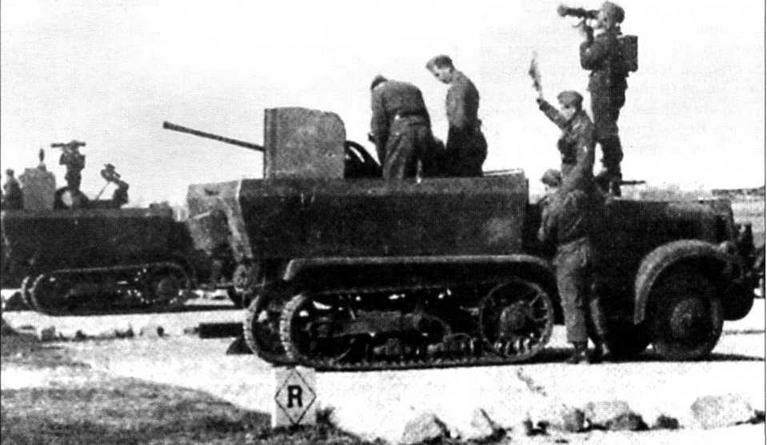

Зенитная самоходная установка на базе U304(f), вооруженная 20-мм автоматической зенитной пушкой Flak 38. Машина буксирует прицеп с боеприпасами
Батарея полубронированных ЗСУ на шасси U304(f) во время отработки учебно-боевой задачи. Франция, 1943 год

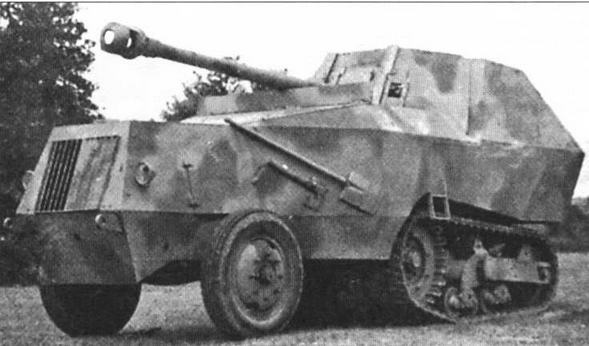

Боевые машины на базе артиллерийского тягача Somua S307(f): 75-мм самоходная противотанковая пушка

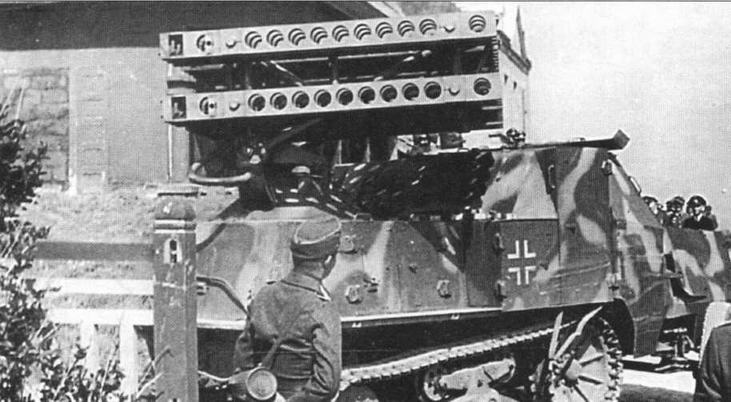

и 16-ствольный самоходный

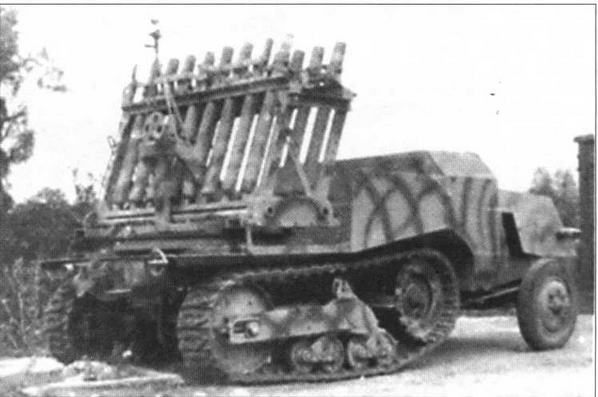

Самоходная пусковая установка на шасси тягача S303(f) — 8-cm-Raketenwerfer. Эти машины были изготовлены по заказу войск СС
Несколько тягачей переоборудовали в кабелеукладчики. В 1943 году почти все машины, не подвергшиеся переделкам ранее, были оборудованы в пусковые установки тяжелых реактивных мин — 28/32 cm Wurfrahmen(Sf) auf Infanterieschlepper UE 630(f).
Поначалу не слишком активно эксплуатировались в Вермахте 300 захваченных гусеничных бронетранспортеров-тягачей Lorraine 37L. Попытка использовать их для перевозки различных грузов оказалась не слишком удачной: при массе 6 т грузоподъемность тягача составляла только 800 кг. Поэтому уже в 1940 году были предприняты первые попытки переоборудования этих машин в САУ: на нескольких тягачах смонтировали 47-мм французские противотанковые пушки. Массовое переоборудование тягачей в самоходные установки началось в 1942 году. На шасси Lorraine 37L изготавливались три типа САУ: 7,5 cm Рак 40/1 auf Lorraine Schlepper(f) Marder I (Sd.Kfz.135) — самоходная 75-мм противотанковая пушка (изготовлено 179 единиц); 15 cm sFH 13/1 auf Lorraine Schlepper(f) (Sd.Kfz. 135/1) — самоходная 150-мм гаубица (изготовлено 94 единицы); 10,5 cm leFH 18/4 auf Lorraine Schlepper(f) — 105-мм самоходная гаубица (изготовлено 12 единиц).
Все эти САУ были конструктивно и внешне похожи между собой и отличались друг от друга в основном лишь артсистемой, которая размещалась в расположенной на корме машины открытой сверху рубке коробчатой формы.
Самоходные орудия на шасси Lorraine также применялись немцами на Восточном фронте и в Северной Африке, а в 1944 году — во Франции.
В состав одного из немецких бронепоездов входила САУ на шасси Lorraine Schiepper(f), в которой в штатной рубке была установлена советская 122-мм гаубица М30.
На базе тягача Lorraine немцы создали 30 полностью бронированных машин наблюдения и связи.

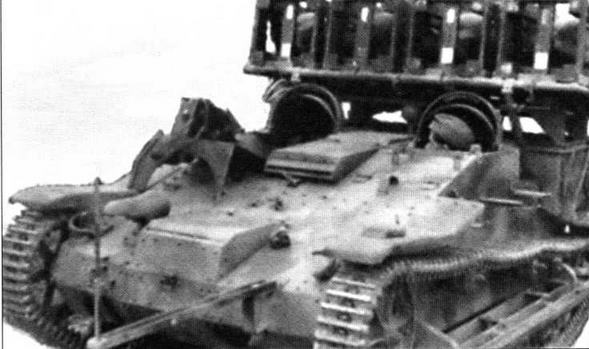

Самоходная пусковая установка для 280- и 320-мм реактивных снарядов на шасси трофейного французского легкого тягача Renault UE(f). Второй вариант установки предусматривал крепление пусковых рам по бортам корпуса машины

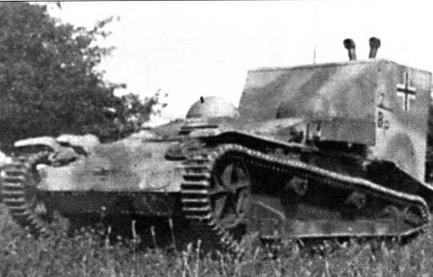

Подвижной командный и наблюдательный пункт, выполненный на базе легкого тягача UE(f). В прямоугольной рубке, размещенной в корме корпуса машины, находились стереотруба и радиостанция

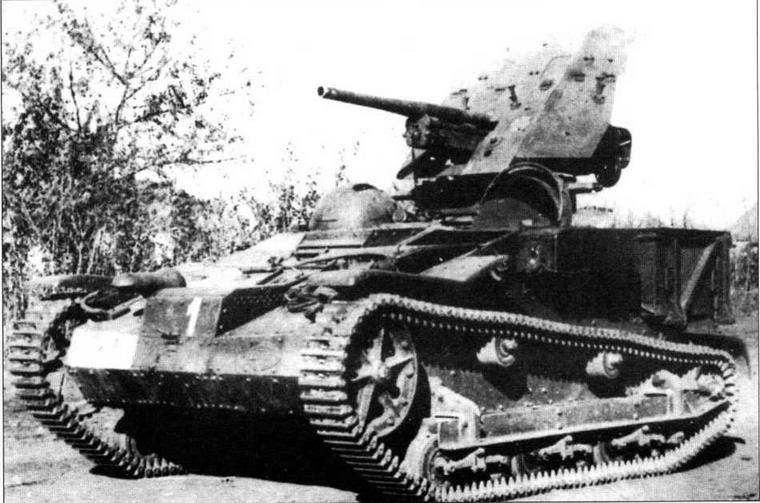

Наиболее удачный вариант переделки французского легкого тягача Penault UE(f) — самоходная артиллерийская установка, вооруженная 37-мм противотанковой пушкой Рак 36

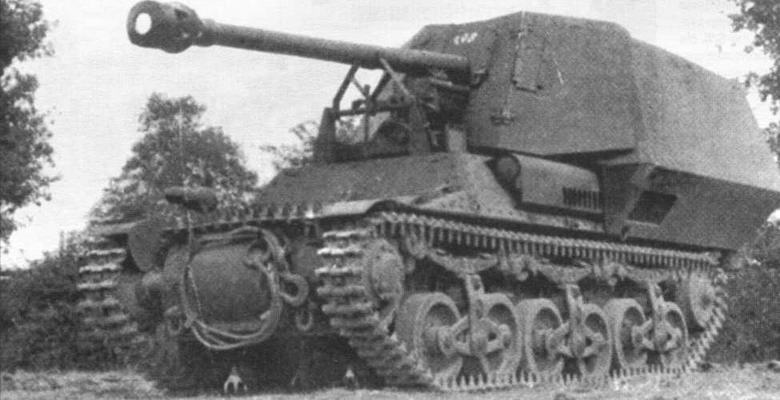

75-мм самоходная противотанковая пушка на базе артиллерийского тягача Lorraine-S(f). В войсках эти системы получили название Marder I

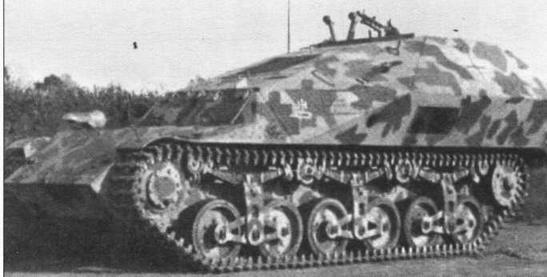

Машина передовых артиллерийских наблюдателей, подвижной командный пункт на базе артиллерийского тягача Lorraine-S(f). 30 таких машин поступили на вооружение артиллерийских батарей, укомплектованных самоходными орудиями на базе этого французского тягача

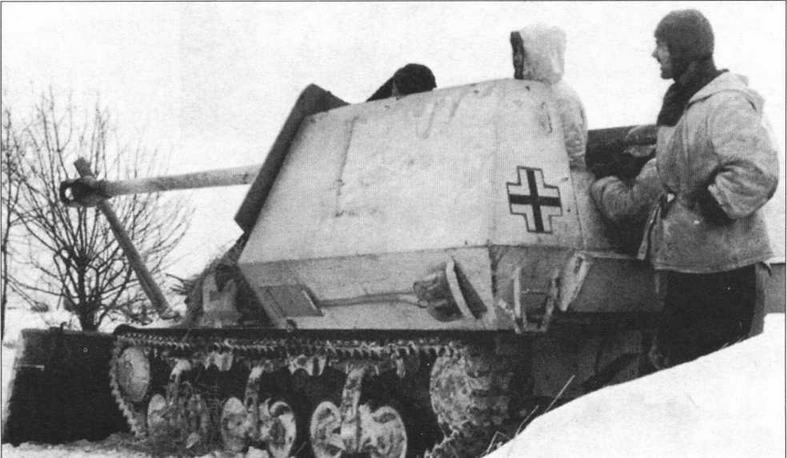

75-мм самоходная противотанковая пушка Marder I на огневой позиции. Восточный фронт, 1943 год

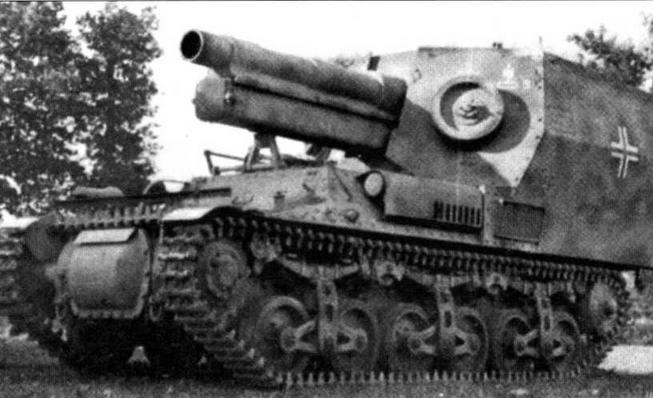

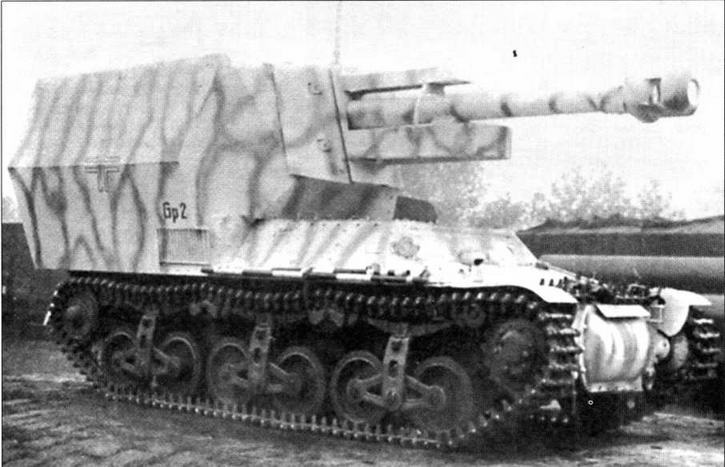

150-мм самоходная гаубица 15-cm-sFH 13/1 на базе артиллерийского тягача Lorraine-S(f). На передних стенках броневой открытой сверху рубки навешены запасные опорные катки
105-мм самоходная гаубица 10,5-cm-leFH 18/4 на базе артиллерийского тягача Lorraine-S(f)
