РУЧНАЯ ГРАНАТА М-24
Боевые свойства гранаты
Вес гранаты 500 г
Вес заряда 180 г
Время горения дистанционного состава 4,5 сек.
Радиус фугасного действия 3–6 м
Радиус разлета убойных осколков 10–15 м
Дальность метания гранаты 30–35 м
Германская ручная граната М-24 относится к типу наступательных ручных гранат дистанционного действия.
Заряжание гранаты
1. Отвинтить
2. Вставить в гнездо воспламеняющего механизма капсюль-детонатор.
3. Ввинтить рукоятку в корпус гранаты.
При ввинчивании рукоятки в корпус гранаты необходимо соблюдать осторожность, так как капсюль-детонатор весьма чувствителен к ударам.
Метание гранаты
1. Взять гранату в правую руку за рукоятку.
2. Левой рукой отвинтить предохранительную крышку рукоятки.
3. Взяться левой рукой за фарфоровый шарик; при замахе для метания выдернуть резко шарик со шнуром и энергично бросить гранату.
Нельзя медлить с броском гранаты после того, как выдернут шнур из рукоятки.
Разряжание гранаты
1. Разряжать гранату разрешается только технику-специалисту.
2. Воспрещается разряжать гранату в полевых условиях.

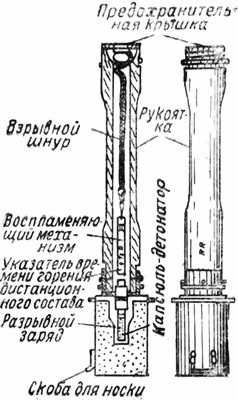

Рис. 57. Общий вид гранаты М-24.
Для разряжания гранаты требуется соответствующее место и оборудование, предохраняющее от поражения.
3. Осторожно вывинтить рукоятку из корпуса гранаты.
4. Вынуть из гнезда воспламеняющего механизма капсюль-детонатор.
5. Ввинтить рукоятку в корпус гранаты.
Подготовка ручной дымовой гранаты к броску
Ручная дымовая граната подготовляется к метанию точно так же, как и ручная граната М-24, с применением воспламеняющего заряда Н-2 и дымовой дистанционной трубки 38.
При подготовке гранаты к броску удалить предохранительные колпачки воспламеняющего заряда и дымовой дистанционной трубки. Воспламеняющий состав вводится открытым концом в дымовую дистанционную трубку. Таким образом, ее точка воспламенения будет находиться внутри этой трубки.

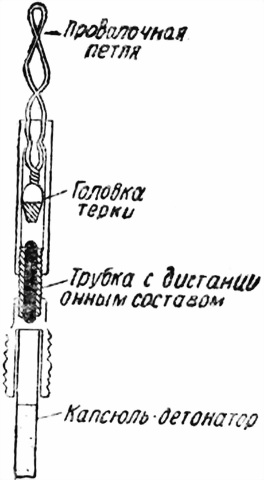

Рис. 58. Воспламеняющий механизм гранаты М-24.
Ручную дымовую гранату бросать точно так же, как и гранату М-24. Примерно по истечении 7 секунд после выдергивания из гранаты шнура она начинает выделять дым серовато-белого цвета. Дымовая завеса держится от 1 1/2 до 2 1/2 минут.
ЯЙЦЕВИДНАЯ РУЧНАЯ ГРАНАТА-39 [6]
Подготовка гранаты к броску.
6
Указания относительно ручных гранат (яйцевидной и дымовой) взяты из перевода "Германского устава по подготовке пехоты", издание 1941 г.
1. Проверить запальный канал в гранате, свободен ли он от посторонних тел.

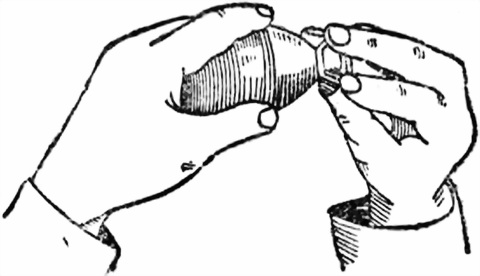

2. Отвинтить предохранительный колпачок дистанционной трубки (рис. 59).
Рис. 59.
Рис. 60.
3. Открыть
4. Проверить, нет ли опилок или частичек шерсти в открытой части детонатора; повернуть детонатор так, чтобы опилки или шерсть выпали сами. Если они сами не выпадают из детонатора, то последний негоден. Запрещается применять какие-либо средства для удаления этих посторонних тел из детонатора.

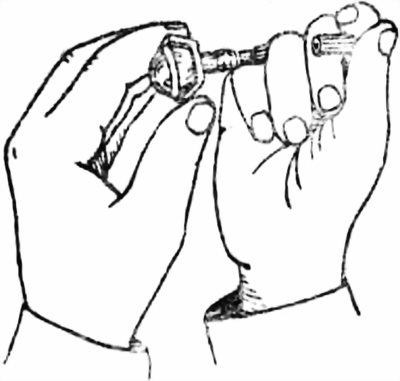

5. Осторожно надеть детонатор на трубку с замедлителем (рис. 60).
Рис. 61.

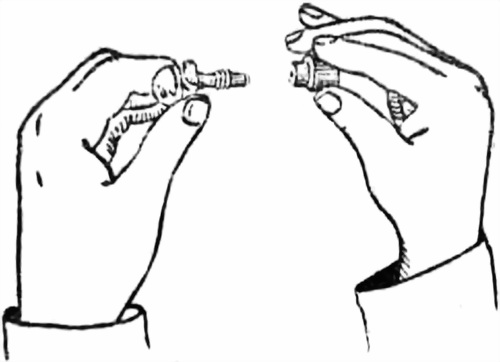

6. Готовую дистанционную трубку ввинтить в гранату и плотно затянуть гайкой (рис. 61).
Для дистанционных трубок, не имеющих гаек, применять при завинчивании ключ, находящийся в каждом ящике.
Теперь яйцевидная ручная граната готова к метанию.
Отвинчивать предохранительный колпак (т. е. устанавливать гранату на боевой взвод) только непосредственно перед метанием.
РУЧНАЯ ГРАНАТА М-34
Боевые свойства гранаты
Вес гранаты 310 г
Вес заряда 93–94 г
Радиус фугасного действия 3–6 м
Радиус разлета осколков 10–15 м
Дальность метания гранаты 35–40 м
Рис. 62. Общий вид гранаты М-34.
Рис. 63. Прием выдергивания кольца.
Германская ручная граната образца 1934 г. относится к типу наступательных ручных гранат ударного действия.
Гранаты эти заряжаются в прифронтовых органах снабжения и выдаются солдатам заряженными.
Метание гранаты
1. Взять гранату в правую руку, как показано на рис. 63.
2. Указательный палец левой руки вставить в кольцо.
3. Повернуть правую руку с гранатой по отношению кольца от себя на 90° так, чтобы предохранительная планка вышла из-под предохранительной скобы.
4. Выдернуть кольцо с предохранительной планкой и чекой из гранаты.
5. Бросить гранату.
Примечание. Граната неопасна до тех пор, пока кольцо с предохранительной планкой и предохранительной чекой не выдернуто из гранаты.
Граната имеет два предохранителя: один выдергивается вместе с кольцом, другой выдергивается наружной пластинкой при полете гранаты.
Граната взрывается в момент удара о какой-либо предмет.
Разряжать гранату воспрещается.
