Вес станка 20 кг
Вес патронной ленты (на 100 патронов) 0,92 кг
Длина пулемета 1 095 мм
Длина ствола с пламегасителем 733 мм
Длина прицельной линии 831 мм
Число нарезов 4
Шкала прицелов для легкой пули (нанесена с левой стороны рамки) от 300 до 2 000 м
Шкала прицела для тяжелой пули (нанесена с правой стороны
Дополнительный целик (при опущенной прицельной рамке) рассчитан на дальность 200 м
Начальная скорость легкой пули 835 м/сек
Начальная скорость тяжелой пули 750 м/сек
Темп стрельбы 500–750 выстрелов в минуту
Минимальный темп стрельбы получатся при выключенном буфере (рычаг буфера в верхнем положении); максимальный — при включенном буфере (рычаг буфера в нижнем положении).
Питание пулемета осуществляется при помощи металлической ленты на 100 патронов. Ленты можно соединять между собой патроном.
Для стрельбы из пулемета можно применять германские и польские патроны калибра 7,92 мм (Маузер).

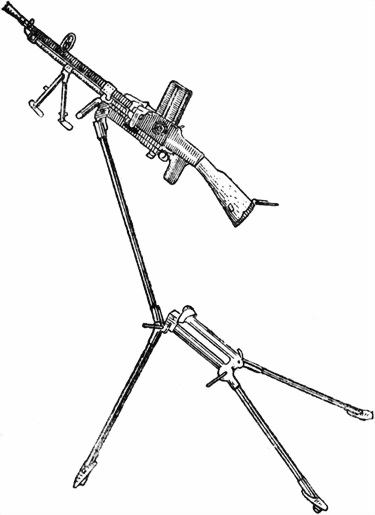

Рис. 48. Общий вид пулемета ZB-53 на станке в наземном положении.
Заряжание пулемета
Для заряжания пулемета необходимо:
1. Отвести раму назад и поставить ее на боевой взвод; для этого, нажав на защелку [3] спусковой коробки, подать спусковую коробку вперед до сцепления с рамой и за рукоятки управления оттянуть раму с затвором назад доотказа.
3
Защелка расположена над спусковой кнопкой, находящейся между рукоятками управления.
2. Пропустить наконечник ленты с петлей в окно приемника справа и продернуть ее влево доотказа. Пулемет заряжен.
Производство стрельбы
Для открытия огня нужно нажать на спусковую кнопку, расположенную между рукоятками управления.
Из пулемета можно вести автоматический и одиночный огонь.
Для ведения автоматического огня необходимо поставить флажок переводчика (помещается на спусковой кнопке) в правое положение, обозначенное буквой A, а для ведения одиночного огня — в левое положение, обозначенное буквой F.
При постановке флажка в среднее положение пулемет устанавливается на предохранитель.
Разряжание пулемета
Для разряжания пулемета необходимо:
1. Вынуть чеку крышки короба, откинуть крышку на защелку и снять ленту с приемника.
2. Поставить раму на боевой взвод.
3. Закрыть крышку короба.
4. Нажав
Пулемет разряжен.
Смена ствола
Для снятия ствола необходимо:
1. Поставить раму с затвором на боевой взвод, для чего, нажав на защелку спусковой коробки (расположена на спусковой кнопке), подать спусковую коробку вперед до сцепления с рамой и за рукоятки управления оттянуть раму с затвором назад доотказа.
2. Взявшись правой рукой за ручку ствола, повернуть ее вверх примерно на 45°.
3. Рывком за ручку ствола вперед вывести движок-замыкатель ствола из пазов ствольной коробки.
4. Приподнимая казенную часть ствола вверх, подать ее вперед и отделить от короба.
Постановка ствола производится в обратном порядке, при этом подвижные части должны находиться в крайнем заднем положении.
Разборка пулемета
Последовательность разборки:
1. Поставить раму с затвором на боевой взвод.
2. Отделить ствол, как указано выше.
3. Снять крышку короба, для чего подать чеку крышки короба вправо доотказа; откинуть крышку вверх, повернув ее на 180°; снять крышку короба с цапф.
4. Снять буфер, оттянув защелку рычага буфера влево; поднять рычаг вверх и вынуть буфер из вырезов короба.
5. Снять затвор: взявшись пальцами за боевой упор, поднять заднюю часть затвора вверх и снять его с сапожка назад.
6. Снять левую часть приемника, нажав на защелку.
7. Снять кверху правую часть приемника, отделив после этого от него ползун.
8. Вынуть ствольную коробку и раму: нажав на спусковую кнопку, дослать раму в переднее положение; взявшись правой рукой за поршень рамы, а левой за выступ ствольной коробки, приподнять их и вынуть из короба.
9. Отделить раму от ствольной коробки.
10. Вынуть вкладыш ствольной коробки со стержнем и возвратно-боевой пружиной.
11. Снять рычаг подавателя приемника.
12. Снять спусковую раму: для этого поднять правую ручку вверх на 45°, предварительно оттянув ее в сторону; затем утопить спусковой рычаг и вынуть назад спусковую коробку.
Перевод станка в зенитное положение
Для перевода станка в зенитное положение необходимо:
1. Снять пулемет со станка.
2. Одну трубу задней стрелы станка повернуть вниз настолько, чтобы она вместе с передними стрелами создала для станка опору в трех точках.
3. Поставить пулемет и укрепить на нем наплечник и зенитный прицел, вдвинув последний в пазы для прицела на левой стенке короба.
4. Включить буфер, поставив его рычаг в нижнее положение.
Пользование зенитным прицелом
Данные, на которые рассчитан зенитный прицел:
1) дальность стрельбы 700 м;
2) наружное кольцо радиусом 60 мм — для стрельбы по самолетам, летящим со скоростью 500 км/час;
