3) внутренне кольцо радиусом 31,3 мм — для стрельбы по самолетам, летящим со скоростью 260 км/час;
4) прицел рассчитан для тяжелой германской пули, длина линии прицеливания — 220 мм.
Во время наводки и стрельбы по зенитным целям нужно соблюдать следующие правила:
1) проекция пути самолета должна всегда проходить через центр кольцевого визира;
2) стрельбу можно начинать только тогда, когда воображаемая линия, соединяющая
3) стрелять надо короткими очередями по 5–6 выстрелов; после каждой очереди возобновлять наводку.

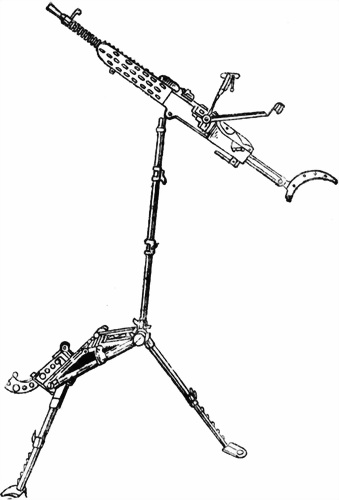

Рис. 49. Общий вид пулемета ZB-53 на станке в зенитном положении.
4) При непосредственной атаке самолета на пулемет (пикирование) стрельбу надо вести, прицеливаясь через центр кольцевого визира.
Снаряжение лент машинкой (рис. 50)
Подготовить машинку (рис. 50) к снаряжению лент, для чего:
1. Открыть запоры ящика и откинуть крышку ящика на 180° так, чтобы запор ящика опирался на землю.
Рис. 50. Машинка для снаряжения лент.
2. Откинуть рукоятку так, чтобы заскочила защелка.
3. Убедиться, что ролик рукоятки находится в направляющем пазу.
4. Наполнить лоток патронами.
5. Вставить патронную ленту (ушко ленты протягивается под колодкой) и затем тянуть ушко ленты до тех пор, пока не будет слышен щелчок.
Ленту снаряжать, вращая рукоятку машинки.
ПРОТИВОТАНКОВОЕ РУЖЬЕ ПЦБ-39 (PZB-39)
Общие сведения
Противотанковое ружье ПЦБ-39 — однозарядное, неавтоматическое.
Вес ружья с носимыми на нем патронами (2 коробки по 10 патронов в каждой) 14,5 кг.
Прицел у противотанкового ружья постоянный, открытого типа. Имеется предохранитель, расположенный на хвосте ствольной коробки. Ружье обслуживается двумя стрелками.
Первый стрелок носит: противотанковое ружье, 2 сумки для магазинов (по 40 патронов в каждой), выбрасыватель, проталкиватель и приспособление для прочистки патронника.
Второй стрелок — подносчик патронов — носит 2 сумки для магазинов (по 40 патронов в каждой).
Коробки с патронами надевают на специальные пластинки, находящиеся по обеим сторонам ложи.
При перемене огневой позиции ружье переносят за рукоятку на стволе, с примкнутыми к ружью коробками с патронами, крышки которых должны быть закрыты во избежание утери патронов; курок должен быть поставлен на предохранитель.
В
Стрельбу из ружья ведут с сошки типа МГ-34, которая закрепляется защелками за шип на стволе.
Канал ствола запирается затвором, поднимающимся по вертикальным пазам ствольной коробки одновременно с постановкой рукоятки перезаряжания вверх.
Изготовка для стрельбы
Для стрельбы приклад откинуть назад, а сошку вниз, коробки с патронами вставить своими шипами в пазы пластинок на ложе с правой и левой сторон так, чтобы крышки магазинов открывались наружу.
Заряжается ружье вручную по одному патрону.
Установка курка на боевой и предохранительный взводы
Для установки курка на боевой взвод необходимо левой рукой сдвинуть предохранитель так, чтобы открылась буква F, а при постановке курка на предохранитель — буква S.
Заряжание
Поставить курок на боевой взвод (повернув предохранитель так, чтобы открылась буква F).
Левой рукой подтянуть плечевой упор к плечу. Правой рукой нажать на рукоятку перезаряжания, — рукоятка повернутся и, утопив защелку, откинется вниз вперед.
Затвор опустится вниз и станет своим лотком на уровне нижней части патронника.
Вынуть из коробки патрон и вложить его в патронник, после чего поднять рукоятку перезаряжания вверх доотказа; при этом должен получиться щелчок.
Ружье заряжено.
При вкладывании патрона в патронник и закрывании затвора следить за тем, чтобы не прищемить затвором пальца.
После выстрела или в случае осечки нужно снова откинуть рукоятку перезаряжания вниз и дослать очередной патрон в патронник.
Разряжание
Для разряжания ружья выбросить патрон (гильзу) наружу, опустив сильным рывком правой руки рукоятку перезаряжания вниз; после этого рукоятку перезаряжания поднять вверх.
Закрыть пылевую крышку и спустить ударник, чтобы освободить боевую пружину.
Наполнение магазинов
Неисправными патронами (патроны с помятыми гильзами, с шатающимися пулями или пулями, глубоко утопленными в гильзу) магазины не наполнять.
Перед наполнением магазинов протереть их и патроны чистой ветошью.
Патроны вкладывать в магазины пулями, обращенными вниз.
Разборка ружья для чистки
Разборка ружья производится в следующем порядке:
1. Откинуть рукоятку перезаряжания вниз.
2. Выбить трубчатую ось.
3. Отделить рукоятку перезаряжания от ствольной коробки.
4. Вынуть затвор, взяв его за нижнюю часть.
5. Утопить защелку и вынуть крышку экстрактора, находящуюся с левой стороны коробки.
6. Вынуть экстрактор и его пружину из бокового окна ствольной коробки.
