Тяжелый крейсер "Алжир" (1930-1942)
Шрифт:

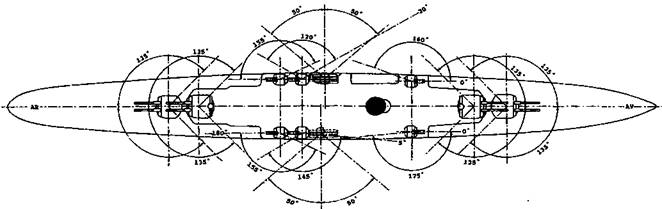

(вид сверху с указанием секторов наведения артиллерийских установок и торпедных аппаратов)
| Номер башни | Орудие | Номер орудия | Орудийная люлька | Название башни |
| I | Левое | R 1931№ 8 | 51 G | “Алжир” |
| Правое | R 1931№6 | 52D | (Alger) | |
| II | Левое | R 1931№ 7 | 53 G | “Оран” |
| Правое | R 1931№ 10 | 54D | (Oran) | |
| III | Левое | R 1931№ 12 | 55 G | “Константина” |
| Правое | R 1931№4 | 56D | (Constantine) | |
| IV | Левое | R 1931№ 11 | 57 G | “Кара-Мустафа” |
| Правое | R 1931№ 3 | 58D | (Kara Mustapha) |
| Тип снаряда | Фугасный (Opf) образца 1928 года | Полубронебойный (ОБА) образца 1928 года | Универсальный образца 1921 /1931 годов |
| Взрыватель | FS 27/35 образца 1929 год | FDF М1е 255 или FDF24131RYG Marine | FF24/31 А образца 1929 года |
| Пороховой заряд | 4 кг ВМ7 | 4 кг ВМ7 | 3 кг ВМ5 |
| Общий вес обоймы* | 24 кг | 22,7 кг | 21,8 кг |
| Характеристика | 37-мм зенитная артустановка образца 1925 года | 37-мм зенитная артустановка образца 1933 года |
| Калибр, мм | 37 | 37 |
| Длина ствола в калибрах | 50 | 50 |
| Вес снаряда, кг | 0,725 (полубронебойный) | 0,725 (полубронебойный); 0,755 (трассирующий) |
| Начальная скорость полубронебойного снаряда, м/сек | 840 | 810 |
| Углы возвышения/снижения, град | + 80/-15 | + 80/-15 |
| Дальность стрельбы, м (угол возвышения, град) | 7200 (45) | 7200 (45) |
| Скорострельность, выстрелов мин на ствол | 20 выстрелов/мин | 30 выстрелов/мин |
| Вес установки, кг | 198 | 300 |
Башни обшивались плитами из хромо-никелевой брони с прочностью 80-100кг/кв. мм.
Лобовая-100-мм броня была расположена с наклоном 41°, барбет состоял из трех цилиндров: верхнего (от верхней до 1 -й палубы толщиной 100 мм и диаметром около 6,3 м), среднего (от 1-й до главной палубы с минимальной толщиной 40 мм и диаметром примерно 4,2 м) и нижнего двухслойного (от главной палубы до зарядного погреба диаметрами 2,4 и 1,4 м) и доходил до второго дна.
Крыша башни была 70-мм толщиной и имела скосы к бортам. На крыше во вращающемся броневом кожухе был установлен 5-ти метровый дальномер (на 2-й и 3-й башнях). Крыша опиралась на внутренние броневые переборки и продольные поперечные балки, поддерживаемые пиллерсами. Устройство вращающейся части обеспечивало центрирование башни
Пол башни был из броневой стали толщиной 40 мм с прочностью 80 кг/ кв. мм, усиленный 30-мм откосом. Вентиляция башни обеспечивалась двумя вентиляторами производительностью по 1500 куб. м в час. Орудийные маски были изготовлены из хромо-никелевой стали толщиной 50 мм. Башни носили имена по названиям алжирских городов. Так, первая башня носила название “Алжир”(Аlger), вторая – “Оран” (Oran), третья – “Константина” (Constantine) и четвертая – “Кара-Мустафа” (Kara Mustapha). Металлические таблички с именами были прикреплены к броне башен. В период от начала службы до 27 февраля 1941 года орудия главного калибра крейсера “Алжир” сделали от 142 до 171 выстрела.
Тяжелый крейсер “Алжир". 1934 г.

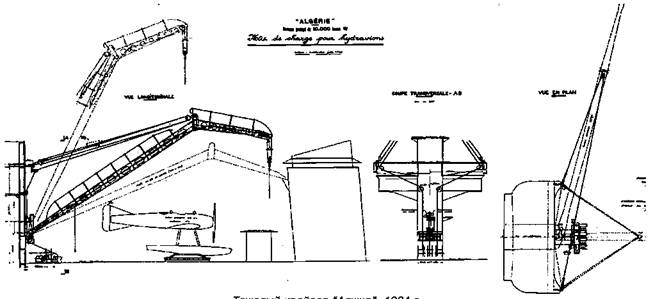

(Схема расположения подъемных кранов для обслужиаания гидросамолетов )
Тяжелый крейсер “Алжир". 1934 г.

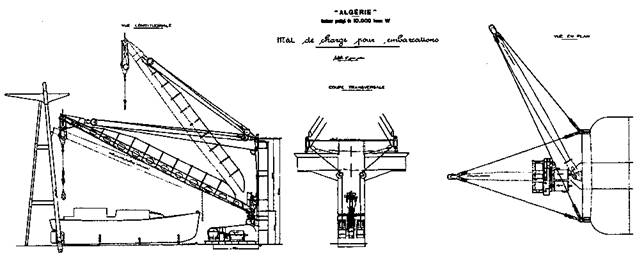

(Схема расположения подъемных крвнов для обслуживания шлюпок и катеров)
Зенитная артиллерия “Алжира” была самой мощной на французских крейсерах. Ее основу составляли 12 100-мм орудий образца 1930 года в шести спаренных установках образца 1931 года – по три на каждом борту, еще четыре такие установки были смонтированы только на линкоре “Лоррейн” при его модернизации в 1931-1934 годах, затем их демонтировали для установки на новом линкоре “Ришелье”.
Вес каждой установки составлял 13,5 т. Орудия размещались на спаренных лафетах в общей люльке и прикрывались башенноподобными броневыми щитами толщиной 30-мм. Лафеты установок обеспечивали углы снижения/возвышения орудий -10/+70°. Заряжание орудий производилось при любых углах возвышения. По спецификации, скорострельность должна была составлять 10 выстрелов в минуту, но, по сведениям ряда источников, на практике она достигала 6-7 выстрелов в минуту. Целеуказание установки получали от двух дальномеров с 3-метровой базой типа S-3, располагавшихся на бортовых площадках на вершине носовой надстройки.
Основные характеристики 100-мм орудий образца 1930 года были следующими: длина ствола 45 калибров, угол нарезов 8°, объем зарядной каморы 6,986 куб.дм, вес заряда 4 кг, давление газов в стволе 2100 кг/кв.см, начальная скорость фугасного снаряда (Opf) 755 м/сек, начальная скорость полубронебойного снаряда (ОЕА) 785 м/сек, вес фугасного снаряда (Opf) 15 кг, вес полубронебойного снаряда (ОБА) 13,5 кг, вес орудия с замком 1670 кг, общий вес установки со щитом 13500 кг. При угле возвышения 45° дальность стрельбы достигала 15000 м.
Боезапас к установкам подавался девятью спаренными нориями (№ 1-9), расположенными на 127, 124, 120, 115, 79, 59 и 48 шпангоутах.
В период с начала службы и до 27 февраля 1941 года 100-мм орудия крейсера “Алжир” сделали от 462 до 631 выстрела на ствол.
Тяжелый крейсер "Алжир". 1934 г. (Наружный вид и вид сверху кормовой части корабля)
Мелкокалиберная зенитная артиллерия крейсера “Алжир” состояла из 37-мм одноствольных установок образца 1925 года и спаренных 37-мм зенитных автоматов образца 1933 года, а также счетверенных зенитных пулеметов калибра 13,2 мм системы Гочкиса образца 1929 года и пулеметов Браунинга калибра 12,7 мм. Система управления огнем малокалиберной зенитной артиллерией (37-мм артустановки 13,2-мм пулеметы) состояла только из четырех дальномеров с базой в 1 м.
Крейсер “Алжир” должен был получить более совершенные спаренные 37-мм зенитные автоматы образца 1935 года со скорострельностью 150 выстрелов в минуту и длиной ствола в 60 калибров. Однако задержки с поставками привели к тому, что на крейсере стояли только установки образца 1925 года (по две на баке и на юте) и образца 1933 года (в 1942 году на юте их было четыре и две на носовой надстройке).
13,2-мм пулемет системы Гочкиса (Hotchkiss) имел следующие характеристики: длина ствола 76 калибров (8 левых нарезов), охлаждение воздушное, вес 19,5 кг, длина пулемета 1 м, вес снаряда 0,052 кг, вес обоймы 0,122 кг, начальная скорость пули 800 м/сек, углы возвышения/снижения + 90 ° /-15 °, скорострельность 700 выстрелов в минуту, обойма – 30 патронов, теоретическая досягаемость по высоте (при угле возвышения 90° 6500 м, (практическая 2500 м).
