Тяжелый танк ИС-2
Шрифт:
В сборочном цехе Челябинского Кировского завода, 1944 год.
ИС-2М, использованный в качестве мишени на одном из полигонов в 1970-х годах. Обращает на себя внимание нештатная пушка с эжектором в средней части ствола. Дульный тормоз свинчен.
По корпусу изменения затронули в основном моторно-трансмиссионное
В башне установили новый усиленный стопор, по типу применяемого на среднем танке Т-54, а также подъемный механизм пушки со сдающим звеном. Боекомплект довели до 35 артвыстрелов. Кормовой башенный пулемет был изъят, а вместо него размещен дополнительный вентилятор. Отверстие в башне под пулемет заваривалось специальной броневой заглушкой, в которой имелась лабиринтная щель для вентиляции.
Количество аккумуляторных батарей увеличили с двух до четырех. Установили радиостанции Р-113 и танковые переговорные устройства Р-120 послевоенной конструкции, новые крылья с бункерами по типу ИС-3, игравшие роль противокумулятиБных экранов, электрозапалы и электросбросы для дымовых шашек БДШ, вторую фару со светомаскировочным устройством, изменили состав и раскладку ЗИПа.
Одновременно при капитальном ремонте танков проводился и ряд технологических улучшений: двойное бакелитирование баков и трубопроводов, повышение стойкости антикоррозионных покрытий, восстановление посадочных мест деталей до номинальных размеров и т.д.
В результате модернизации изменились боевые и технические характеристики танка ИС-2, и он получил обозначение ИС-2М. Следует отметить, что модернизация началась в 1957 году, а закончилась в середине 60-х, поэтому в зависимости от времени прохождения капремонта танки ИС-2М порой существенно отличались друг от друга и по характеру внесенных изменений, и по примененным агрегатам. Весь парк тяжелых танков ИС-2 Советской Армии был доведен до уровня ИС-2М, в результате чего в первозданном виде 8 СССР их практически не осталось.
Описание конструкции
Парад в Минске 1 мая 1952 года. На переднем плане ИС-2 раннего выпуска. У машины справа — дульный тормоз пушки немецкого типа; кроме того, вместо перископического прицела ПТ4-17 на ней установлен прибор наблюдения MK-IV.
Компоновка тяжелого танка ИС — классическая, с кормовым расположением трансмиссии.
Отделение управления располагалось в носовой части корпуса. В нем размещались сиденье механика-водителя, два топливных бака, приводы управления танком, контрольные приборы, два баллона со сжатым воздухом, центральный топливный кран, ручной топливный насос, кнопка электроспуска курсового пулемета и часть ЗИП. За сиденьем механика- водителя в днище имелся аварийный люк.
Боевое отделение располагалось за отделением управления и занимало среднюю часть корпуса танка. Здесь находились сиденья заряжающего, командира башни (наводчика), командира танка, а также курсовой пулемет, основная часть боекомплекта, аккумуляторные батареи, обогреватели, ВКУ и часть ЗИП. По днищу боевого отделения проходили тяги приводов управления танком.
Над боевым отделением на двухрядной шариковой опоре устанавливалась башня, в которой размещались пушка и два пулемета, прицелы и приборы наблюдения, часть боекомплекта, радиостанция, механизмы
Моторное отделение шло за боевым через перегородку. 8 середине его на кронштейнах устанавливался двигатель. По обе стороны от него, по бортам, находились: справа — топливный, слева — масляный баки; над ними — масляные радиаторы, а в передней части моторного отделения, по бортам, — воздухоочистители "мультициклон".
Подбашенная коробка:
1 — подбашенный пояс, 2 — моторная перегородка, 3 — отверстия под призменные смотровые приборы механика-водителя, 4 — пробки заливных горловин топливных баков.
Трансмиссионное отделение располагалось в кормовой части танка. В нем размещались главный фрикцион, центробежный вентилятор, коробка передач, планетарные механизмы поворота и бортовые передачи. В перегородке между моторным и трансмиссионным отделениями, над вентилятором, устанавливались водяные радиаторы.
КОРПУС танка представлял собой жесткую броневую сварную коробку из .питой и катаной брони. Литые детали корпуса — носовая часть и подбашенная коробка. Днище, борта, корма'и крыша корпуса — катаные.
В верхнем лобовом листе был смонтирован смотровой люк-пробка механика-водителя. В передней части крыши корпуса имелись два перископических смотровых прибора, предназначавшихся для наблюдения за местностью при закрытом люке-пробке. Доступ в отделение управления был возможен только через люки башни.
8 подбашенную коробку вваривался подбашенный пояс, к которому крепился нижний погон башни. Углубленное расположение этого пояса исключало возможность ее заклинивания.
К нижним вертикальным бортовым листам корпуса снаружи с обеих сторон приваривались шесть кронштейнов торсионных валов, шесть упоров для ограничения хода опорных катков, по три бонки для крепления поддерживающих катков и по две бонки для грязеочистителей, цапфа и стопор для монтажа натяжного механизма. В задней части корпуса крепился картер бортовой передачи.
Корма корпуса состояла из трех наклонных листов — верхнего, среднего и нижнего. При этом средний лист был выполнен откидным на петлях, верхний — съемным, а нижний приваривался к бортам и днищу корпуса.
В мае 1944 года носовая часть корпуса была изменена, при этом люк-пробку механика-водителя заменили смотровой щелью со стеклоблоком.
БАШНЯ — литая, обтекаемой формы.
В ее лобовой части имелась амбразура, закрываемая подвижной бронировкой с тремя отверстиями для пушки, спаренного с ней пулемета и телескопического прицела. В задней части башни с левой стороны находился прилив, где крепилась шаровая установка кормового пулемета. По бортам башни имелись лючки для стрельбы из личного оружия, закрываемые броневыми заглушками.
В крышу была вварена командирская башенка с входным люком и шестью смотровыми щелями. Справа от командирской башенки имелся люк для посадки и высадки экипажа.
Башня приводилась во вращение . электрическим поворотным механизмом или вручную. При работе электропривода максимальная скорость поворота башни достигала 2,4 об/мин.

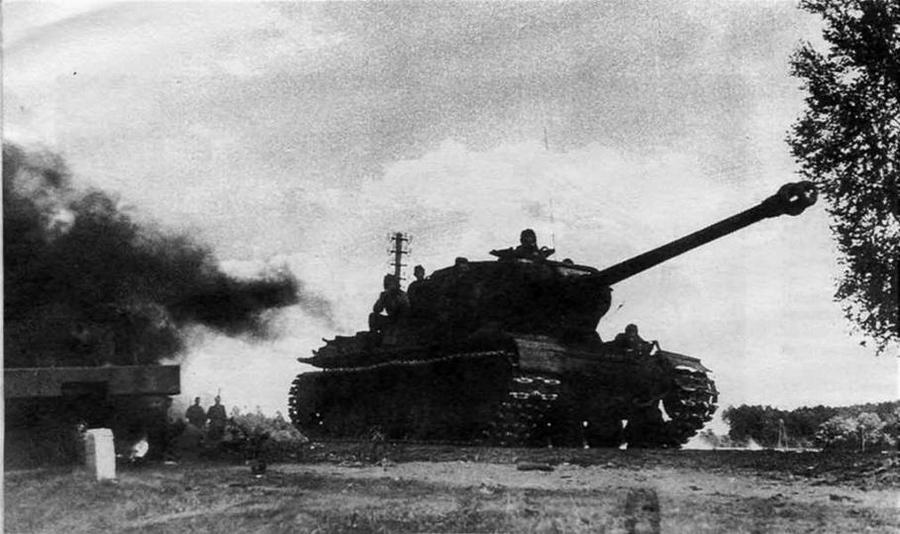

ИС-2 с дульным тормозом немецкого типа на Рижском шоссе, 1944 год.
Схема бронирования танка ИС-2 раннего выпуска
